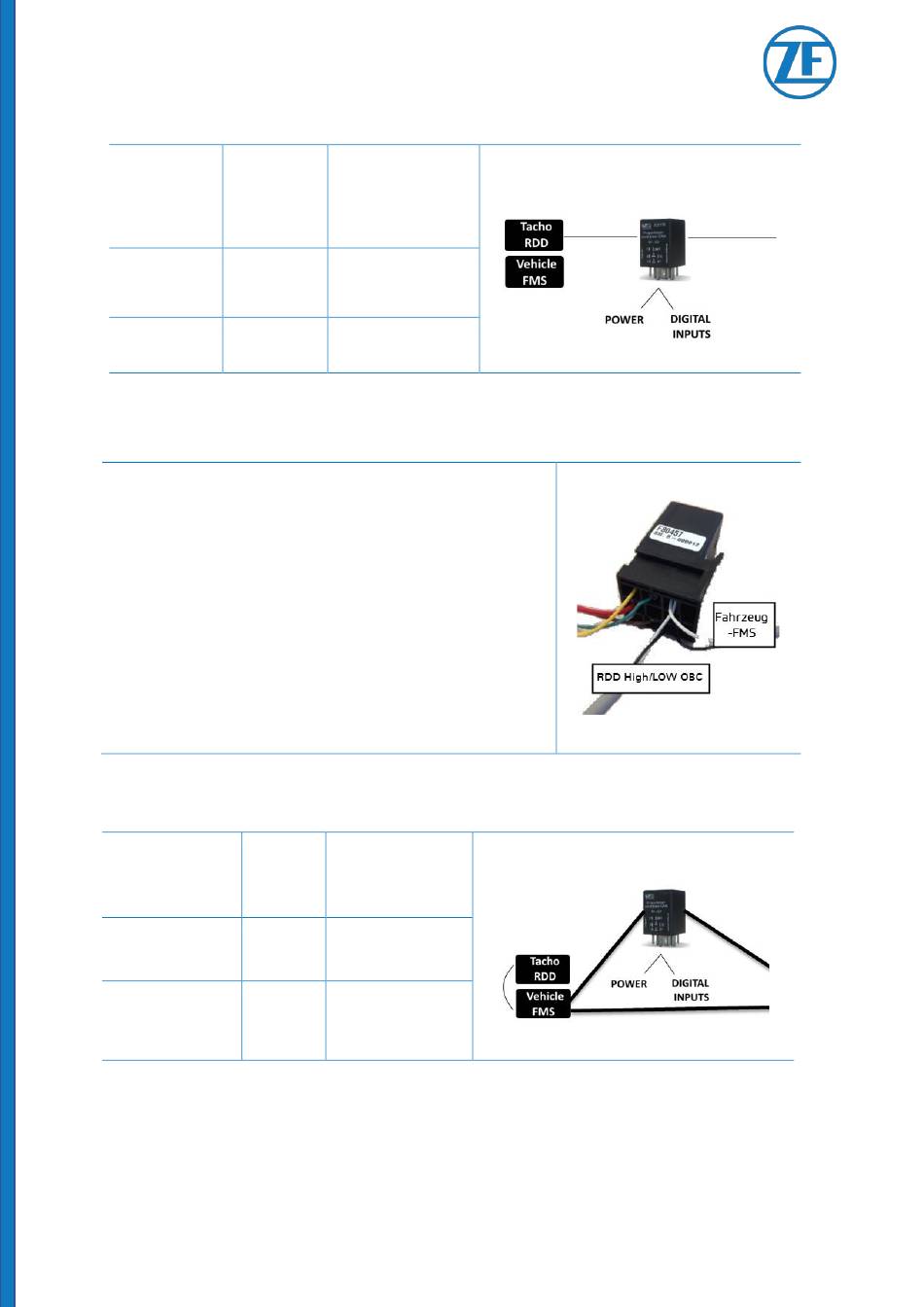

PTO-Verbindung
Tachograph
PTO Kit
C5
7 / H
C7
9 / L
RDD via FMS
Das RDD-Signal wird vom FMS Gateway des Fahrzeugs
durch Verbindung mit dem Tachographen abgerufen.
In diesem Fall schließen Sie das RDD-Kabel an das Power-
I/O-Kabel (Artikelcode: 551 031 011 0) am Bordcomputer
an.
Das RDD-Kabel wird dann parallel mit dem PTO-
Erweiterungs-Kit und dem FMS Gateway des Fahrzeugs
verbunden.
Das RDD-Kabel kann abgeschnitten werden, um die
Parallelschaltung herzustellen.
PTO-Verbindung
FMS Gateway
PTO Kit
CAN-HIGH
7 / H
CAN-LOW
9 / L
SCALAR EVO Flow Installationsanleitung
Farbe Power-
I/O-Kabel
Weißer
Grauer
Farbe Power-
I/O-Kabel
Weißer
Grauer
Vertrauliche Informationen
Seite 44 von 62
