Anschluss an-CAN-Bus über die FMS-Schnittstelle
Anschluss an-CAN-Bus
Lkw-Seitig Erforderlich: Die FMS-Schnittstelle
Die Schnittstelle wird mit dem CAN-Bus über die FMS-Schnittstelle des Lkws verbunden. Jeder Lkw-
Hersteller hat einen spezifischen FMS Gateway. Dieses Gerät übersetzt die CAN-Bus-Meldungen in
den FMS-Standard und fungiert als Firewall zur Elektronik des Lkws (Sicherheitsfunktion).
Der FMS Gateway wird vom Lkw-Hersteller geliefert, installiert und aktiviert.

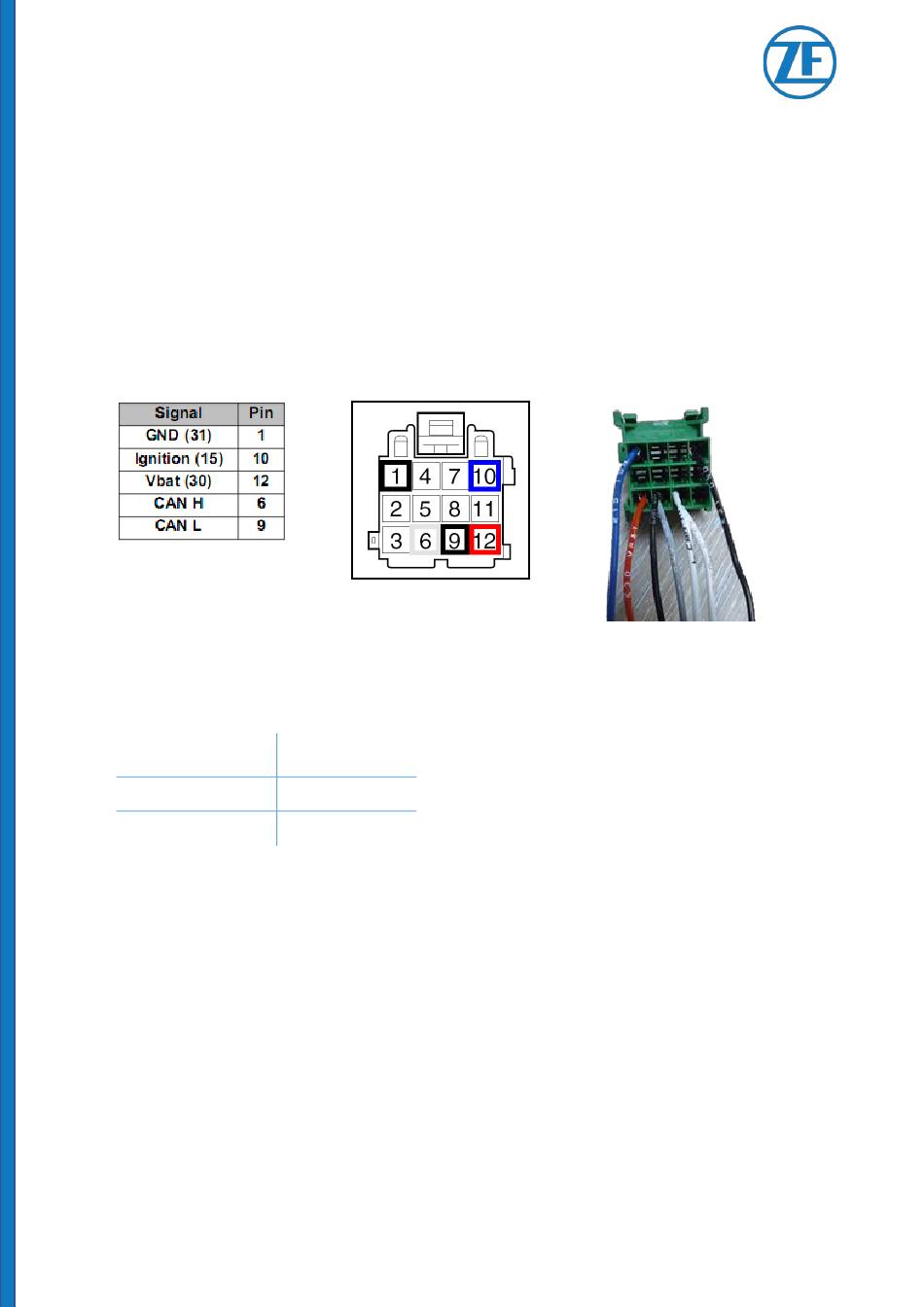

Verkabelung Zwischen FMS Gateway und Schnittstelle: Das CAN-KABEL
Kabelfarbe
Signal
SCHWARZ
CAN LOW
WEISS
CAN High
SCALAR EVO Flow Installationsanleitung
