Anschluss des Digitalen Tachographen (D8)
Ö
T
FFNEN DES
ACHOGRAPHEN
Wenn das Siegel des Tachographen bei der Montage erbrochen wurde oder wenn Signale
vom Tachographen auf den Bordcomputer umgelenkt werden, muss der Tachograph von einer
befugten Organisation neu versiegelt werden. ZF und seine Vertreiber übernehmen KEINE
Verantwortung für mögliche Verstöße gegen die lokale Gesetzgebung.

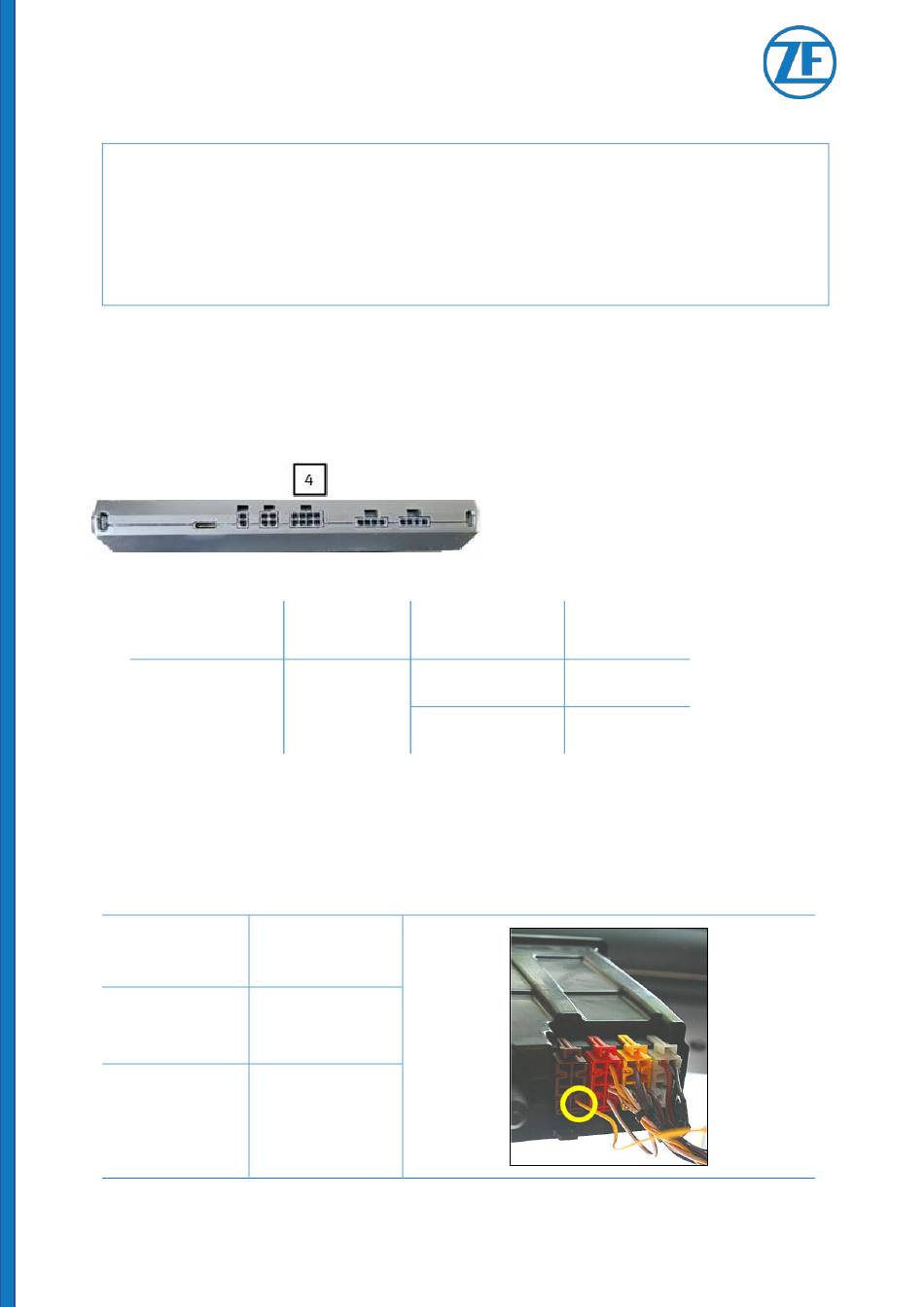

Verbindung mit dem Bordcomputer
Stecken Sie den Stecker des Power-I/O-Kabels (Artikelcode: 551 031 011 0) in den korrekten
Anschluss (4) auf der Geräteseite.
Anschluss
4
Verbindung mit dem Tachographen
Schließen Sie das K-Leitungskabel (Gelb) vom Power-I/O-Kabel (Artikelcode: 551 031 011 0) mittels
des braunen Steckers (Tacho-Steckersatz (Artikelcode: 551 013 021 4)) direkt an den Tachographen
an.
Kabelfarbe
Schwarz
Gelb
SCALAR EVO Flow Installationsanleitung
Stecker
Kabelfarbe
Power I/O
Signal
STIFT MASSE
(A5 oder A6)
STIFT D8
(Tachodaten)
Signal
Gelb
K-Leitung
Schwarz
Masse
