Carrier DataCOLD 500
H
INWEIS
Um alle korrekten Daten vom Kühlgerät über DataCOLD 500 zu erhalten, müssen die
folgenden Voraussetzungen erfüllt sein:
•
Die Firmware-Version des DataCOLD 500 Schreibers muss mindestens 2.313 sein.
•
Das Protokoll des COM-Ports (meist COM2) für die Kommunikation zwischen Kühlgerät
und DataCOLD 500 Schreiber muss auf Vector eingestellt sein.

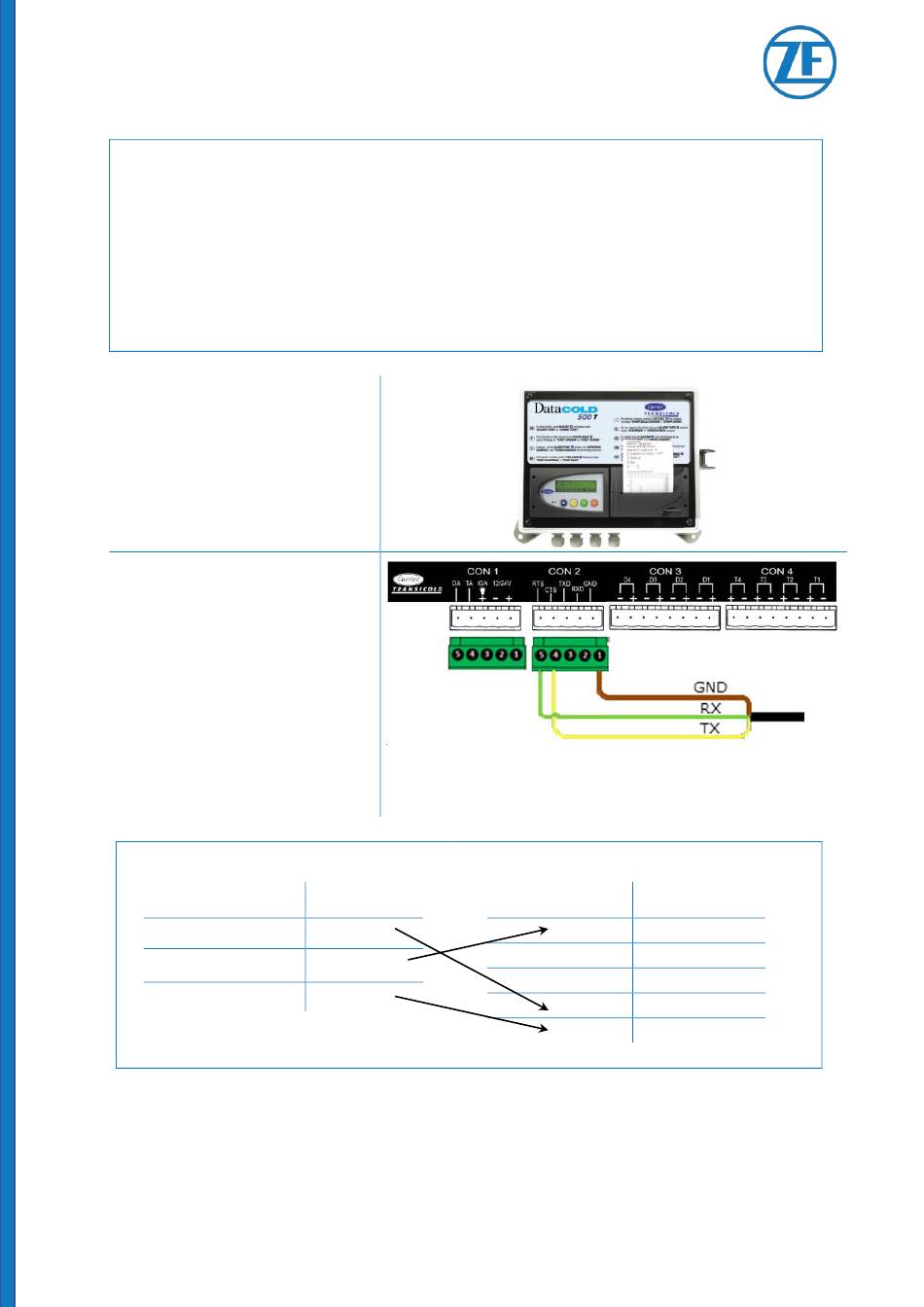

1. Öffnen Sie den
Temperaturschreiber, um die
Anschlussblöcke erreichen zu
können.
2. Schließen Sie die Drähte des
offenen Kühlgeräte-Kabels an
die richtigen Stifte des
Temperaturschreibers an.
RS232 Port 551 010 0xx 0 (4/6)
Kabelfarbe
Gelb
Schwarz
Braun
SCALAR EVO Flow Installationsanleitung
H
INWEIS
Falls COM1 bereits belegt ist, müssen Sie eine Verbindung
zu COM2 herstellen.
Signal
TX
MASSE
RX
Vertrauliche Informationen
CON 2
Stift-Nr.
Signal
1
MASSE
2
RX – COM2
3
TX – COM2
4
RX – COM1
5
TX – COM1
Seite 30 von 62
