Anschluss des CAN Bus
Verbindung mit dem Bordcomputer

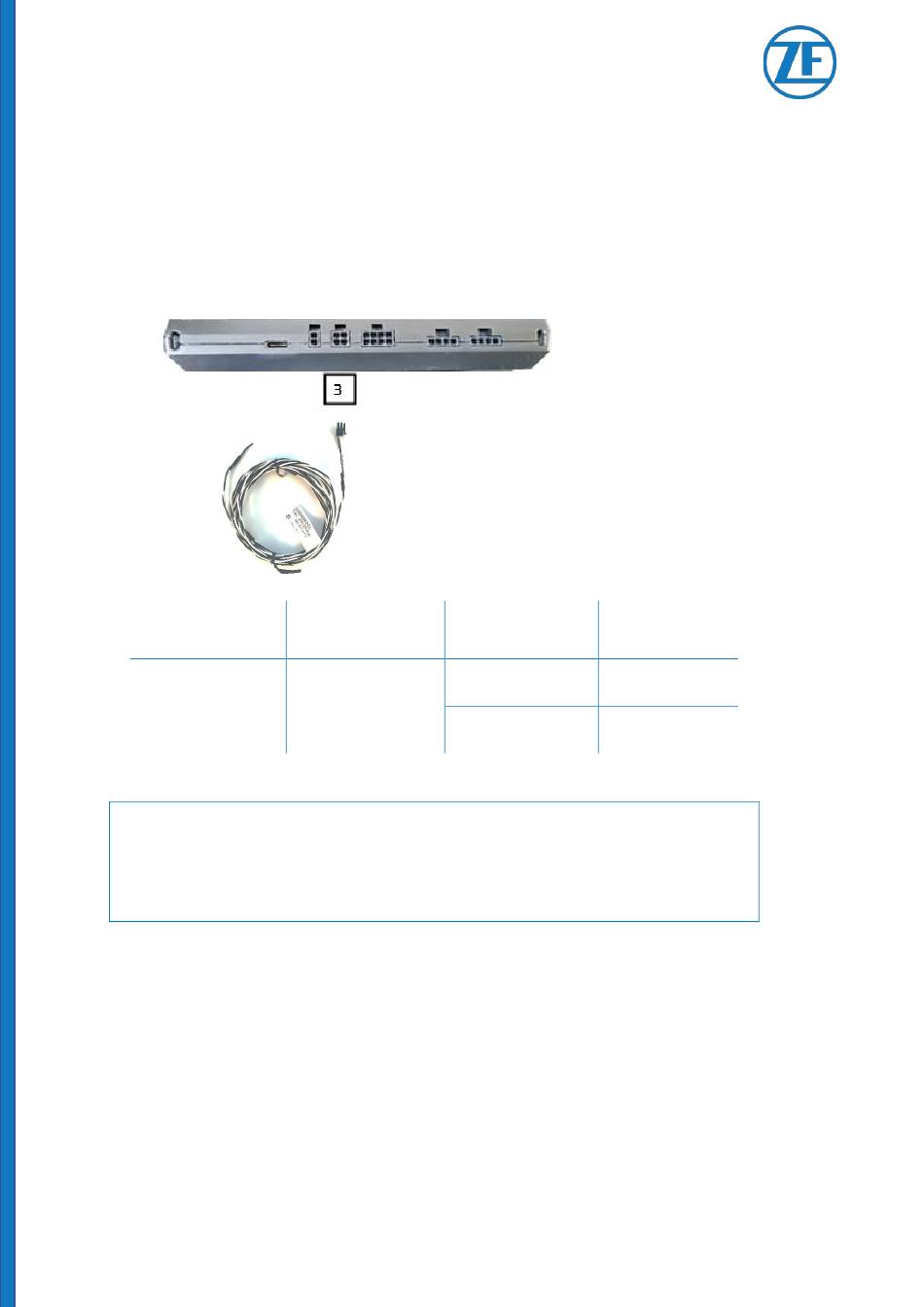

Stecken Sie den Stecker des CAN-Kabels (Artikelcode: 551 031 021 0) in den CAN-Bus-Anschluss (3)
auf der Geräteseite.
Anschluss
3
B
B
ITTE
EACHTEN
Unabhängig davon, welche Änderungen Sie an der CAN-Bus-Verbindung
vornehmen wollen, müssen Sie immer zuerst die Spannung abschalten!
SCALAR EVO Flow Installationsanleitung
Stecker
Schwarz
CAN Bus Connector
Weiß
Kabelfarbe
Signal
CAN-L
CAN-H
Vertrauliche Informationen
Seite 12 von 62
