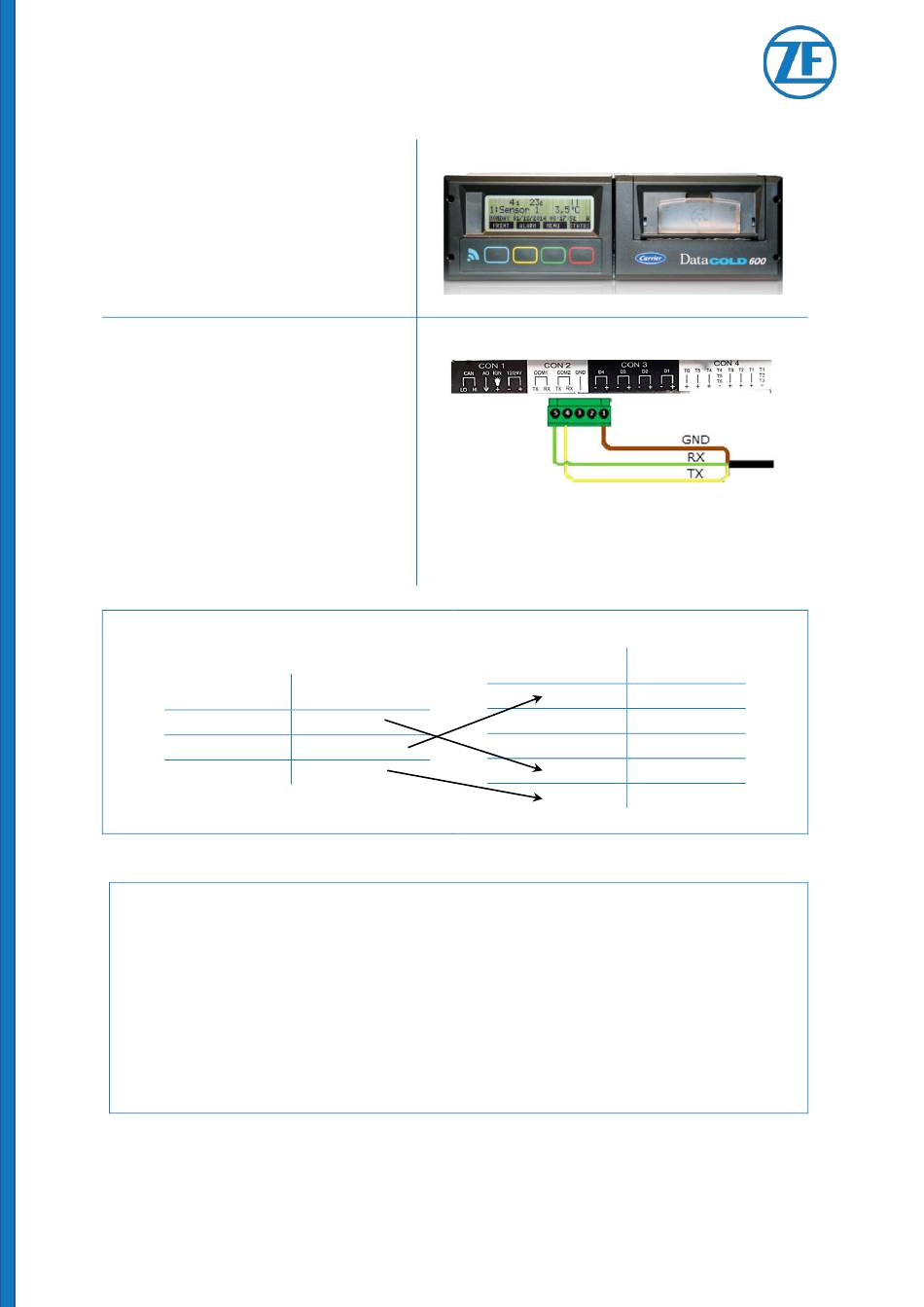

Carrier DataCOLD 600 / Euroscan X3
1. Öffnen Sie den
Temperaturschreiber, um die
Anschlussblöcke erreichen zu
können.
2. Schließen Sie die Drähte des
offenen Kühlgeräte-Kabels an die
richtigen Stifte des
Temperaturschreibers an.
RS232 Port 551 010 0xx 0
Kabelfarbe
Gelb
Schwarz
Braun
H
INWEIS
Um alle korrekten Daten vom Kühlgerät über DataCOLD 600 zu erhalten, müssen die
folgenden Voraussetzungen erfüllt sein:
•
Die Firmware-Version des DataCOLD 600 Schreibers muss mindestens 3.30.5 sein.
•
Das Protokoll des COM-Ports (meist COM2) für die Kommunikation zwischen Kühlgerät
und DataCOLD 600 Schreiber muss auf Carrier Advance (nicht „Vector") eingestellt
sein.
SCALAR EVO Flow Installationsanleitung
H
INWEIS
Falls COM1 bereits belegt ist, müssen Sie eine
Verbindung zu COM2 herstellen.
(4/6)
Signal
TX
MASSE
RX
CON 2
Stift-Nr.
1
2
RX – COM2
3
TX – COM2
4
RX – COM1
5
TX – COM1
Vertrauliche Informationen
Signal
MASSE
Seite 32 von 62
