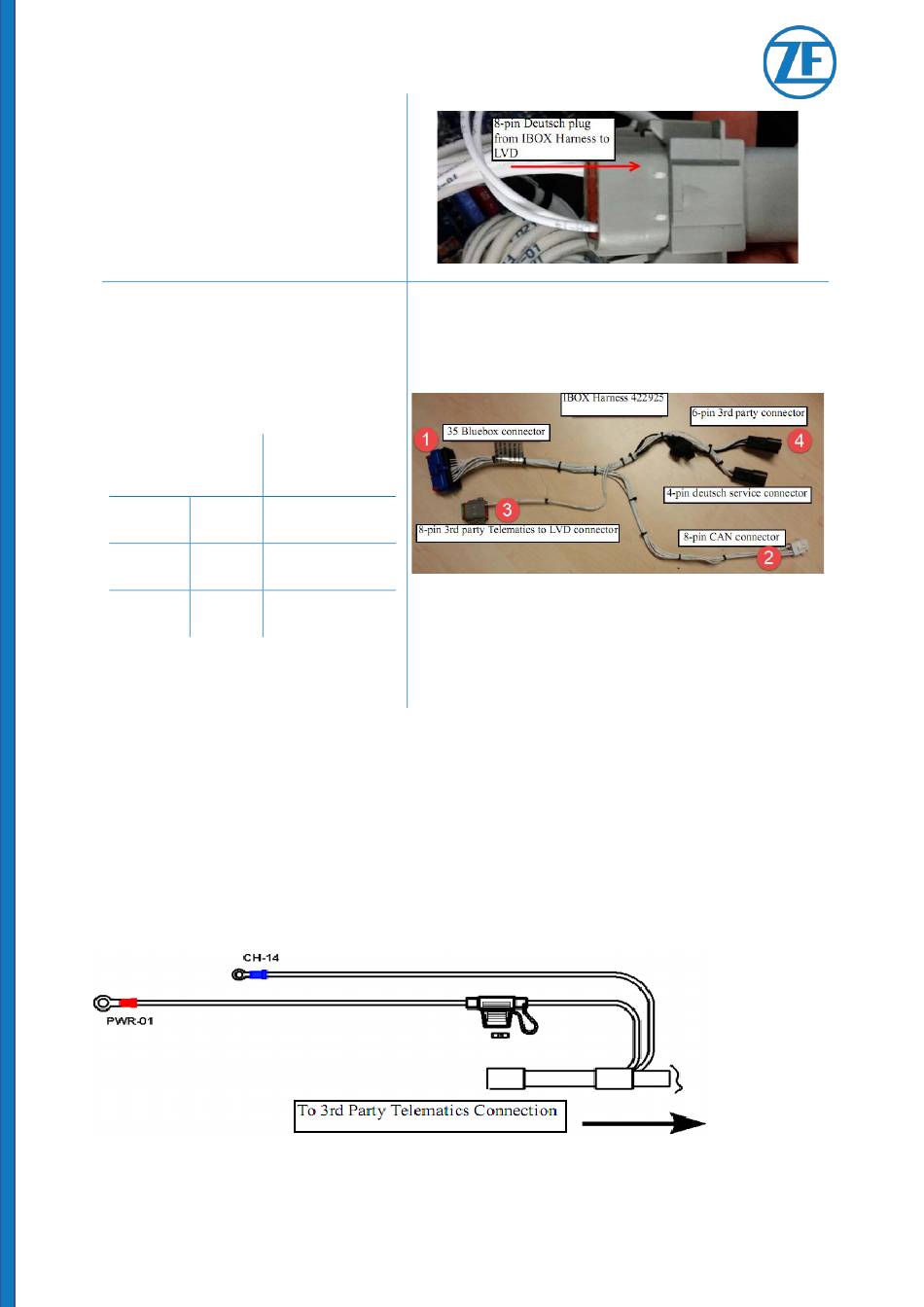

Lösen Sie nun den 8-Stift-Deutsch-
Stecker vom LVD-Kabelbaum der
Steuerbox.
3. Schließen Sie nun den 8-Stift-
Deutsch-Stecker des Drittanbieters
an den LVD 8-Stift-Stecker an.
Die Anschlüsse an den Bordcomputer
sind am 6-Stift-Stecker des
Drittanbieters zu finden (Nr. 4 in der
Abbildung):
RS232 Port
551 010 0xx 0 (4/6)
Gelb
TX
Schwarz MASSE
Braun
RX
Strom- und Masseanschlüsse
Führen Sie dieses PWR-Kabel in den KLEMMENRING ROT ein (crimpen, löten und isolieren) und
verbinden Sie es mit dem 2A-Anschlussstift (J12) von SR3 und ziehen Sie die Mutter mit einem
Distanzstück fest.
Führen Sie dieses CH-Kabel in den KLEMMENRING BLAU ein (crimpen, löten und isolieren) und
verbinden Sie es mit dem CH-Anschluss (J23) von SR3.
SCALAR EVO Flow Installationsanleitung
Drittanbieter-
Stecker
RX
(Etikett RX-01)
MASSE
(Etikett CH-14)
TX
(Etikett TX-01)
Vertrauliche Informationen
Seite 24 von 62
