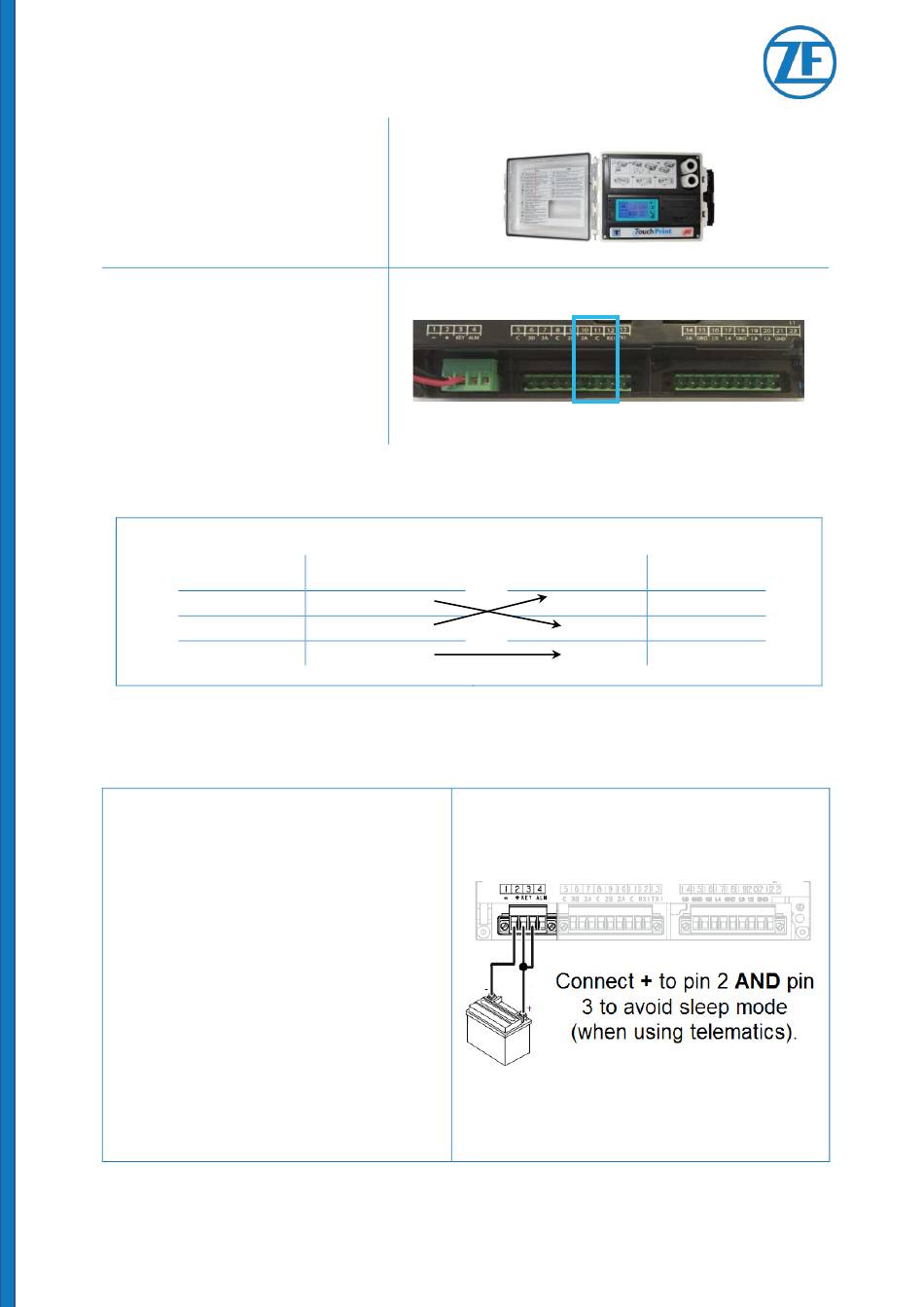

1. Öffnen Sie den
Temperaturschreiber, um die
Anschlussblöcke erreichen zu
können.
2. Schließen Sie die Drähte des
offenen Kühlgeräte-Kabels an
die richtigen Stifte des
Temperaturschreibers an.
RS232 Port 551 010 0xx 0 (4/6)
Kabelfarbe
Gelb
Schwarz
Braun
Stromanschluss Thermo King TouchLog
W
ICHTIG
Um zu verhindern, dass das TouchPrint-
Modul in den Schlafmodus geht, müssen
Sie das + Signal mit Stift 2 UND 3
verbinden, wie in der Abbildung gezeigt.
Da Stift 3 die Zündung ist, wird dadurch
verhindert, dass das TouchPrint-Modul in
den Schlafmodus geht. Das TouchPrint-
Modul verbraucht jedoch mehr Strom, da es
nicht mehr in den Standby-Modus geht,
wenn es nicht benutzt wird.
SCALAR EVO Flow Installationsanleitung
Signal
TX
MASSE
RX
Vertrauliche Informationen
CON 2
Stift-Nr.
Signal
11
MASSE
12
RX1
13
TX1
Seite 28 von 62
