Anschluss an CAN-Bus Mittels TX-TO-CAN
W
ICHTIG
Unabhängig davon, welche Änderungen an der CAN-Bus-Verbindung vorgenommen
werden, muss zuvor immer die Zündung abgeschaltet werden!
Squarell SOLID
Unabhängig davon, welche Änderungen an der CAN-Bus-Verbindung vorgenommen werden, muss
zuvor immer die Zündung abgeschaltet werden!
Verbindung mit dem Bordcomputer
Verwenden Sie das Squarell Solid CANcliQ-Kabel (551 081 011 0) um das Squarell-Gerät mit dem
CAN-Port (3) an der Seite des Hauptgeräts zu verbinden.

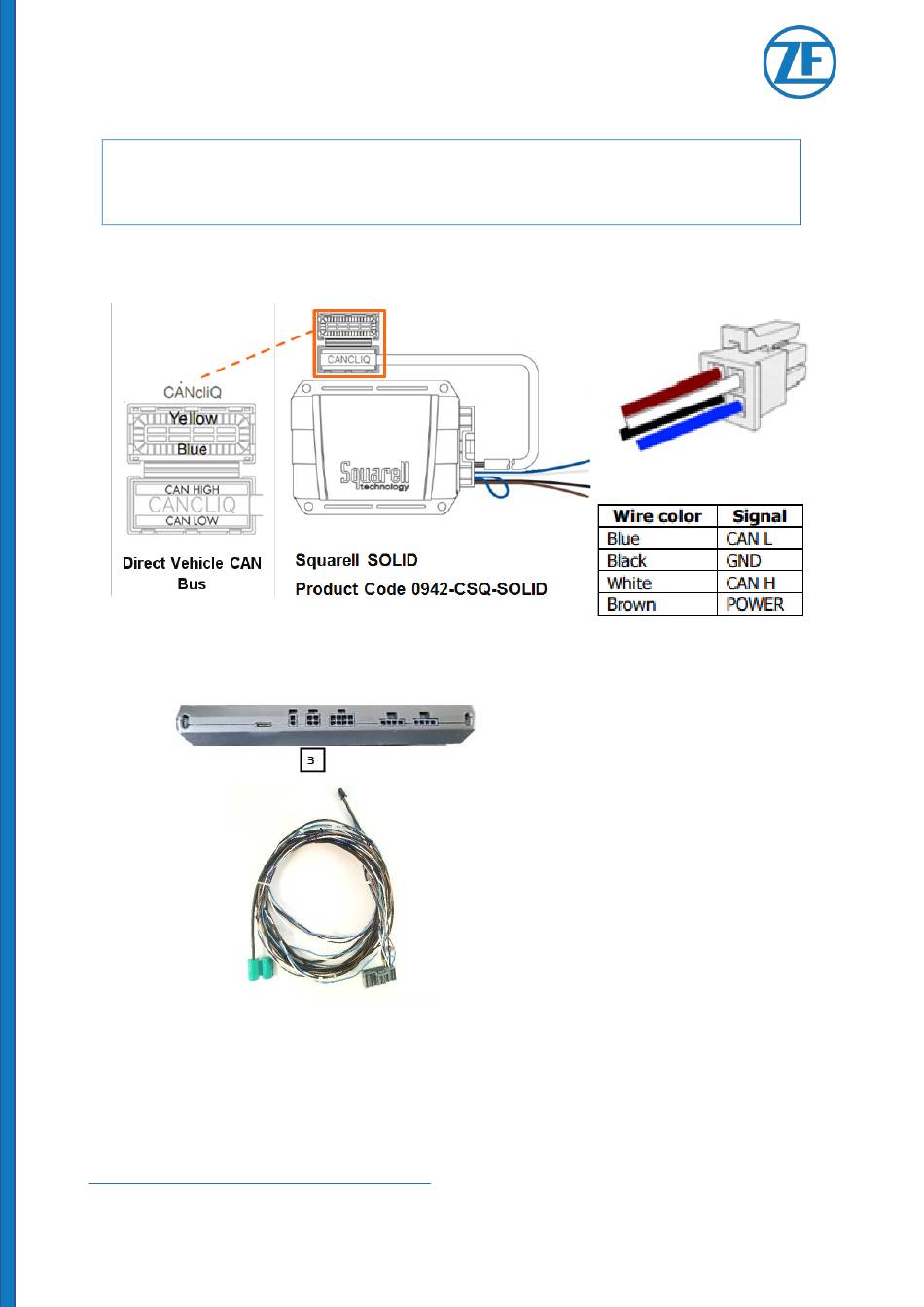

Squarell Solid CANcliQ Kabel (551 081 011 0)
Anschluss an CAN-Bus
Schließen Sie die CAN-Drähte an der richtigen Stelle im Lkw mittels CANcliQ an. Die Farben der
CAN-Bus-Drähte hängen vom Fahrzeugtyp ab. Die Position der CAN-Bus-Drähte im Lkw ist daher den
Fahrzeugpässen zu entnehmen, die von Ihrem ZF-Projektingenieur bereitgestellt werden.
Weitere fahrzeugspezifische Informationen finden Sie unter
https://www.mytransics.com/mydocsandtools
Squarell installation instructions - heavy commercial vehicles part 1 (a-l)
Squarell installation instructions - heavy commercial vehicles part 2 (m-z)
SCALAR EVO Flow Installationsanleitung
