Anschluss des Daten-Fern-Downloads

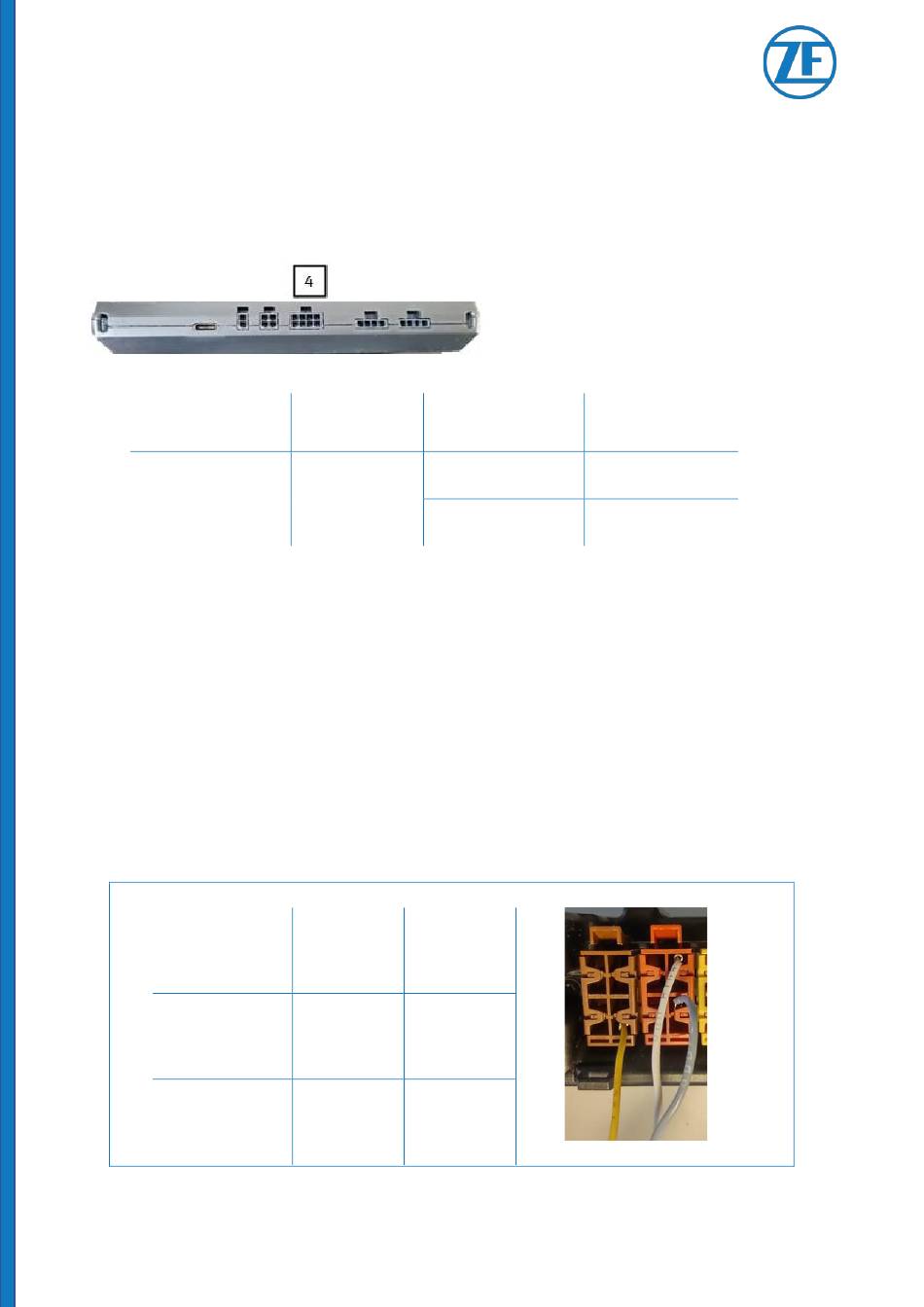

Verbindung mit dem Bordcomputer
Stecken Sie den Stecker des Power-I/O-Kabels (Artikelcode: 551 031 011 0) in den korrekten
Anschluss auf der Geräteseite.
Anschluss
4
Daten-Fern-Downloads über Tachograph
Wenn das Daten-Fern-Downloads (RDD)-Signal an FMS NICHT verfügbar ist, müssen wir die RDD-
Daten durch Verbindung mit dem Tachographen abrufen.
Anschluss an den Tachograph
Verbinden Sie den grauen und den weißen Draht des Power-I/O-Kabels (Artikelcode: 551 031 011 0)
mit dem C-Stecker (Rot) auf der Rückseite des digitalen Tachographen. Ein roter Tacho-Stecker (C-
Stecker) wird von ZF geliefert (RDD -Steckersatz (Artikelcode: 551 013 021 4)).
Kabelfarbe
WEISS
GRAU
SCALAR EVO Flow Installationsanleitung
Stecker
Kabelfarbe
Power I/O
Tachograph-
Signal
Stift
5
CAN-High
7
CAN-Low
Signal
Grau
RDD LOW
Weiß
RDD HIGH
Vertrauliche Informationen
Seite 15 von 62
