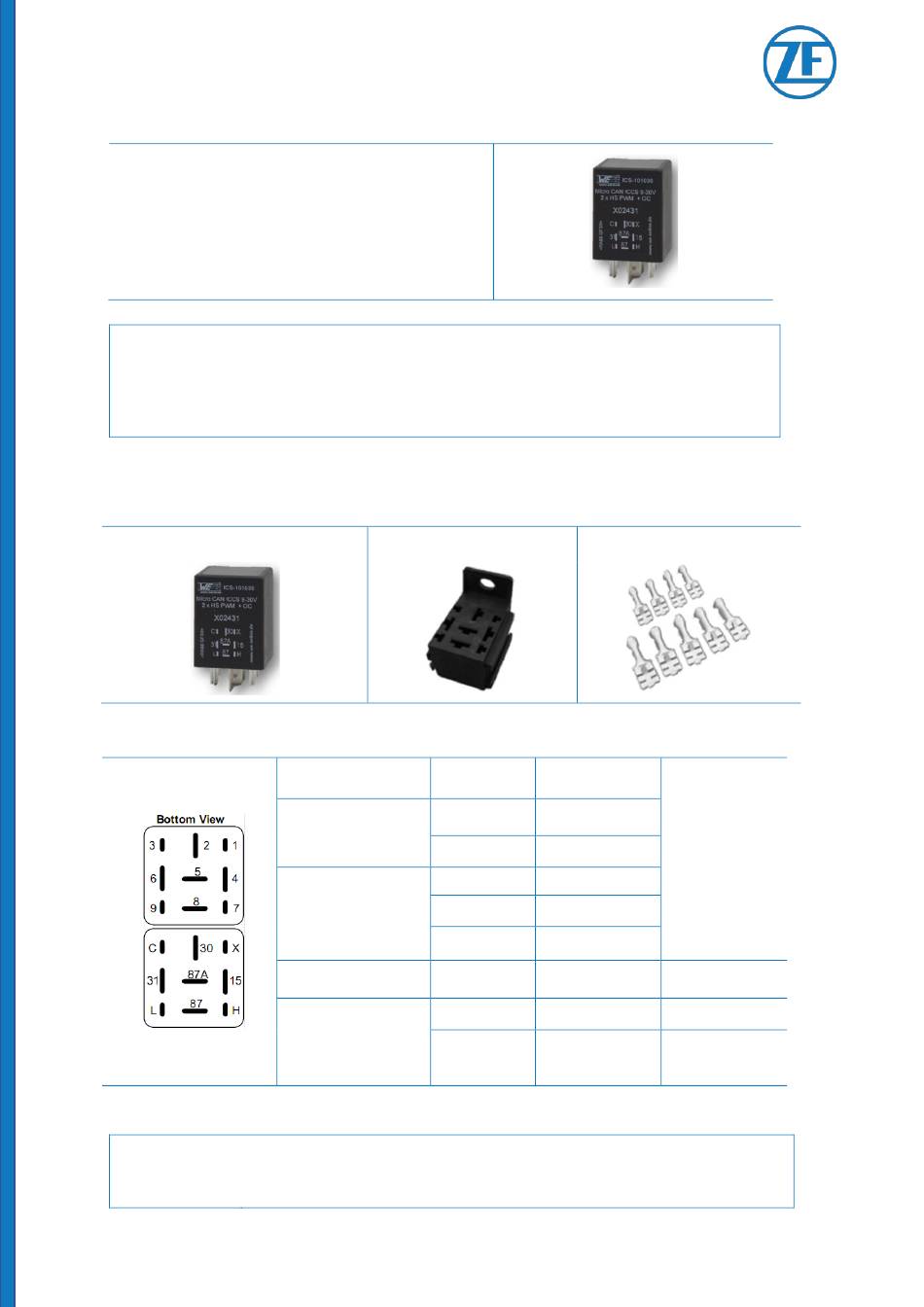

Anschluss des PTO-Erweiterungs-Kits
Mit dem PTO-Erweiterungs-Kit können 3 weitere
PTO-Eingänge für zusätzliche Anwendungen
(beispiel: SOS-Taste, Pumpe, Ladetür usw.) zur
Verfügung gestellt werden.
H
INWEIS
Das PTO-Erweiterungs-Kit sollte an eine abgesicherte (5A) Stromversorgung mit
geeigneten Drähten mit 0,75 mm² Querschnitt angeschlossen werden.
Inhalt des PTO-Erweiterungs-Kits
1 x PTO-Erweiterungsmodul
PTO-Anschlusstabelle
Anmerkung: Die Kontakte 5/87A und 8/87 des PTO-Kits werden nicht verwendet.
Die Digitaleingänge PTO2, PTO3, und PTO4 sind LOW-AKTIV.
W
ICHTIG
EIN-Zustand (> 6.4 V) und AUS-Zustand (< 5.0 V).
SCALAR EVO Flow Installationsanleitung
1 x Montagesockel
Signal
PTO Kit
Strom
Digitale Eingänge
Signal
PTO Kit
CAN-Signal
Crimp-Kontakte (4x + 5x)
Fahrzeug
2 / 30
9 - 30V
6 / 31
MASSE
3 / C
PTO2
1 / X
PTO3
4 / 15
PTO4
BC
7 / H
CAN-High
9 / L
CAN-Low
Vertrauliche Informationen
Drahtfarbe
Weiß
Grau
Seite 42 von 62
