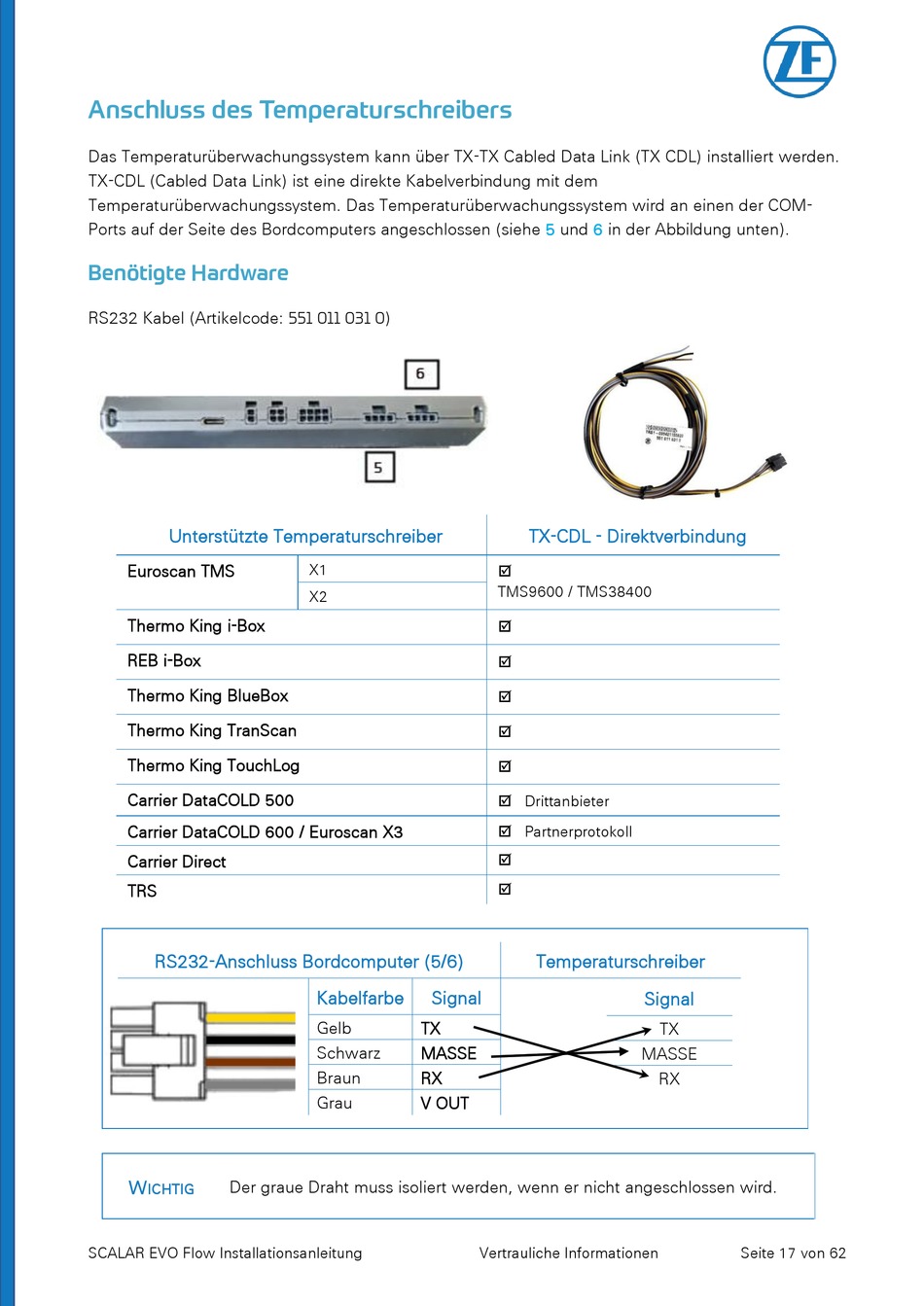

Anschluss des Temperaturschreibers
Das Temperaturüberwachungssystem kann über TX-TX Cabled Data Link (TX CDL) installiert werden.
TX-CDL (Cabled Data Link) ist eine direkte Kabelverbindung mit dem
Temperaturüberwachungssystem. Das Temperaturüberwachungssystem wird an einen der COM-
Ports auf der Seite des Bordcomputers angeschlossen (siehe
Benötigte Hardware
RS232 Kabel (Artikelcode: 551 011 031 0)
Unterstützte Temperaturschreiber
Euroscan TMS
Thermo King i-Box
REB i-Box
Thermo King BlueBox
Thermo King TranScan
Thermo King TouchLog
Carrier DataCOLD 500
Carrier DataCOLD 600 / Euroscan X3
Carrier Direct
TRS
RS232-Anschluss Bordcomputer (5/6)
W
Der graue Draht muss isoliert werden, wenn er nicht angeschlossen wird.
ICHTIG
SCALAR EVO Flow Installationsanleitung
X1
X2
Kabelfarbe
Signal
Gelb
TX
Schwarz
MASSE
Braun
RX
Grau
V OUT
Vertrauliche Informationen
5
und
6
in der Abbildung unten).
TX-CDL - Direktverbindung
TMS9600 / TMS38400
Drittanbieter
Partnerprotokoll
Temperaturschreiber
Signal
TX
MASSE
RX
Seite 17 von 62
