Austausch Der Analogen Rückmeldung - Flowserve Logix 520MD Betriebsanleitung

4 - 20 IN 4 - 20 OUT
+11 -12 +31
Signal
(Logix Eingang)
VORSICHT: Isolierte Spannungaquelle wird benötigt.

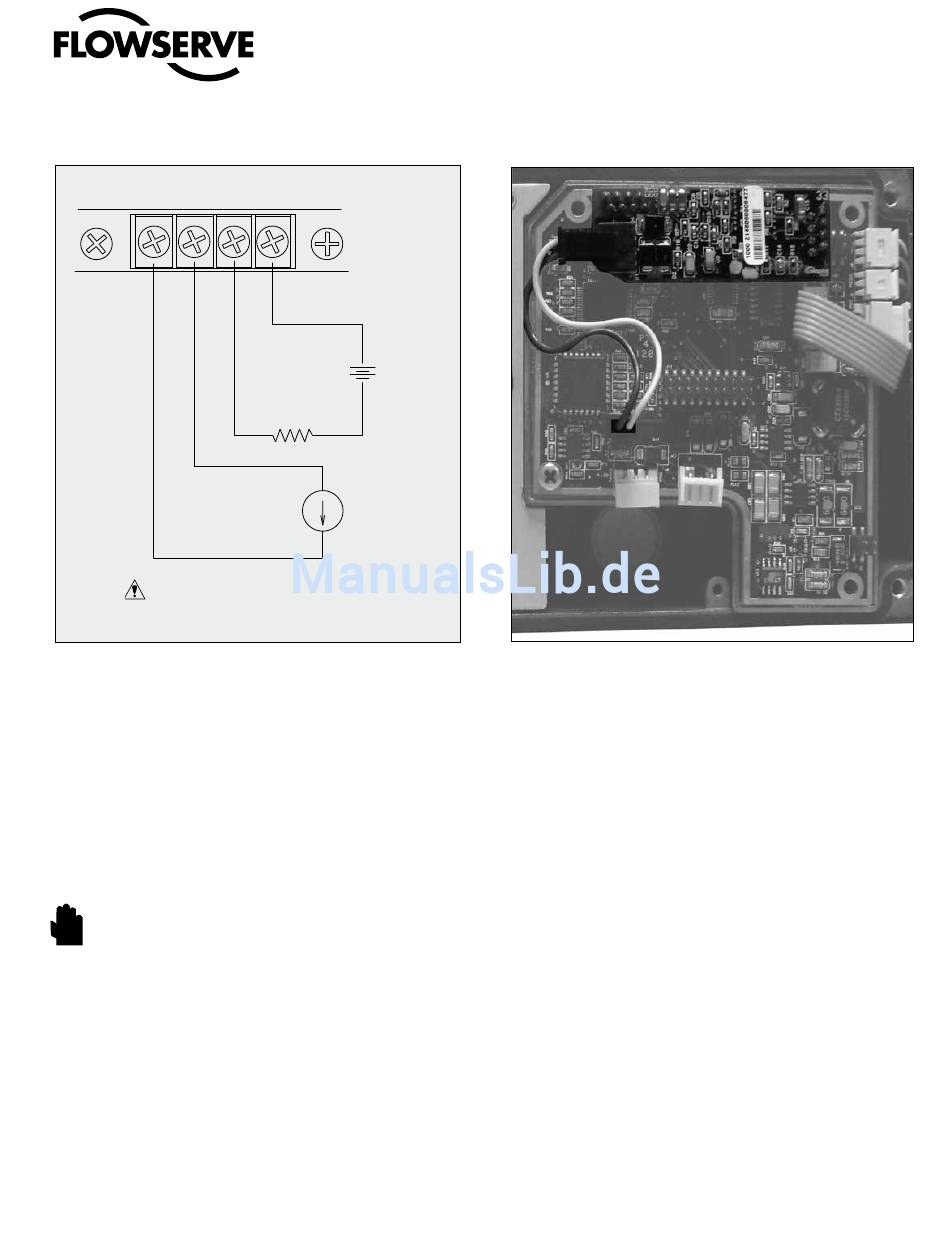

Abb. 5: Analoge Rückmeldung - Anschlüsse
10.1 Austausch der analogen Rückmeldung
Um die Platine der analogen Rückmeldung auszutauschen,
beachten Sie bitte die Abb. 5 und 6. Folgendes Werkzeug
wird benötigt:
Kreuzschraubendreher.
WARNUNG: Beachten Sie die Vorsichtsmaßnahmen im
Umgang mit empfindlichen elektronischen Bauteilen.
STOP!
1. Sicherstellen, dass das Ventil ausser Betrieb ist.
2. Strom und Luftversorgung zum Stellungsregler unter-
brechen.
3. Deckel des Stellungsreglers entfernen.
4. Drei Befestigungsschrauben lösen und Plastikabdeckung
der Platine entfernen.
5. Konfigurationsplatine mit den DIP-Schalter entfernen.
6. Kabelanschluss der AO-Platine trennen.
7. AO-Platine vorsichtig aus der Steckleiste nach oben
herausziehen.
®
-32
12 VDC
–
Positions to 40 VDC
Rückmeldung Spannungs-
+
(Logix Ausgang) quelle
–
4 to 20 mA
Sromquelle
+
Betriebsanleitung Logix 520MD - LGDEIM0520-01 11/09
Abb. 6: 4-20 mA Analoge Rückmeldung - Platine
8. Steckleiste der neuen AO-Platine mit der Buchsenleiste
der Hauptplatine ausrichten und AO-Platine vorsichtig
einstecken.
9. Kabelverbindungen wieder herstellen.
10. Konfigurationsplatine wieder einsetzen.
11. Plastikabdeckung mit drei Schrauben befestigen.
12. Externe Kabel für die Rückmeldung anschließen.
(siehe Abb. 5.).
13. Deckel verschließen.
11
