15 ERSATZTEILE

Pos. Nr.

Beschreibung

1 Deckel
Elektronikbaugruppe Logix 520MD
2
Analoge Rückmeldung
Reparatursatz für Piezoverstärkergruppe: -20 ºC bis 85 ºC (-4 ºF bis 185 ºF)
3
Reparatursatz für Piezoverstärkergruppe: -40 ºC bis 85 ºC (-40 ºF bis 185 ºF)
4 Reparatursatz für Potentiometergruppe
5 Positionsrückmeldegruppe
8 Hubhebel
Anbausätze
Beschreibung
– IEC 534 Teil 6 (FloTop, Kämmer KA, Kämmer KP, und lineare Standardventile NAMUR)
– Drehventile VDI/VDE 3845 (DIN ISO 5211)
– Flowserve Direktanbau
– Linear VDI / VDE 3847
®

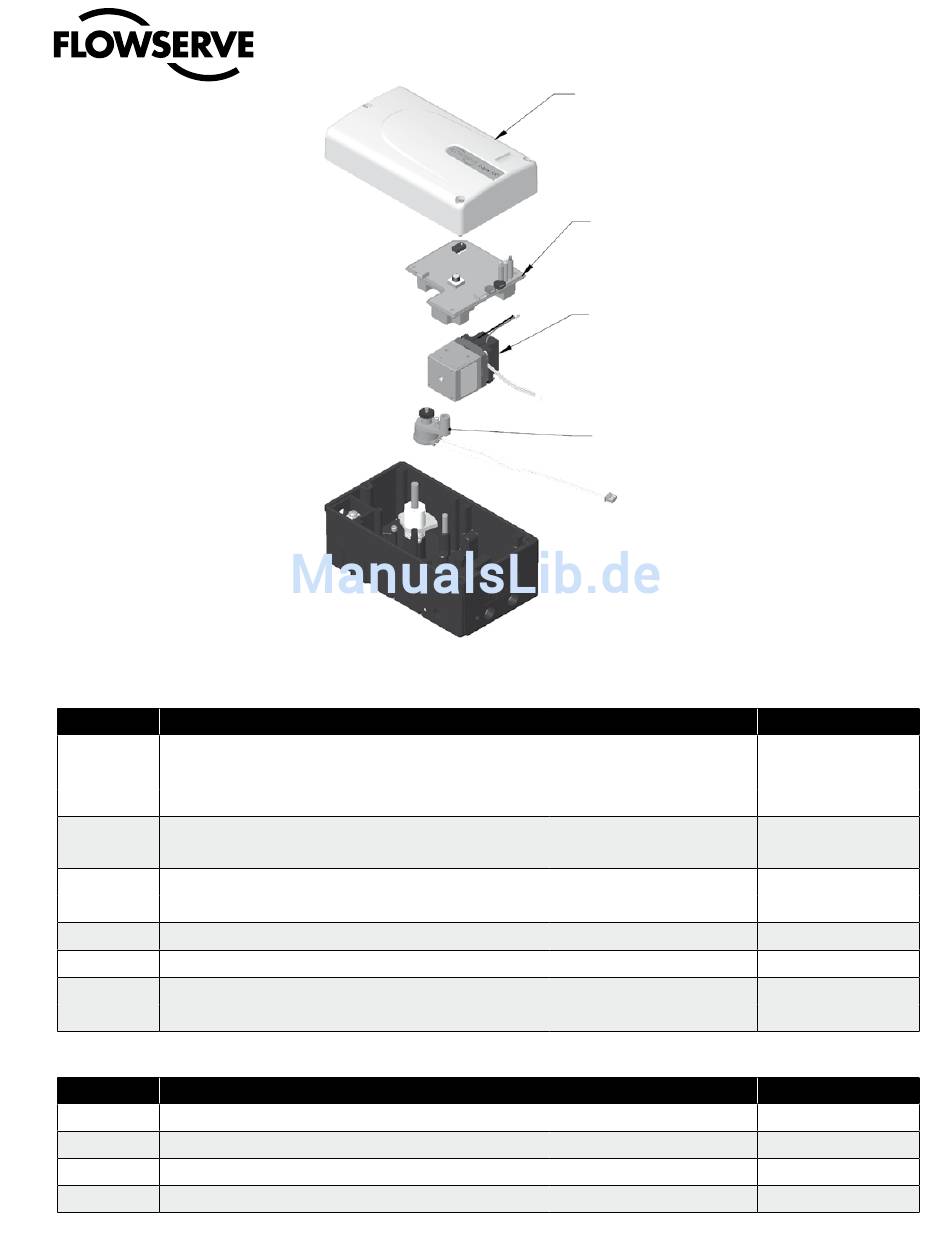

Abb. 9: Explosionszeichnung für Ersatzteile
Betriebsanleitung Logix 520MD - LGDEIM0520-01 11/09
1
2
3
4
Gelb
Weiss
Schwarz
Max. Hub 65 mm
Max. Hub 110 mm
Teile-Nr.
255240.999.000
218771.999.000
218772.999.000
255349.999.000
255463.999.000
230103.999.000
218773.999.000
218774.999.000
218774.999.000
214323.999.000
214322.999.000
Teile-Nr.
213619.999.000
188151.999.000
214004.999.000
255242.999.000
