7 Conversione della troncatrice
1
1
2

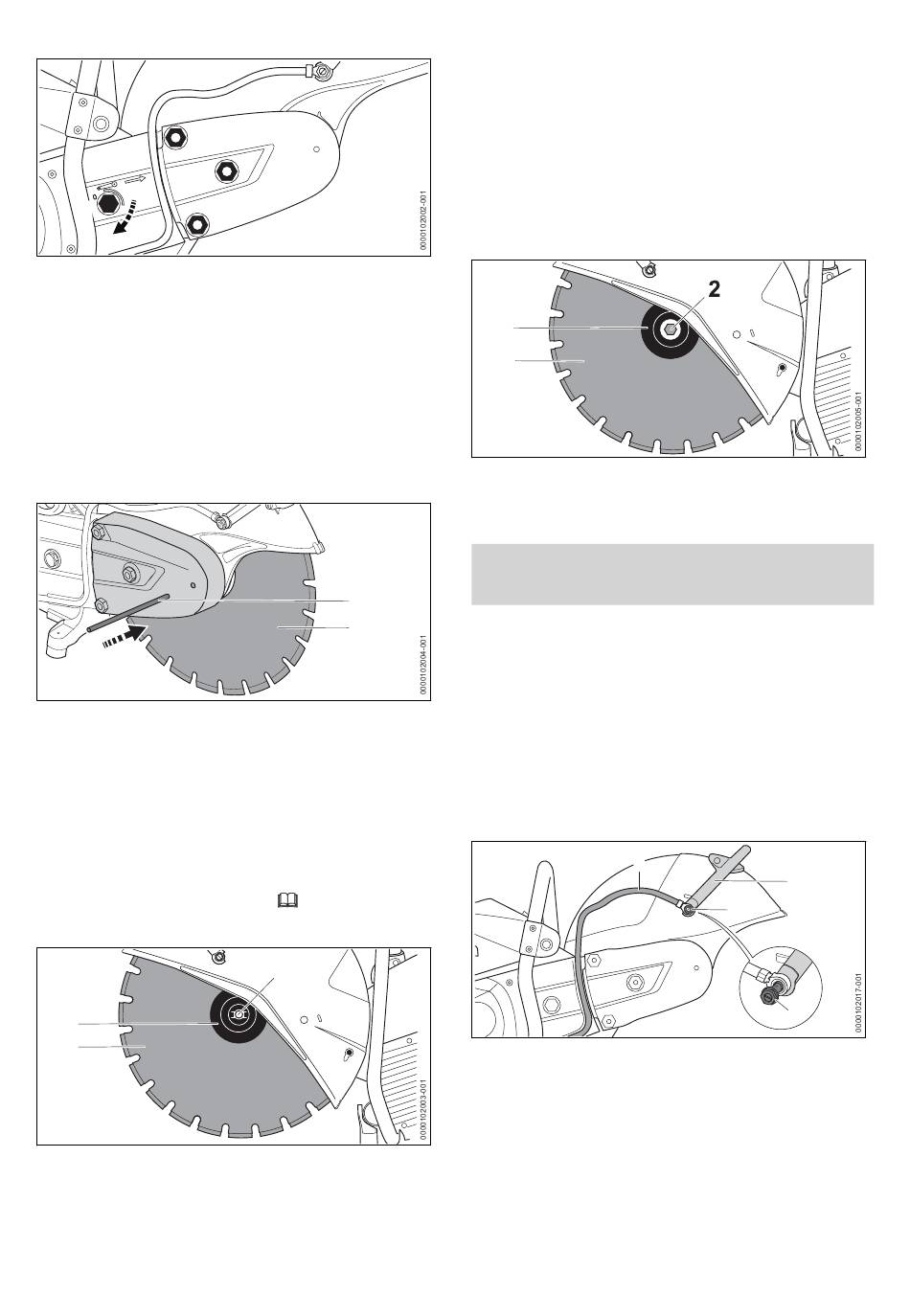

► Avvitare il dado tendicinghia (2) di 1/8 di giro
in senso orario fino a percepire una certa resi‐
stenza.
La cinghia trapezoidale è tesa.
► Serrare i dadi (1).
6.2 Bloccaggio dell'albero
L'albero deve essere bloccato prima di montare
e smontare la mola da taglio.
► Spegnere il motore.
► Innestare la spina ad innesto (1) nel foro del
riparo cinghia.
► Ruotare la mola da taglio (2) finché la spina ad
innesto non s'incastra in uno dei fori.
Ora l'albero è bloccato.
6.3 Montaggio della mola da taglio
Le mole da taglio che possono essere montate
sono indicate nei dati tecnici,
► Spegnere il motore.
1
3
► Inserire la mola da taglio (3).
► Se si utilizza una mola da taglio diamantata,
allinearla in modo che le frecce su di essa
siano rivolte nella stessa direzione di rotazione
indicata dalla freccia sul riparo.
0458-042-7501-A
1
1
2
21.
2
► Posizionare il disco di pressione (1) sulla mola
da taglio (3) in modo che sia visibile la scritta
"TOP SIDE".
► Avvitare la vite (2).
► Stringere la vite (2) a una coppia di 30 Nm.
6.4 Smontaggio della mola da
taglio
► Spegnere il motore.
1
3
► Allentare e svitare la vite (2).
► Rimuovere la mola da taglio (3) insieme al
disco di pressione (1).
7 Conversione della tronca‐
trice
7.1 Montaggio esterno "supporto
con riparo" (TS 710.0i)
Se le esigenze d'impiego lo richiedono, il "sup‐
porto con riparo" può anche essere montato sul
lato esterno.
► Spegnere il motore.
► Smontare la mola da taglio.
Smontaggio dell'attacco per acqua
3
► Svitare la vite cava (1).
► Togliere il dado (1) dalla guida sul lato interno
del riparo.
► Togliere il flessibile acqua (2) con manicotto
dalla leva di registro (3).
italiano
4
2
1
