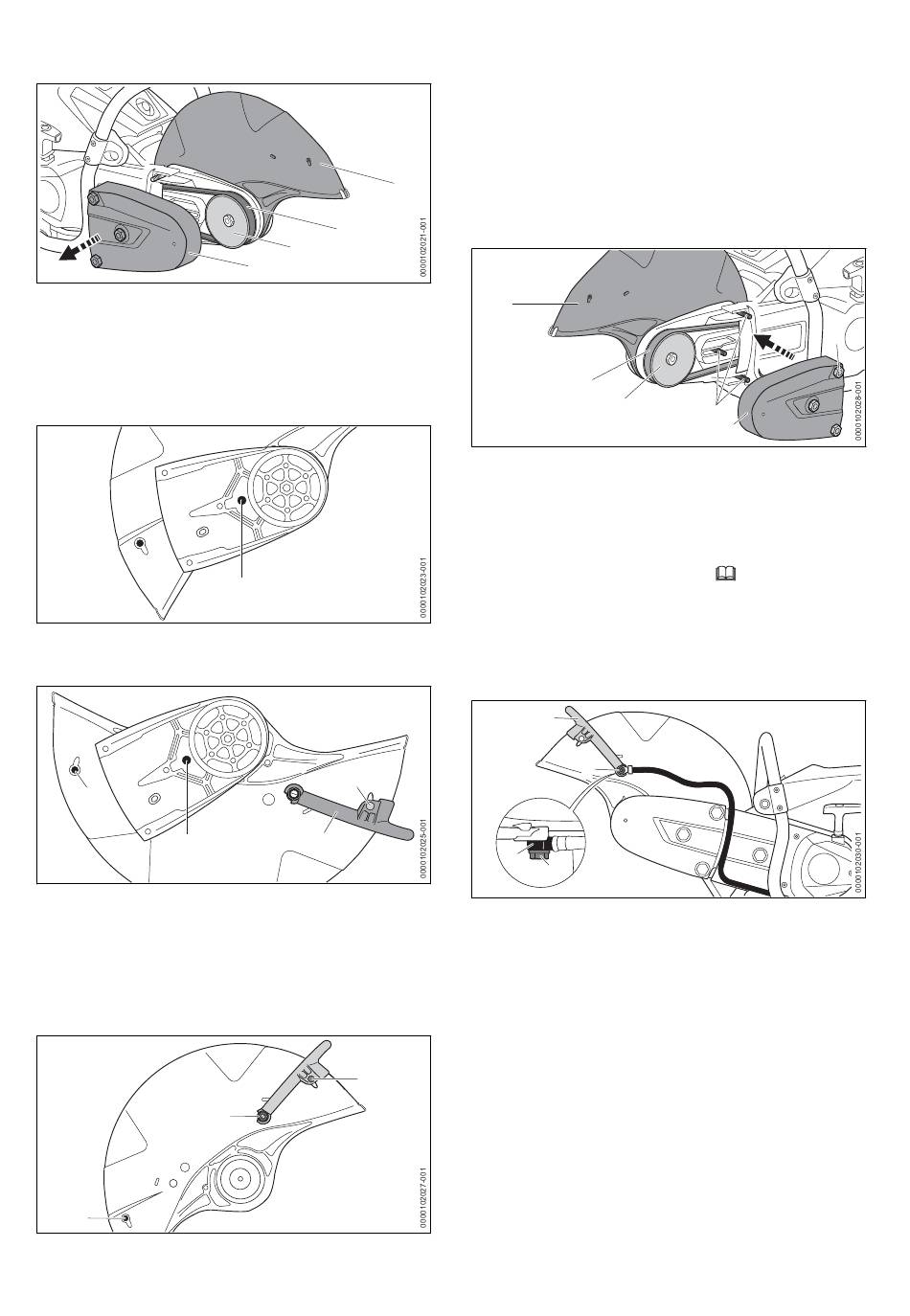

Riemenschutz abbauen
► Riemenschutz (1) abnehmen.
► Keilrippenriemen (3) von der vorderen Rie‐
menscheibe (2) nehmen.
► „Schutz (4) abnehmen.
Lager mit Schutz für Außenanbau vorbereiten
► Anschlagbolzen (1) herausdrehen.
► Verschlusstopfen (2) herausdrehen.
2
1
► Schutz drehen.
► Anschlagbolzen (1) eindrehen und fest anzie‐
hen.
► Verschlussstopfen (2) einsetzen.
► Verstellhebel (3) in Position A schieben.
► Schraube (4) eindrehen und fest anziehen.
2
► „Lager mit Schutz" drehen.
16
3
2
1
1
4
3
A
4
5
► Hohlschraube (5) in die Führung des Schutzes
schieben und festhalten.
► Schraube (5) eindrehen.
► Schrauben mit Dichtung (4) auf beiden Seiten
am Verstellhebel eindrehen und fest anziehen.
► Verschlussstopfen (2) einsetzen.
4
► Schraube (5) fest anziehen.
Lager mit Schutz Außen anbauen
1
► „Lager mit Schutz" (1) an Außenseite anlegen.
► Keilrippenriemen (5) über die Riemenscheibe
(6) führen.
► Prüfen ob der Riementrieb leichtgängig ist.
Der Keilrippenriemen ist richtig aufgezogen.
► Keilrippenriemen spannen.
► Riemenschutz (2) aufsetzen.
► Muttern (4) auf Stehbolzen (3) drehen und fest
anziehen.
Wasseranschluss anbauen
4
2
1
► Hohlschraube (1) durch den Stutzen (2) am
Wasserschlauch schieben.
► Mutter (1) auf der Innenseite des Schutzes in
die Führung legen und festhalten.
► Stutzen mit Hohlschraube (1) am Verstellhebel
(3) anlegen.
► Hohlschraube (1) eindrehen und fest anzie‐
hen.
7 Trennschleifer umbauen
5
6
3
2
6.1
3
0458-042-7501-A
