10 FEP630, FEW630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | SI/FEP630/FEW630/FEH630/ATEX/IECEX-DE REV. D
... 2 Geräteausführungen
Version in getrennter Bauform
Der Messumformer wird vom Messwertaufnehmer räumlich getrennt montiert. Die elektrische Verbindung zwischen Messumformer
und Durchfluss-Messwertaufnehmer darf nur mit dem mitgelieferten Signalkabel hergestellt werden.
Eine maximale Signalkabellänge von 200 m (656 ft) ist möglich.
Hinweis
Weitere Informationen zur Ex-Zulassung von Geräten finden Sie in den Baumusterprüfbescheinigungen oder den entsprechenden
Zertifikaten unter www.abb.de/durchfluss.
ATEX/IEC-Zone 1
GEFAHR
Explosionsgefahr durch falsche Installation des Messumformers
Der Messumformer FET632-Y0 hat keine Ex-Zulassung.
Der Messumformer FET632-Y0 darf nicht in explosionsgefährdeten Bereichen installiert und betrieben werden.

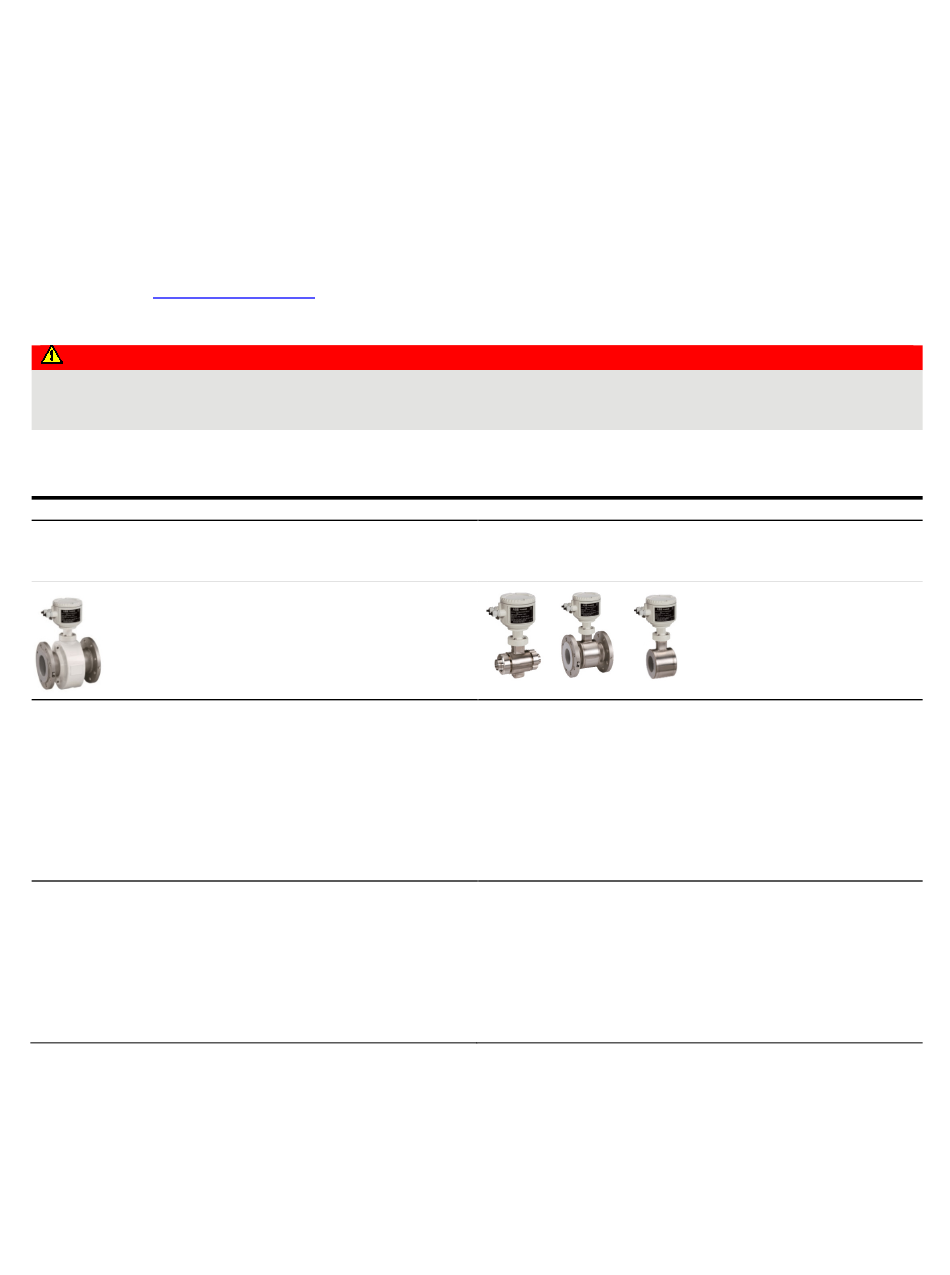

Die folgende Tabelle zeigt die Kombination des Messwertaufnehmers FEP632, FEH632 in explosionsgeschützter Ausführung mit dem
Messumformer FET632.
Messwertaufnehmer
ProcessMaster 630
FEP632-A1, FEP632-U1; FEW632-A1, FEW632-U1
Im Ex-Bereich, Zone 1, 21
ATEX/UKEX
Zertifikat ATEX: FM17ATEX0016X
Zertifikat UKEX: FM21UKEX0033X
DN 3 bis 300:
II 2 G Ex eb ib mb IIC T6...T1 Gb
II 2 D Ex tb IIIC T80°C...T Db
medium
DN 350 bis 2000:
II 2 G Ex eb ib IIC T6...T1 Gb
II 2 D Ex tb IIIC T80°C...T Db
medium
IEC
Zertifikat: IECEx FME 17.0001X
DN 3 bis 300:
II 2 G Ex eb ib mb IIC T6...T1 Gb
II 2 D Ex tb IIIC T80°C...T Db
medium
DN 350 bis 2000:
II 2 G Ex eb ib IIC T6...T1 Gb
II 2 D Ex tb IIIC T80°C...T Db
medium
Hinweis
FEW632 ist ab DN 25 (1 in.) erhältlich.
HygienicMaster 630
FEH632-A1, FEH632-U1
Im Ex-Bereich, Zone 1, 21
ATEX/UKEX
Zertifikat ATEX: FM17ATEX0016X
Zertifikat UKEX: FM21UKEX0033X
DN 3 bis 100:
II 2 G Ex eb ib mb IIC T6...T1 Gb
II 2 D Ex tb IIIC T80°C...T Db
medium
IEC
Zertifikat: IECEx FME 17.0001X
DN 3 bis 100:
II 2 G Ex eb ib mb IIC T6...T1 Gb
II 2 D Ex tb IIIC T80°C...T Db
medium
