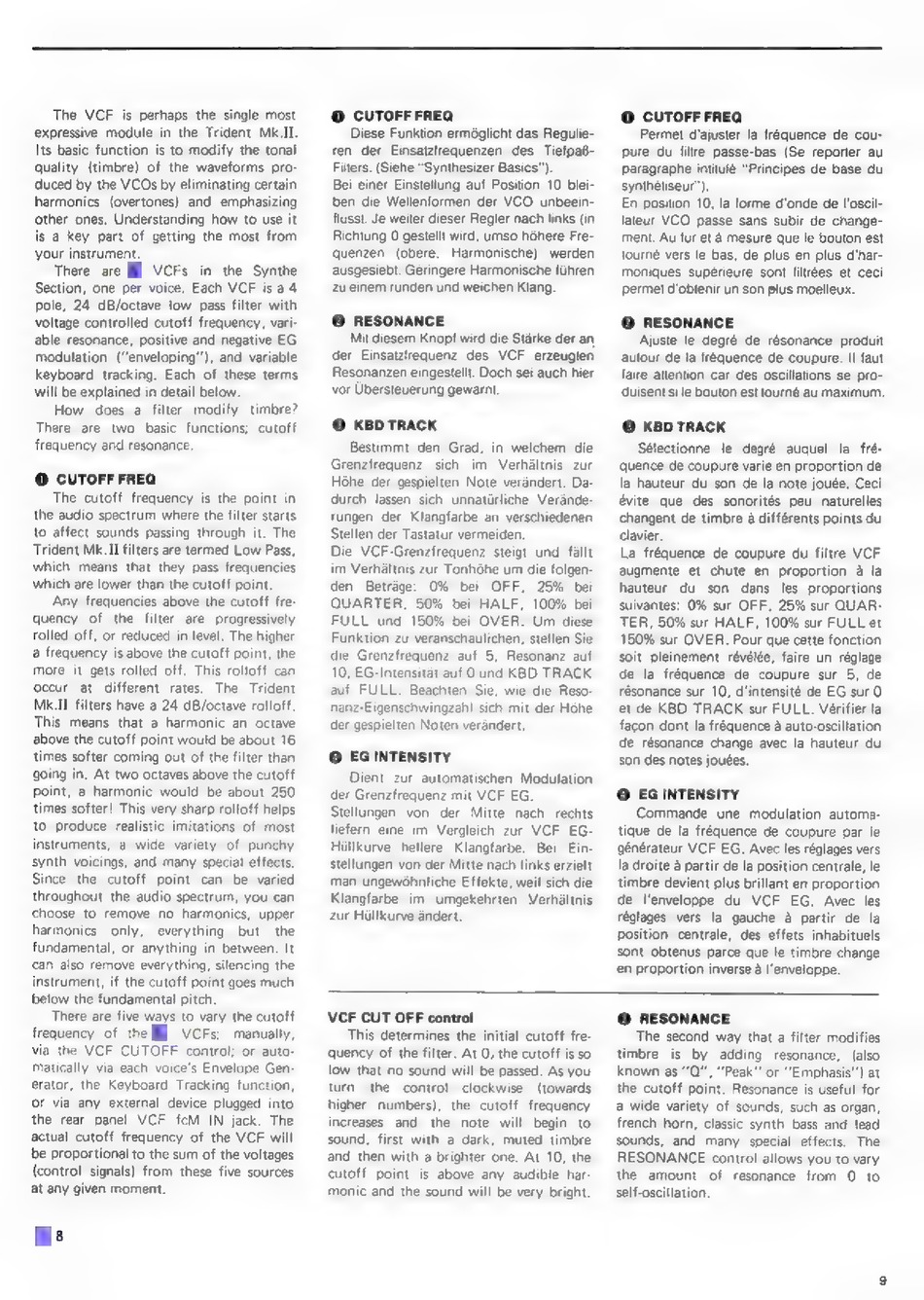

The VCF
is perhaps the single most
expressive module in the Trident Mk.II.
Its basic function is to modify the tonal
quality (timbre) of the waveforms pro-
duced by the VCOs by eliminating certain
harmonics
(overtones)
and emphasizing
other ones. Understanding how to use it
is a key part of getting the most from
your instrument.
There are @ VCFs
in the Synthe
Section, one per voice. Each VCF is a 4
pole, 24 dB/octave low pass filter with
voltage controlled cutoff frequency, vari-
able resonance, positive and negative EG
modulation
("enveloping"), and variable
keyboard
tracking.
Each
of these terms
will be explained in detail below.
How
does a filter modify
timbre?
There
are
two
basic functions;
cutoff
frequency and resonance.
@ CUTOFF FREQ
The cutoff frequency is the point in
the audio spectrum where the filter starts
to affect sounds passing through it. The
Trident Mk.II filters are termed Low Pass,
which
means
that they pass frequencies
which are lower than the cutoff point.
Any frequencies above the cutoff fre-
quency
of
the
filter
are
progressively
rolled off, or reduced in level. The higher
a frequency is above the cutoff point, the
more
it gets rolled off. This rolloff can
occur
at different rates. The Trident
Mk.II filters have а 24 dB/octave rolloff.
This means that a harmonic an octave
above the cutoff point would be about 16
times softer coming out of the filter than
going in. At two octaves above the cutoff
point, a harmonic would be about 250
times softer! This very sharp rolloff helps
to produce realistic imitations of most
instruments,
a wide variety
of punchy
synth voicings, and many special effects.
Since the cutoff point can be varied
throughout the audio spectrum, you can
choose to remove
no harmonics, upper
harmonics
only,
everything
but
the
fundamental, or anything in between.
It
can also remove everything, silencing the
instrument, if the cutoff point goes much
below the fundamental pitch.
There are five ways to vary the cutoff
frequency of 1ће @ VCFs;
manually,
via the VCF CUTOFF control; or auto-
matically via each voice's Envelope Gen-
erator, the Keyboard
Tracking function,
or via any external device plugged into
the rear panel VCF
fcM
IN jack. The
actual cutoff frequency of the VCF will
be proportionalto the sum of the voltages
(control signals) from these five sources
at any given moment.
И:
© CUTOFFFREQ
Diese Funktion ermöglicht das Regulie-
ren der Einsatzfrequenzen
des Tieipaß-
Filters. (Siehe "Synthesizer Basics").
Bei einer Einstellung auf Position
10 blei-
ben die Wellenformen der VCO unbeein-
flusst. Je weiter dieser Regler nach links (in
Richtung 0 gestellt wird, umso höhere Fre-
quenzen
(obere, Harmonische)
werden
ausgesiebt. Geringere Harmonische führen
zu einem runden und weichen Klang.
Ө RESONANCE
Mit diesem Knopf wird die Stärke der an
der Einsatzfrequenz
des VCF erzeugten
Resonanzen eingestellt. Doch sei auch hier
vor Übersteuerung gewarnt.
Ө KBDTRACK
Bestimmt den Grad, in welchem die
Grenzfrequenz
sich
im Verhältnis zur
Höhe der gespielten Note verändert. Da-
durch lassen sich unnatürliche Verände-
rungen der Klangfarbe an verschiedenen
Stellen der Tastatur vermeiden.
Die VCF-Grenzfrequenz
steigt und fällt
im Verhältnis zur Tonhöhe um die folgen-
den
Beträge:
0%
bei
OFF,
25%
bei
QUARTER,
50%
bei HALF,
100% bei
FULL
und
150% bei OVER.
Um diese
Funktion zu veranschaulichen, stellen Sie
die Grenzfrequenz auf 5, Resonanz auf
10, EG-Intensität auf O und KBD TRACK
auf FULL. Beachten Sie, wie die Reso-
nanz-Eigenschwingzahl sich mit der Höhe
der gespielten Noten verändert.
© EGINTENSITY
Dient zur automatischen Modulation
der Grenzfrequenz mit VCF EG.
Stellungen
von
der Mitte
nach
rechts
liefern eine im Vergleich zur VCF
EG-
Hüllkurve
hellere
Klangfarbe.
Bei
Ein-
stellungen von der Mitte nach links erzielt
man ungewöhnliche Effekte, weil sich die
Klangfarbe
im umgekehrten
Verhältnis
zur Hüllkurve ändert.
© CUTOFF FREQ
Permet d'ajuster la fréquence de cou-
pure du filtre passe-bas (Se reporter au
paragraphe intitulé "Principes de base du
synthétiseur").
En position 10, la forme d'onde de l'oscil-
lateur VCO passe sans subir de change-
ment. Au fur et à mesure que le bouton est
tourné vers le bas, de plus en plus d'har-
moniques supérieure sont filtrées et ceci
permet d'obtenir un son plus moelleux.
Ө RESONANCE
Ajuste le degré de résonance
produit
autour de la fréquence de coupure. II faut
faire attention car des oscillations se pro-
duisent si le bouton est tourné au maximum.
© KBD TRACK
Sélectionne
le degré
auquel
la fré-
quence de coupure varie en proportion de
la hauteur du son de la note jouée. Ceci
évite que des sonorités peu naturelles
changent de timbre à différents points du
clavier.
La fréquence de coupure du filtre VCF
augmente
et chute en proportion
à la
hauteur
du
son
dans
les proportions
suivantes: 0% sur OFF, 25% sur QUAR-
TER, 50% sur HALF, 100% sur FULL et
150% sur OVER. Pour que cette fonction
soit pleinement
révélée, faire un réglage
de la fréquence de coupure
sur 5, de
résonance sur 10, d'intensité de EG sur 0
et de KBD TRACK sur FULL. Vérifier la
facon dont la fréquence à auto-oscillation
de résonance change avec la hauteur du
son des notes jouées.
Ө EG INTENSITY
Commande
une modulation automa-
tique de la fréquence de coupure par le
générateur VCF EG. Avec les réglages vers
la droite a partir de la position centrale, le
timbre devient plus brillant en proportion
de l'enveloppe du VCF
EG. Avec les
réglages vers
la gauche a partir de la
Position centrale, des effets inhabituels
sont obtenus parce que le timbre change
en proportion inverse à l'enveloppe.
VCF CUT OFF control
This determines the initial cutoff fre-
quency of the filter. At O, the cutoff is so
low that no sound will be passed. As you
turn
the
control
clockwise
(towards
higher
numbers),
the cutoff
frequency
increases
and
the note
will
begin
to
sound, first with a dark, muted timbre
and then with a brighter one. At 10, the
cutoff point is above any audible har-
monic and the sound will be very bright.
Ө RESONANCE
The second way that a filter modifies
timbre
is by adding
resonance,
(also
known as "O", "Peak" or Emphasis") at
the cutoff point. Resonance is useful for
a wide variety of sounds, such as organ,
french horn, classic synth bass and lead
sounds, and
many
special effects.
The
RESONANCE
control allows you to vary
the amount
of resonance
from O to
self-oscillation.
