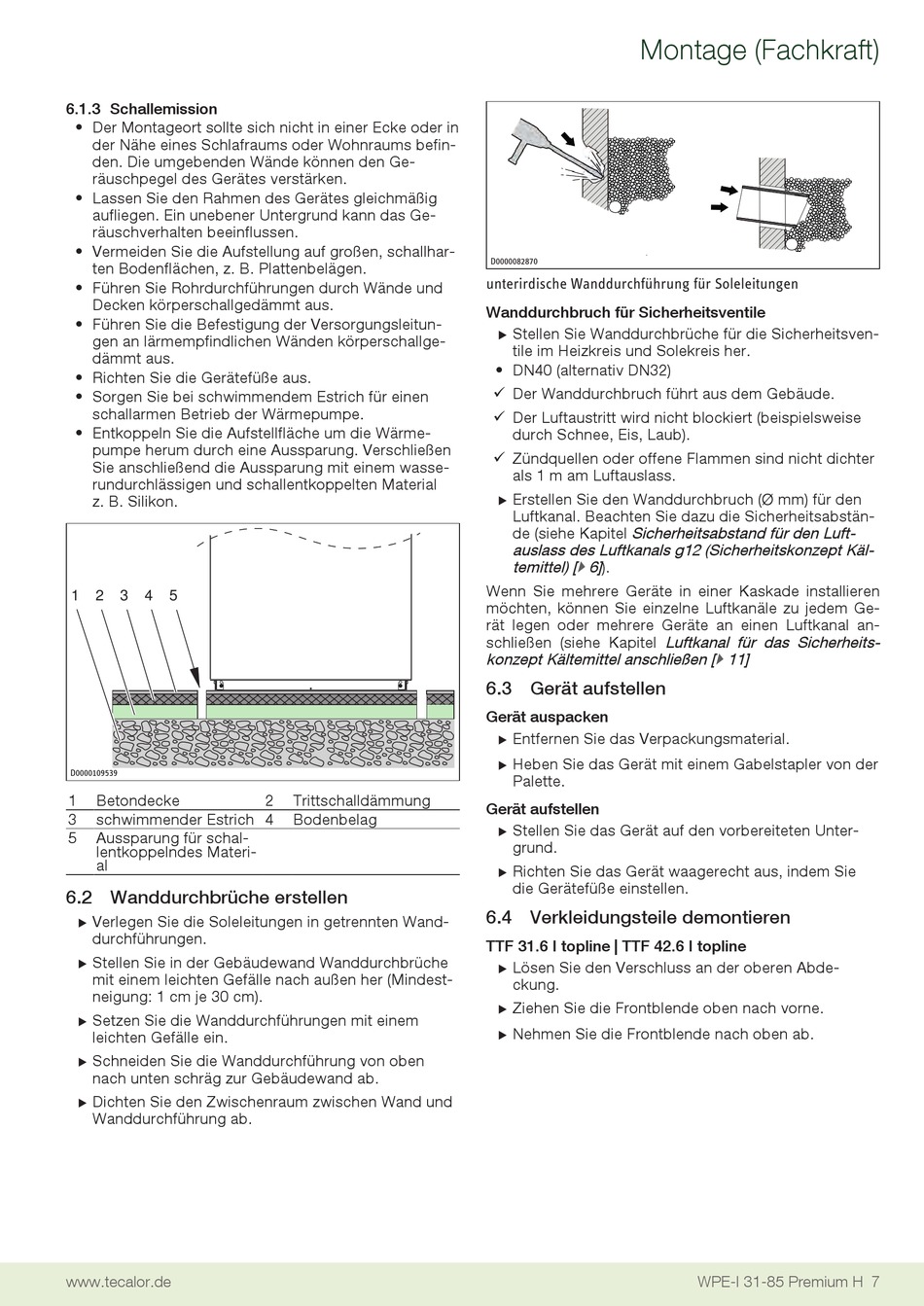

6.1.3 Schallemission
• Der Montageort sollte sich nicht in einer Ecke oder in
der Nähe eines Schlafraums oder Wohnraums befin-
den. Die umgebenden Wände können den Ge-
räuschpegel des Gerätes verstärken.
• Lassen Sie den Rahmen des Gerätes gleichmäßig
aufliegen. Ein unebener Untergrund kann das Ge-
räuschverhalten beeinflussen.
• Vermeiden Sie die Aufstellung auf großen, schallhar-
ten Bodenflächen, z. B. Plattenbelägen.
• Führen Sie Rohrdurchführungen durch Wände und
Decken körperschallgedämmt aus.
• Führen Sie die Befestigung der Versorgungsleitun-
gen an lärmempfindlichen Wänden körperschallge-
dämmt aus.
• Richten Sie die Gerätefüße aus.
• Sorgen Sie bei schwimmendem Estrich für einen
schallarmen Betrieb der Wärmepumpe.
• Entkoppeln Sie die Aufstellfläche um die Wärme-
pumpe herum durch eine Aussparung. Verschließen
Sie anschließend die Aussparung mit einem wasse-
rundurchlässigen und schallentkoppelten Material
z. B. Silikon.
1
2
3
4
5
D0000109539
1
Betondecke
3
schwimmender Estrich 4
5
Aussparung für schal-
lentkoppelndes Materi-
al
6.2 Wanddurchbrüche erstellen
Verlegen Sie die Soleleitungen in getrennten Wand-
u
durchführungen.
Stellen Sie in der Gebäudewand Wanddurchbrüche
u
mit einem leichten Gefälle nach außen her (Mindest-
neigung: 1 cm je 30 cm).
Setzen Sie die Wanddurchführungen mit einem
u
leichten Gefälle ein.
Schneiden Sie die Wanddurchführung von oben
u
nach unten schräg zur Gebäudewand ab.
Dichten Sie den Zwischenraum zwischen Wand und
u
Wanddurchführung ab.
www.tecalor.de
2
Trittschalldämmung
Bodenbelag
Montage (Fachkraft)
A
C
D0000082870
unterirdische Wanddurchführung für Soleleitungen
Wanddurchbruch für Sicherheitsventile
Stellen Sie Wanddurchbrüche für die Sicherheitsven-
u
tile im Heizkreis und Solekreis her.
• DN40 (alternativ DN32)
ü Der Wanddurchbruch führt aus dem Gebäude.
ü Der Luftaustritt wird nicht blockiert (beispielsweise
durch Schnee, Eis, Laub).
ü Zündquellen oder offene Flammen sind nicht dichter
als 1 m am Luftauslass.
Erstellen Sie den Wanddurchbruch (Ø mm) für den
u
Luftkanal. Beachten Sie dazu die Sicherheitsabstän-
de (siehe Kapitel Sicherheitsabstand für den Luft-
auslass des Luftkanals g12 (Sicherheitskonzept Käl-
temittel) [} 6] ).
Wenn Sie mehrere Geräte in einer Kaskade installieren
möchten, können Sie einzelne Luftkanäle zu jedem Ge-
rät legen oder mehrere Geräte an einen Luftkanal an-
schließen (siehe Kapitel Luftkanal für das Sicherheits-
konzept Kältemittel anschließen [} 11]
6.3 Gerät aufstellen
Gerät auspacken
Entfernen Sie das Verpackungsmaterial.
u
Heben Sie das Gerät mit einem Gabelstapler von der
u
Palette.
Gerät aufstellen
Stellen Sie das Gerät auf den vorbereiteten Unter-
u
grund.
Richten Sie das Gerät waagerecht aus, indem Sie
u
die Gerätefüße einstellen.
6.4 Verkleidungsteile demontieren
TTF 31.6 I topline | TTF 42.6 I topline
Lösen Sie den Verschluss an der oberen Abde-
u
ckung.
Ziehen Sie die Frontblende oben nach vorne.
u
Nehmen Sie die Frontblende nach oben ab.
u
B
D
WPE-I 31-85 Premium H 7
