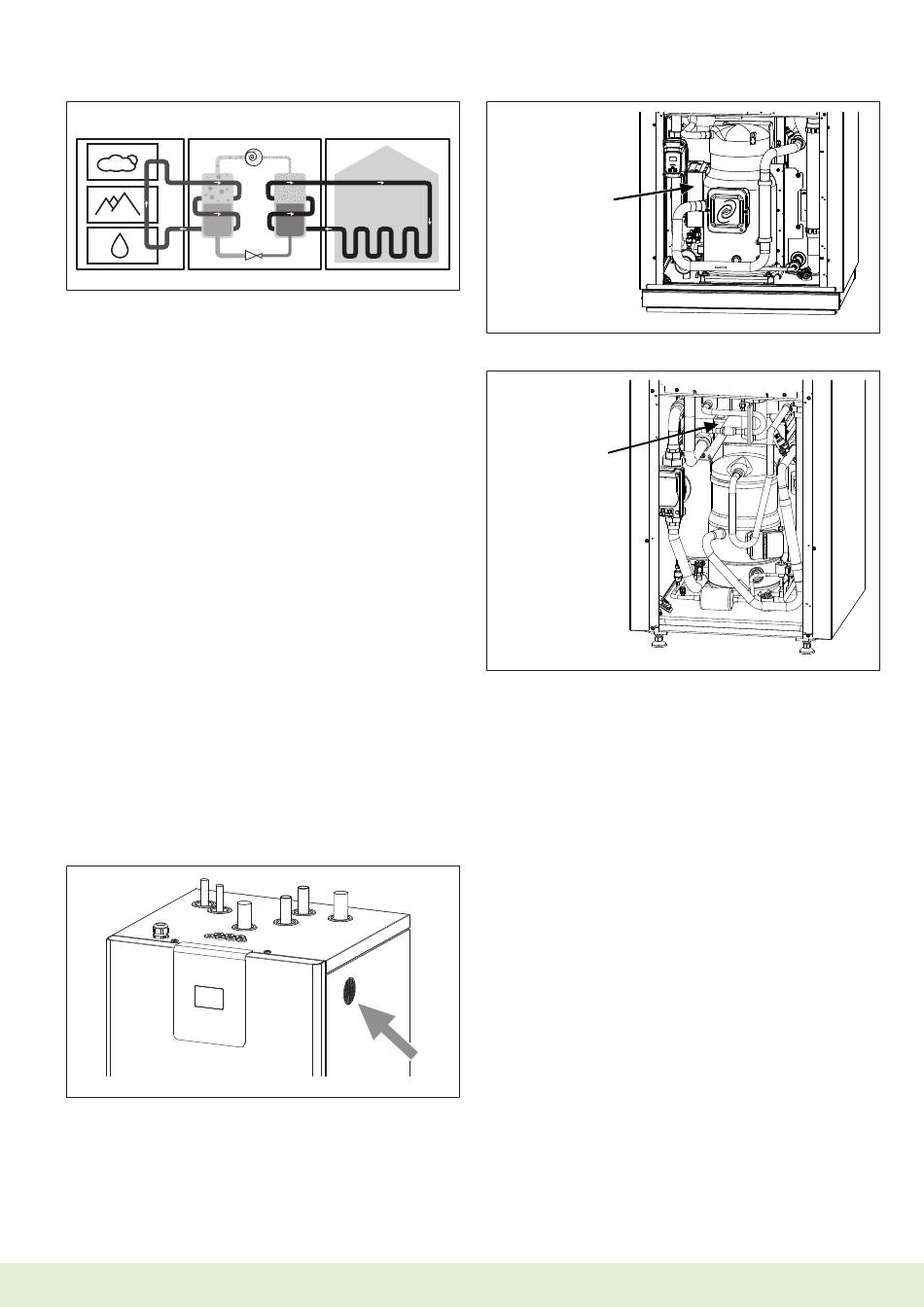

1
4
5
7
8
6
D0000112018
1 Wärmequelle
3 Wärmeverteilsystem
(Heizkreis)
5 Erdreich
7 Umweltenergie
9 Verdichter
11 Expansionsventil
Zusatzheizung
Im Puffer- und Trinkwarmwasser-Speicher können Sie
einen Elektro-Einschraub-Heizkörper installieren, der als
Zusatzheizung dient. Alternativ können Sie einen zweiten
Wärmeerzeuger als Zusatzheizung in die Anlage einbin-
den.
Wenn der Wärmebedarf des Heizungssystems die Heiz-
leistung der Wärmepumpe übersteigt, wird die Zusatz-
heizung aktiviert, um den Restwärme-Bedarf abzude-
cken.
Wenn Sie die Heißgas-Funktion nutzen, kann die Wär-
mepumpe ohne Zusatzheizung Trinkwarmwasser-Tem-
peraturen über 60 °C bereitstellen. Das verdichtete Käl-
temittel gibt in einem Heißgas-Wärmeübertrager die vom
Verdichter aufgenommene Energie an das Warmwasser
ab. Anschließend strömt das Kältemittel in einen zweiten
Wärmeübertrager, in dem die Energie an das Heizwas-
ser abgegeben wird.
Lüftung: Inverterkühlung TTF 57.6 I topline und TTF
85.6 I topline
An der oberen rechten Geräteseite ist ein Lüfter verbaut.
Der Lüfter ist für die Inverterkühlung zuständig.
D0000094658
Luftaustrittsgitter
Lüftung: Sicherheitskonzept Kältemittel
Das Gerät ist mit einem Leckagedetektor für das im Ge-
rät befindliche Kältemittel ausgestattet. Wenn austreten-
des Kältemittel erkannt wird, wird der Lüfter eingeschal-
tet. Das Kältemittel wird über den Luftkanal nach drau-
ßen geleitet und gelangt nicht in den Aufstellraum.
www.tecalor.de
2
3
9
10
11
2 Wärmepumpe (Kälte-
kreis)
4 Luft
6 Wasser
8 Verdampfer
10 Verflüssiger
Gerätebeschreibung
TTF 57.6 I topline
TTF 85.6 I topline
D0000117945
Lüfterposition
TTF 31.6 I topline
TTF 42.6 I topline
D0000118215
Lüfterposition
4.2 Lieferumfang
• 1× Außenfühler
• 1× Klappferrit
• 1× Anlegefühler
• Dichtungen für die Anschlüsse der Wasserleitungen
und Soleleitungen
4.3 Zubehör
4.3.1 Optionales Zubehör
• Internet Service Gateway ISG
Mit dem Internet Service Gateway ISG lässt sich die Be-
dienung der Wärmepumpe im lokalen Heimnetz und un-
terwegs über Internet realisieren.
• Erweiterungsmodul EM 33-87
• Erweiterungsmodul im Wandaufbaugehäuse EMW
33-87
• Heißgas-Set HG Set 33-87
• Fernbedienung FE 33-87
• Durchlaufspeicher SBS 601-1501 W (SOL)
• Elektro-Einschraub-Heizkörper BGC 2/60
• Strömungswächter (quellenseitig) FS-HP
• Raumtemperatur-Fühler (zum Kühlen) FEW
• Pufferspeicher (zum Kühlen)
• Außentemperatur-Fühler T35
• Vorlauftemperatur-Fühler T33
TTF 31.6 I topline | TTF 42.6 I topline
• Druckschlauch SD 32-0.6 G
• Druckschlauch SDB 40-0.8 G
WPE-I 31-85 Premium H 5
