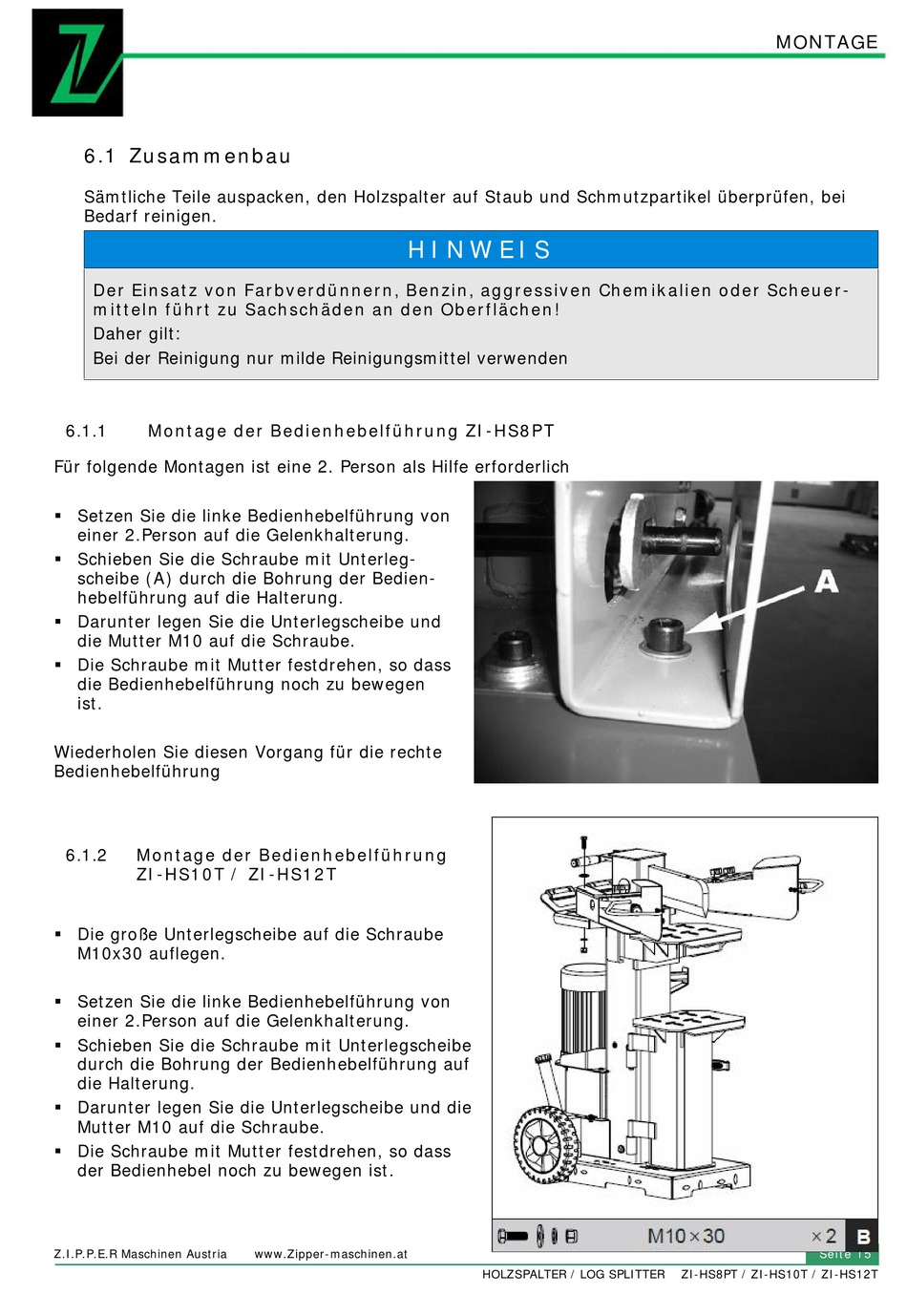

6.1 Zusammenbau

Sämtliche Teile auspacken, den Holzspalter auf Staub und Schmutzpartikel überprüfen, bei
Bedarf reinigen.
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuer-
mitteln führt zu Sachschäden an den Oberflächen!
Daher gilt:
Bei der Reinigung nur milde Reinigungsmittel verwenden
6.1.1 Montage der Bedienhebelführung ZI-HS8PT
Für folgende Montagen ist eine 2. Person als Hilfe erforderlich
 Setzen Sie die linke Bedienhebelführung von
einer 2.Person auf die Gelenkhalterung.
 Schieben Sie die Schraube mit Unterleg-
scheibe (A) durch die Bohrung der Bedien-
hebelführung auf die Halterung.
 Darunter legen Sie die Unterlegscheibe und
die Mutter M10 auf die Schraube.
 Die Schraube mit Mutter festdrehen, so dass
die Bedienhebelführung noch zu bewegen
ist.
Wiederholen Sie diesen Vorgang für die rechte
Bedienhebelführung
6.1.2 Montage der Bedienhebelführung
ZI-HS10T / ZI-HS12T
 Die große Unterlegscheibe auf die Schraube
M10x30 auflegen.
 Setzen Sie die linke Bedienhebelführung von
einer 2.Person auf die Gelenkhalterung.
 Schieben Sie die Schraube mit Unterlegscheibe
durch die Bohrung der Bedienhebelführung auf
die Halterung.
 Darunter legen Sie die Unterlegscheibe und die
Mutter M10 auf die Schraube.
 Die Schraube mit Mutter festdrehen, so dass
der Bedienhebel noch zu bewegen ist.
