Original Betriebsanleitung
EN
Operation Manual
HOLZSPALTER / LOG SPLITTER
ZI-HS8PT / ZI-HS10T / ZI-HS12T
EAN: 912003923858 6 / 912003923149 5 / 912003923150 1
DE
Bedienungsanleitung und Si-
cherheitshinweise vor Erstinbe-
triebnahme lesen und beachten!

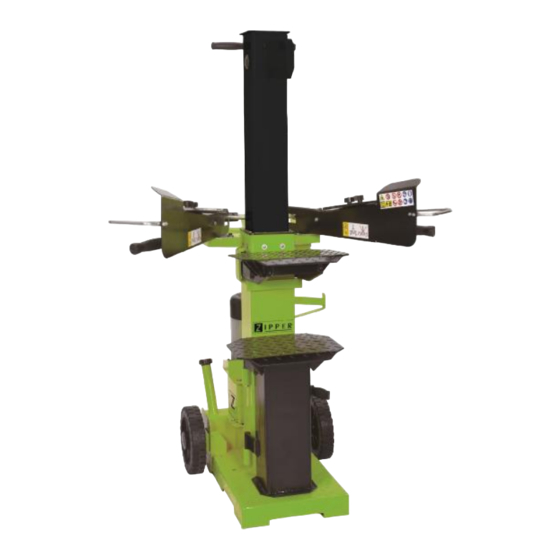

Holzspalter
Log splitter
EN
Read the operation manual care-
fully before first use.
Stand: 03.06.2014 – Revision 01 – DE/EN
