Installation
Installation und Anschluss eines Target-Moduls
WICHTIG: Beachten Sie die Sicherheitshinweise im Installationshandbuch!
 Schließen Sie den Target-Computer an das Target-Modul an.
 Verbinden Sie die Transmission-Schnittstelle des Target-Moduls mit einem
Dynamic Port einer kompatiblen IO-Karte.
HINWEIS: Es sind verschiedene Varianten des Target-Moduls zum Anschluss
unterschiedlicher Signaltypen und Übertragungsmedien verfügbar.
Eine detaillierte Auflistung der Module und ausführliche Installationsanweisun-
gen finden Sie im separaten Handbuch

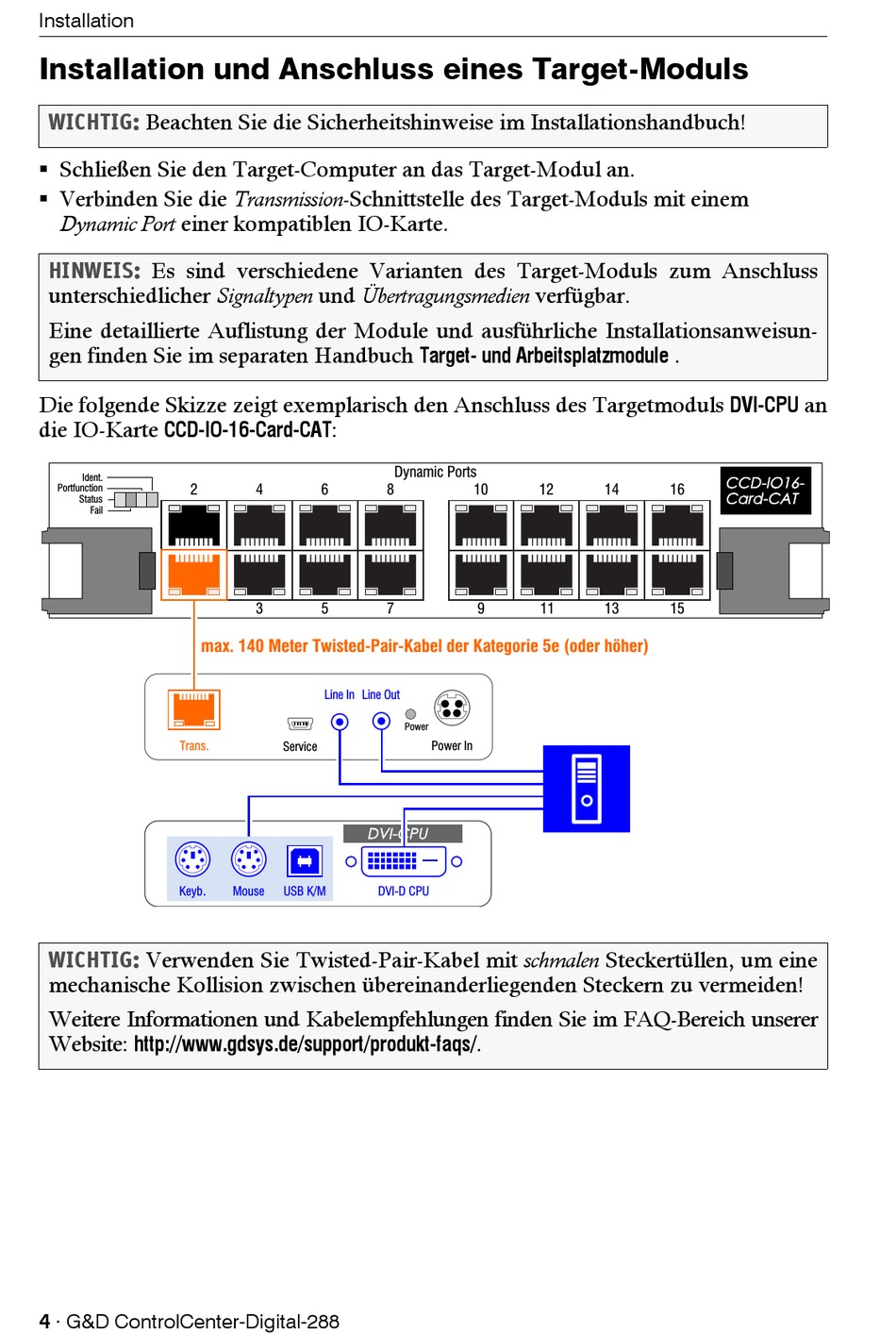

Die folgende Skizze zeigt exemplarisch den Anschluss des Targetmoduls
die IO-Karte CCD-IO-16-Card-CAT
Ident.
2
Portfunction
Status
Fail
max. 140 Meter Twisted-Pair-Kabel der Kategorie 5e (oder höher)
Trans.
.
Keyb
WICHTIG:
Verwenden Sie Twisted-Pair-Kabel mit schmalen Steckertüllen, um eine
mechanische Kollision zwischen übereinanderliegenden Steckern zu vermeiden!
Weitere Informationen und Kabelempfehlungen finden Sie im FAQ-Bereich unserer
Website:
http://www.gdsys.de/support/produkt-faqs/
4 · G&D ControlCenter-Digital-288
:
Dynamic Ports
4 6 8
3 5 7
Line In Line Out
Service
Mouse USB K/M DVI-D CPU
Target- und Arbeitsplatzmodule
10 12
9 11
Power
Power In
.
.
DVI-CPU
14 16
13 15
an
