Erforderliches Zubehör
 Ein bzw. zwei Twisted-Pair-Kabel der Kategorie 5e (oder höher) zum Anschluss
des Matrixswitches an ein bzw. zwei lokale Netzwerke.
Installation und Anschluss eines Arbeitsplatzmoduls
WICHTIG: Beachten Sie die Sicherheitshinweise im Installationshandbuch!
 Schließen Sie die Geräte des Arbeitsplatzes an das Arbeitsplatzmodul an.
 Verbinden Sie die Transmission-Schnittstelle des Arbeitsplatzmoduls mit einem
Dynamic Port einer kompatiblen IO-Karte.
HINWEIS: Es sind verschiedene Varianten des Arbeitsplatzmoduls zum Anschluss
unterschiedlicher Signaltypen und Übertragungsmedien verfügbar.
Eine detaillierte Auflistung der Module und ausführliche Installationsanweisun-
gen finden Sie im separaten Handbuch

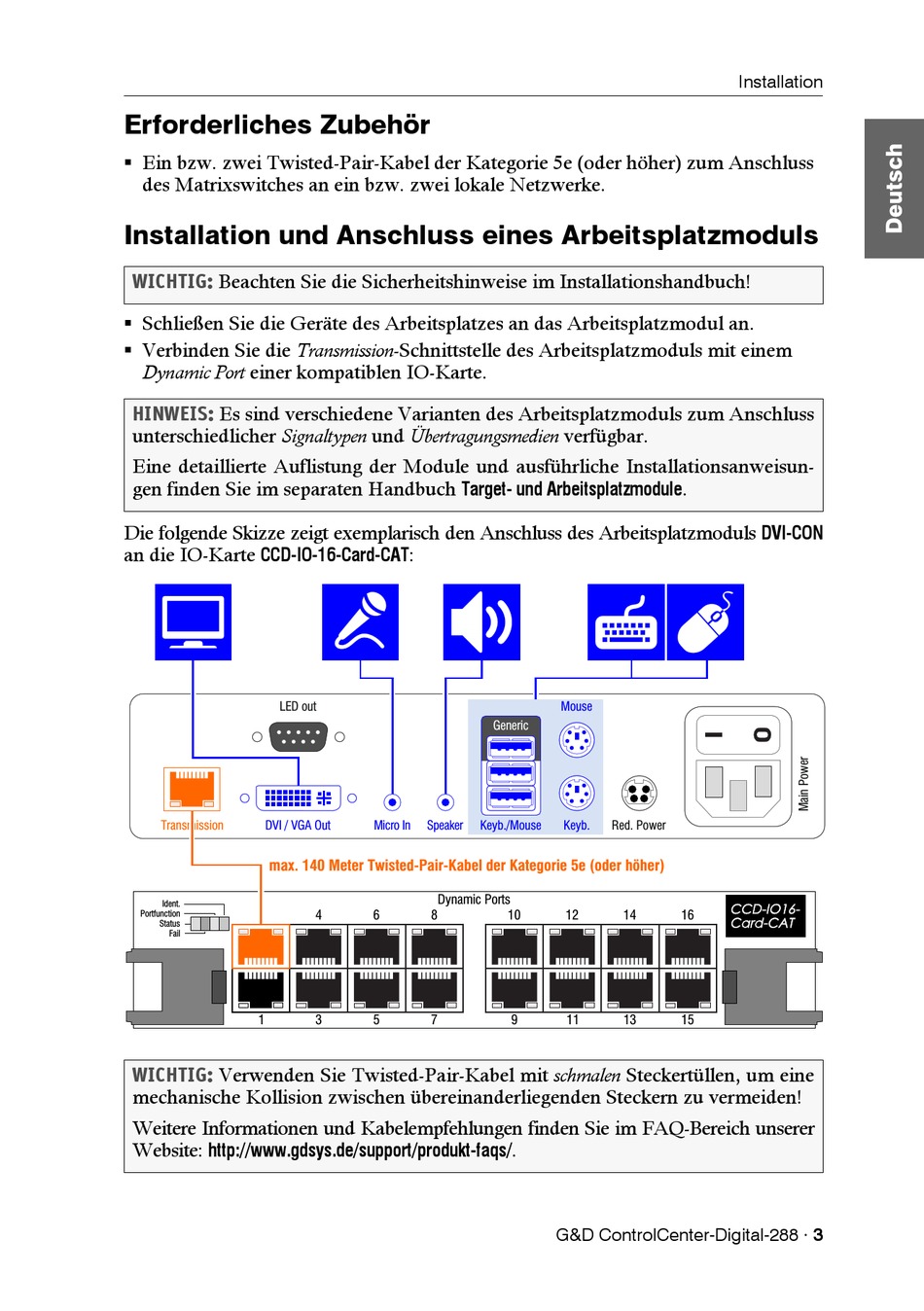

Die folgende Skizze zeigt exemplarisch den Anschluss des Arbeitsplatzmoduls
an die IO-Karte
CCD-IO-16-Card-CAT
LED out
Transmission DVI / VGA Out
max. 140 Meter Twisted-Pair-Kabel der Kategorie 5e (oder höher)
Ident.
Portfunction
Status
Fail
1
WICHTIG: Verwenden Sie Twisted-Pair-Kabel mit schmalen Steckertüllen, um eine
mechanische Kollision zwischen übereinanderliegenden Steckern zu vermeiden!
Weitere Informationen und Kabelempfehlungen finden Sie im FAQ-Bereich unserer
Website:
http://www.gdsys.de/support/produkt-faqs/
Target- und Arbeitsplatzmodule
:
Micro In Speaker Keyb./Mouse
Dynamic Ports
4 6 8
3 5 7
Mouse
Generic
Keyb. Red. Power
10 12 14
9 11 13
.
