Fixierungsset für das Wandstativ
Für zusätzliche Stabilität des Röntgen-Wandstativs ist eine zusätzliche Fixierung für das Rönt-
gen-Wandstativ verfügbar. Die Fixierung wird an der Rückseite des Röntgen-Wandstativs unter der
oberen Abdeckung angebracht und dann an einer Wand befestigt. Dies muss vom Kundendienst
angebracht werden.
Rasterlade
Die Rasterlade wird im Röntgentisch und im Röntgen-Wandstativ angebracht.
Die Kassette bzw. der Detektor sitzt während der Aufnahme in der Klemmhalterung der Rasterlade
und wird relativ zur Belichtungsautomatik (AEC) und zum Raster zentriert.
Die Rasterlade unterstützt Kassetten in Standardformaten sowie DR-Detektoren im Kassettengrö-
ßenformat.
Die Funktionen der Rasterlade können entsprechend den Anforderungen des Kunden konfiguriert
werden.
6
1
2 3
1.
Rasterladeneinschub
2.
Knopf zum Lösen der Bremse
3.
Griff am Rasterladeneinschub
4.
Träger für die Kassette bzw. den Detektor
5.
Knopf zum Drehen der Kassette bzw. des Detektors
6.
Klemmhalterung
7.
Seitliche Klemmhalterung

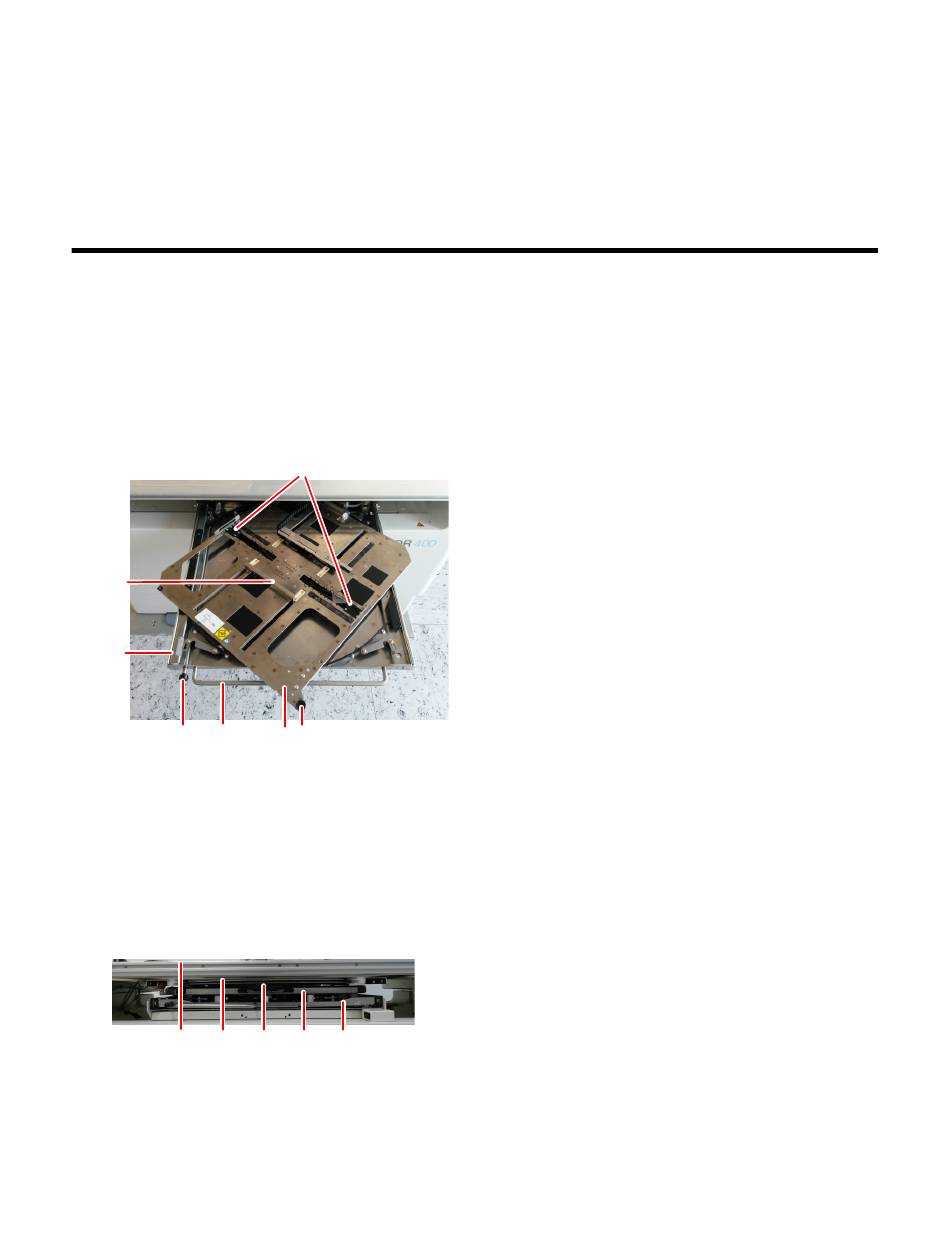

Abbildung 13: Rasterlade
2
1
1.
Tischplatte
2.
Abnehmbares Raster
3.
Belichtungsautomatik (AEC)
4.
Träger für die Kassette bzw. den Detektor
7
4 5
3 4 5
