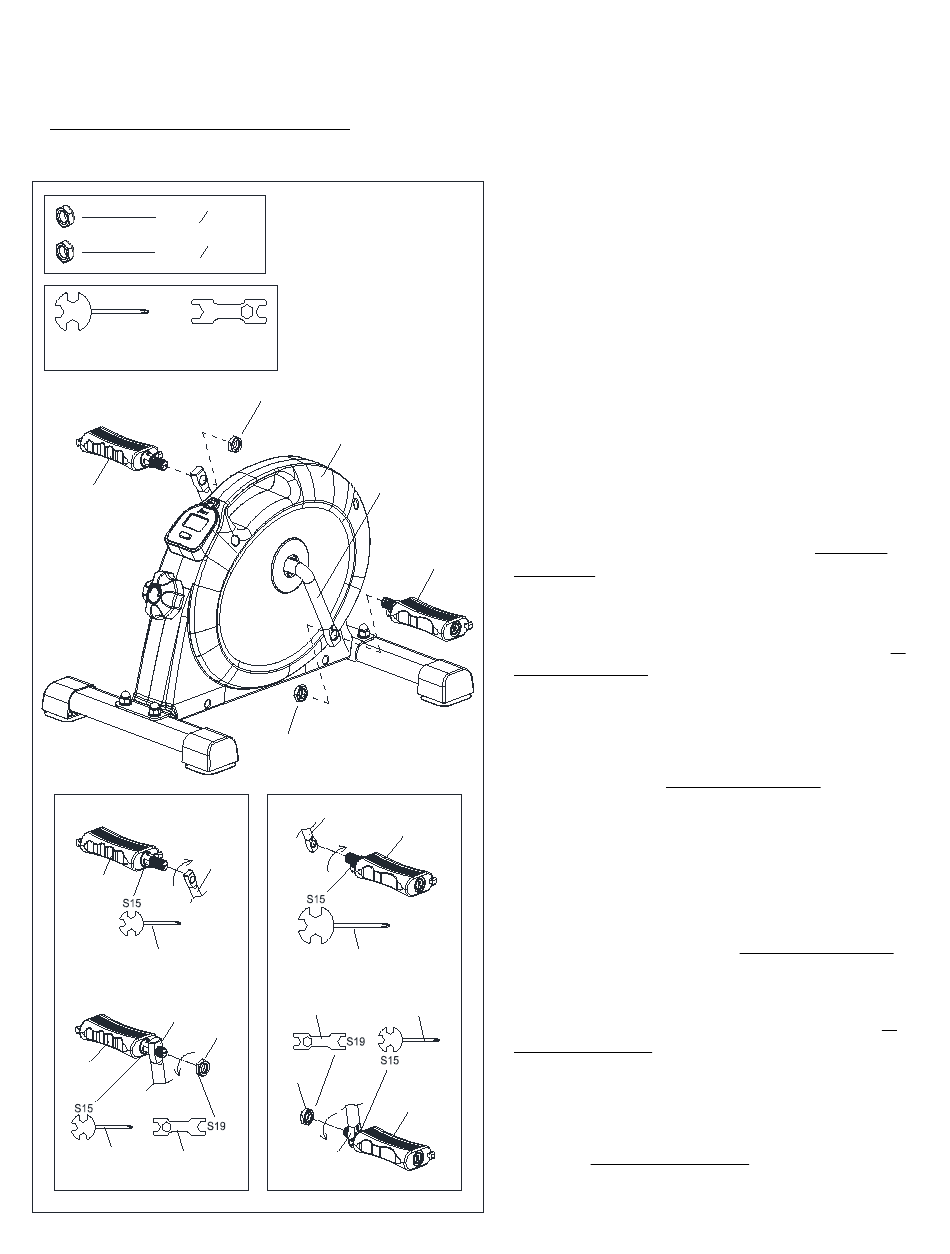

FASE 2:
NOTA: i Pedali Sinistro e Destro (n. 24L e n.
24R) sono contrassegnati da "L" e "R" per
Sinistro e Destro.
ATTENZIONE! Leggere attentamente le
istruzioni perché un montaggio non corretto
può causare danni permanenti alla bicicletta.
Rimuovere i Dadi di Nylon Sinistro e Destro
(n. 13L e n. 13R) situati sui Pedali Sinistro e
Destro (n. 24L e n. 24R).
Allineare il Pedale Sinistro (n. 24L) con il lato
sinistro della Braccio di Manovella (n. 2) a
90°. Inserire delicatamente il Pedale Sinistro
(n. 24L) nel Braccio di Manovella (n. 2) e
ruotare il Pedale Sinistro (n. 24L) in senso
antiorario il più strettamente possibile con la
mano. Utilizzare la Chiave (n. 34) per stringere
e fissare.
Ruotare il Dado in Nylon Sinistro (n. 13L) in
direzione oraria il più possibile con la mano.
Usare la Chiave (n. 34) per tenere il bullone
del pedale sul Pedale Sinistro (n. 24L) e usare
la Chiave (n. 35) per ruotare
contemporaneamente il Dado di Nylon
Sinistro (n. 13L) in direzione oraria, fino a
quando non è serrato sul Braccio di
Manovella (n. 2).
Allineare il Pedale Destro (n. 24R) con il lato
destro del Braccio di Manovella (n. 2) a 90°.
Inserire delicatamente il Pedale Destro (n.
24R) nel Braccio di Manovella (n. 2) e ruotare
il Pedale Destro (n. 24R) in direzione oraria il
più possibile con la mano. Utilizzare la Chiave
(n. 34) per stringere e fissare.
Ruotare il Dado di Nylon Destro (n. 13R) in
senso antiorario il più stretto possibile con la
mano. Usare la Chiave (n. 34) per tenere il
bullone del pedale sul Pedale Destro (n. 24R)
e usare la Chiave (n. 35) per ruotare
contemporaneamente il Dado di Nylon Destro
(n. 13R) in senso antiorario, fino a quando non
è serrato sul Braccio di Manovella (n. 2).
