Wir schätzen Ihre Erfahrungen mit den Produkten von Sunny Health and Fitness. Wenn Sie Hilfe bei der
Ersatzteilbeschaffung oder Fehlerbehebung benötigen, kontaktieren Sie uns bitte unter
support@sunnyhealthfitness.com oder 1-877-90SUNNY (877-907-8669).
1
#13L
"-20 1PC
2
1
#13R
"-20 1PC
2
#34
#35
S13-S14-S15
S17-S19
24L
2
24L
34
2
13L
24L
34
35
13L
1
2
24R
13R
2
24R
34
35
34
13R
24R
2

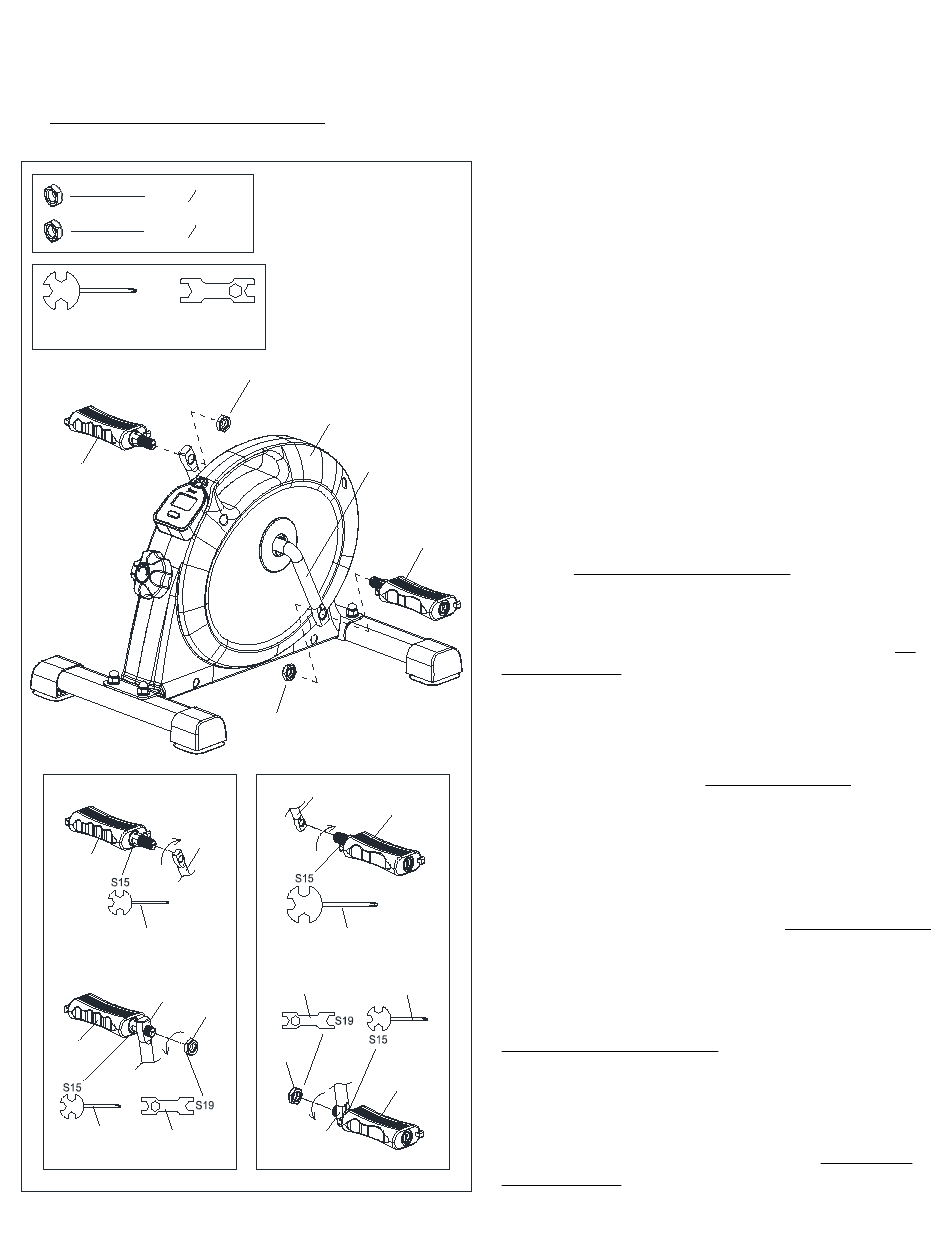

SCHRITT 2:
HINWEIS: Die Linken und Rechten Pedale (Nr.
24L & Nr. 24R) sind mit "L" und "R" für links und
rechts gekennzeichnet.
WARNUNG! Lesen Sie die Anweisungen sorgfältig
durch, da eine unsachgemäße Montage zu
dauerhaften Schäden an Ihrem Fahrrad führen kann.
Entfernen Sie die linken und Rechten
Nylonmuttern (Nr. 13L & Nr. 13R), die sich an den
Linken und Rechten Pedalen (Nr. 24L & Nr. 24R)
befinden.
Richten Sie das Linke Pedal (Nr. 24L) mit der linken
Seite des Kurbelarm (Nr. 2) im 90° Winkel aus.
Führen Sie das Linke Pedal (Nr. 24L) vorsichtig in
den Kurbelarm (Nr. 2) ein und drehen Sie das
Linke Pedal (Nr. 24L) mit der Hand so fest wie
möglich gegen den Uhrzeigersinn. Verwenden Sie
den Schraubenschlüssel (Nr. 34) zum Festziehen
und Sichern.
Drehen Sie die Linke Nylonmutter (Nr. 13L) im
Uhrzeigersinn so fest, wie Sie es mit der Hand
können. Halten Sie mit dem Schraubenschlüssel
(Nr. 34) die Pedalschraube am Linken Pedal (Nr.
24L) fest und drehen Sie gleichzeitig mit dem
Schraubenschlüssel (Nr. 35) die Linke
Nylonmutter (Nr. 13L) im Uhrzeigersinn, bis sie auf
dem Kurbelarm (Nr. 2) festgezogen ist.
Richten Sie das Rechte Pedal (Nr. 24R) mit der
rechten Seite des Kurbelarms (Nr. 2) im 90° Winkel
aus. Führen Sie das Rechte Pedal (Nr. 24R)
vorsichtig in den Kurbelarm (Nr. 2) ein und drehen
Sie das Rechte Pedal (Nr. 24R) im Uhrzeigersinn
so fest, wie Sie es mit Ihrer Hand können.
Verwenden Sie den Schraubenschlüssel (Nr. 34)
zum Festziehen und Sichern.
Drehen Sie die Rechte Nylonmutter (Nr. 13R)
gegen den Uhrzeigersinn so fest, wie Sie es mit der
Hand können. Halten Sie mit dem
Schraubenschlüssel (Nr. 34) die Pedalschraube
am Rechten Pedal (Nr. 24R) fest und drehen Sie
gleichzeitig mit dem Schraubenschlüssel (Nr. 35)
die Rechten Nylonmutter (Nr. 13R) gegen den
Uhrzeigersinn, bis sie auf dem Kurbelarm (Nr. 2)
festgezogen ist.
34
