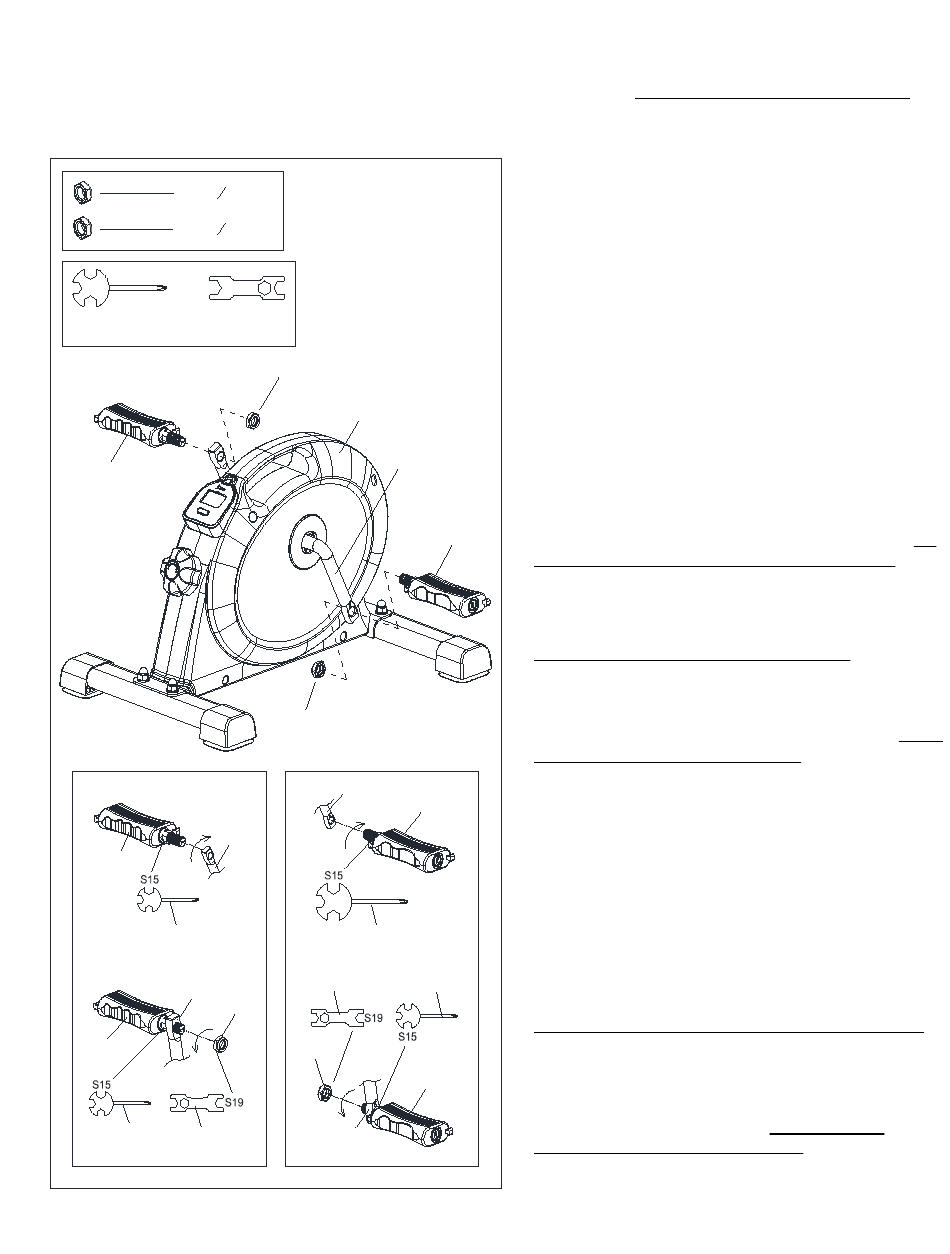

PASO 2:
NOTA: Los Pedales Izquierdo y Derecho
(n.° 24L y n.° 24R) están marcados «L» y
«R» para Izquierdo y Derecho.
ADVERTENCIA Lea atentamente las
instrucciones, ya que un montaje incorrecto
puede causar daños permanentes a su
bicicleta.
Retire las Tuercas de Nylon Izquierda y
Derecha (n.° 13L y n.° 13R) ubicadas en los
Pedales Izquierdo y Derecho (n.° 24L y No.
24R).
Alinee el Pedal Izquierdo (n.° 24L) con el
lado izquierdo del Brazo de Manivela (n.° 2)
a 90°. Inserte suavemente el Pedal
Izquierdo (n.° 24L) en el Brazo de Manivela
(n.° 2) y gire el Pedal Izquierdo (n.° 24L) en
el sentido contrario a las agujas del reloj tan
fuerte como pueda con la mano. Utilice la
Llave (n.° 34) para apretar y asegurar.
Gire la Tuerca de Nylon Izquierda (n.° 13L)
en el sentido de las agujas del reloj tan fuerte
como pueda con la mano. Utilice la Llave (n.°
34) para sujetar el perno del Pedal Izquierdo
(n.° 24L) y utilice la Llave (n.° 35) para girar
la Tuerca de Nylon Izquierda (n.° 13L) en el
sentido de las agujas del reloj al mismo
tiempo, hasta que quede apretada en el
Brazo de Manivela (n.° 2).
Alinee el Pedal Derecho (n.° 24R) con el
lado derecho del Brazo de Manivela (n.° 2) a
90°. Inserte suavemente el Pedal Derecho
(n.° 24R) en el Brazo de Manivela (n.° 2) y
gire el Pedal Derecho (n.° 24R) en el sentido
de las agujas del reloj tan fuerte como pueda
con la mano. Utilice la Llave (No. 34) para
apretar y asegurar.
Gire la Tuerca de Nylon Derecha (n.° 13R)
en el sentido contrario a las agujas del reloj
tan fuerte como pueda con la mano. Utilice la
Llave (n.° 34) para sujetar el tornillo del
pedal en el Pedal Derecho (n.° 24R) y utilice
la Llave (n.° 35) para girar la Tuerca de
Nylon Derecha (n.° 13R) en el sentido
contrario a las agujas del reloj al mismo
tiempo, hasta que quede apretada en el
Brazo de Manivela (n.° 2).
