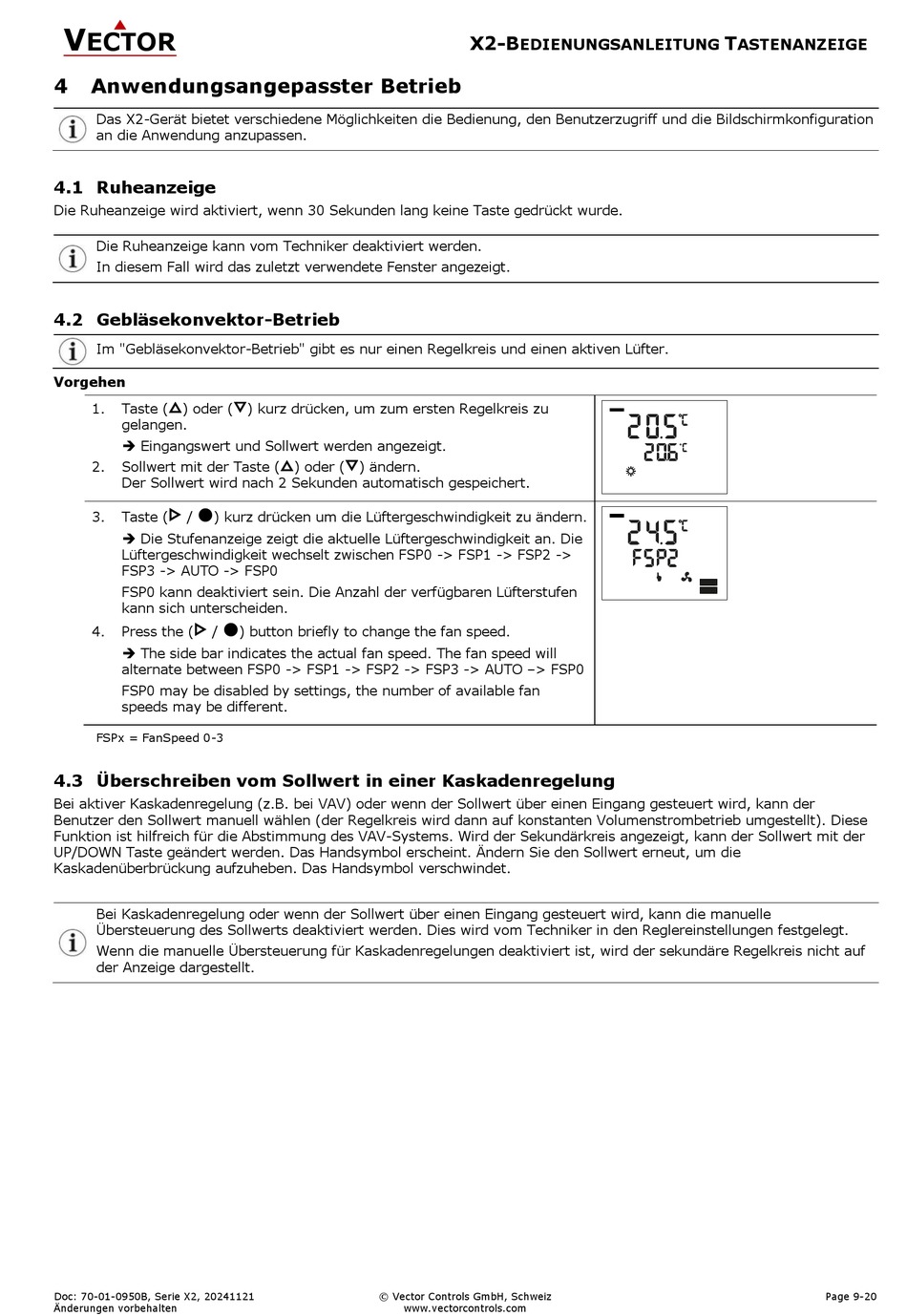

4 Anwendungsangepasster Betrieb
Das X2-Gerät bietet verschiedene Möglichkeiten die Bedienung, den Benutzerzugriff und die Bildschirmkonfiguration
an die Anwendung anzupassen.
4.1 Ruheanzeige
Die Ruheanzeige wird aktiviert, wenn 30 Sekunden lang keine Taste gedrückt wurde.
Die Ruheanzeige kann vom Techniker deaktiviert werden.
In diesem Fall wird das zuletzt verwendete Fenster angezeigt.
4.2 Gebläsekonvektor-Betrieb
Im "Gebläsekonvektor-Betrieb" gibt es nur einen Regelkreis und einen aktiven Lüfter.
Vorgehen
1. Taste ( ) oder ( ) kurz drücken, um zum ersten Regelkreis zu
gelangen.
➔ Eingangswert und Sollwert werden angezeigt.
2. Sollwert mit der Taste ( ) oder ( ) ändern.
Der Sollwert wird nach 2 Sekunden automatisch gespeichert.

3. Taste ( / ) kurz drücken um die Lüftergeschwindigkeit zu ändern.
➔ Die Stufenanzeige zeigt die aktuelle Lüftergeschwindigkeit an. Die
Lüftergeschwindigkeit wechselt zwischen FSP0 -> FSP1 -> FSP2 ->
FSP3 -> AUTO -> FSP0
FSP0 kann deaktiviert sein. Die Anzahl der verfügbaren Lüfterstufen
kann sich unterscheiden.

4. Press the ( /
➔ The side bar indicates the actual fan speed. The fan speed will
alternate between FSP0 -> FSP1 -> FSP2 -> FSP3 -> AUTO –> FSP0
FSP0 may be disabled by settings, the number of available fan
speeds may be different.
FSPx = FanSpeed 0-3
4.3 Überschreiben vom Sollwert in einer Kaskadenregelung
Bei aktiver Kaskadenregelung (z.B. bei VAV) oder wenn der Sollwert über einen Eingang gesteuert wird, kann der
Benutzer den Sollwert manuell wählen (der Regelkreis wird dann auf konstanten Volumenstrombetrieb umgestellt). Diese
Funktion ist hilfreich für die Abstimmung des VAV-Systems. Wird der Sekundärkreis angezeigt, kann der Sollwert mit der
UP/DOWN Taste geändert werden. Das Handsymbol erscheint. Ändern Sie den Sollwert erneut, um die
Kaskadenüberbrückung aufzuheben. Das Handsymbol verschwindet.
Bei Kaskadenregelung oder wenn der Sollwert über einen Eingang gesteuert wird, kann die manuelle
Übersteuerung des Sollwerts deaktiviert werden. Dies wird vom Techniker in den Reglereinstellungen festgelegt.
Wenn die manuelle Übersteuerung für Kaskadenregelungen deaktiviert ist, wird der sekundäre Regelkreis nicht auf
der Anzeige dargestellt.
