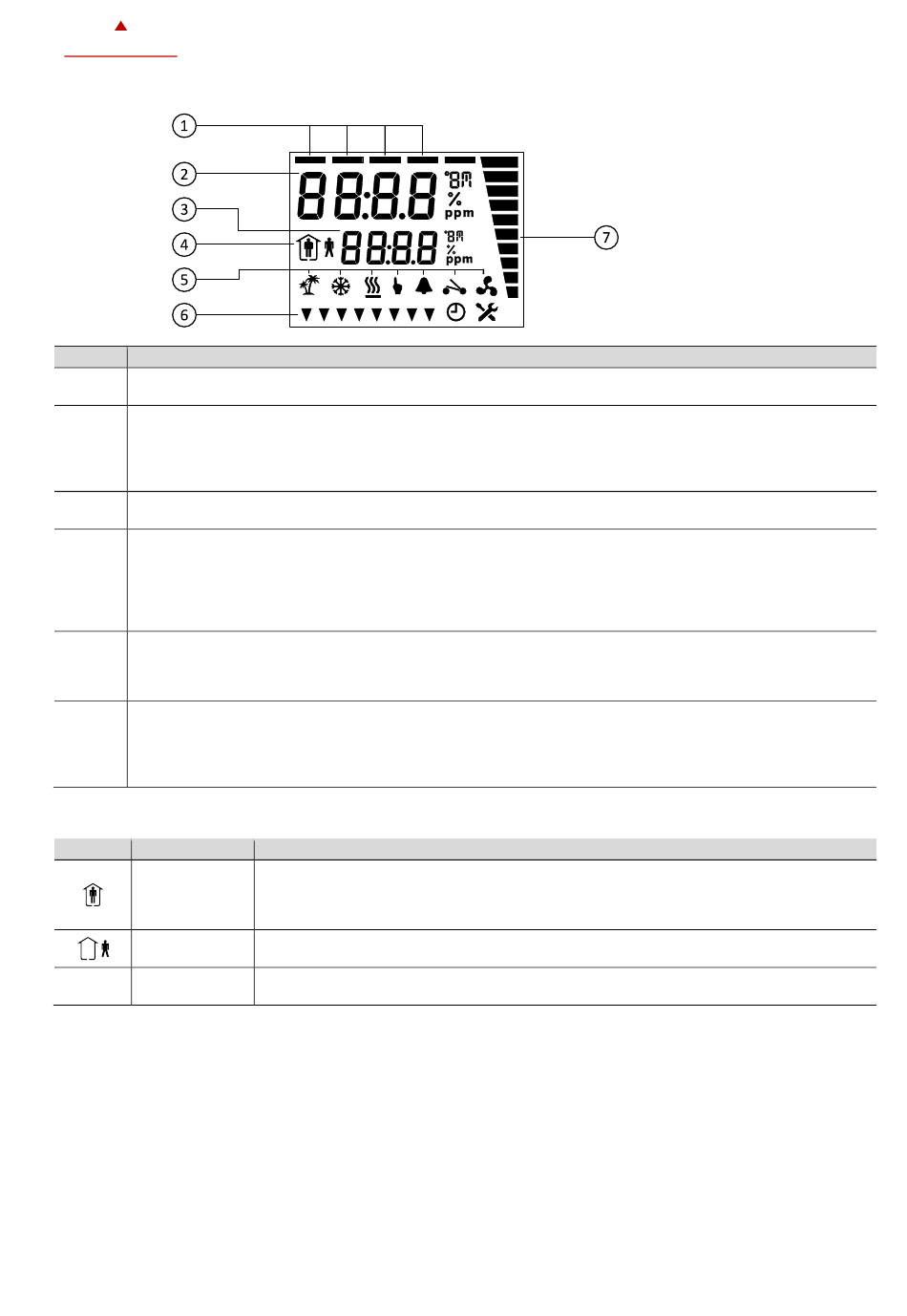

2.3.3 OPF2 series Display
Pos. Function / Description
1 Control loop indication
- When changing setpoints, the top bar indicates the control loop (1-4) that is being changed.
2 Large digits
3 Small digits
- The large and small digits are used to show current input values, acting setpoints, alarms and
errors, submenu text or setup and configuration values, depending on the operating state of the
controller.
4 Operating Mode
- See chapter 2.4
5 Controlling Mode
- See chapter 2.5
Alarm
- See chapter 2.7
Fan is active / fan auto mode
- In auto mode fan speed is automatically regulated by the controller.
6 Triangle indication
- In idle display, the triangles in the display indicate active digital outputs.
- In parameter setting, the triangles in the display are used for setting weekly time schedules
indicating the days of the week the schedule is active.
7 Side bar indication
- The side bar represents the analog indication of a value while 1 bar represents a small value and all
bars active represent the maximum value.
- No side bar is displayed if in configuration disabled.
- When creating schedules, the sidebar serves as a navigation aid for the corresponding steps.
2.4 Betriebsart
Anzeige Modus
Anwesend
(Komfort)
Abwesend
(ECO)
Standby-Modus
OFF
(Feiertag)
Doc: 70-01-0950B, Serie X2, 20241121
Änderungen vorbehalten
Beschreibung
Das X2-Gerät hält die in den einzelnen Regelkreisen definierten Solltemperatur für die
Betriebsart "Anwesend" (Komfort) ein.
In der Betriebsart "Anwesend" kann der Lüfter auf automatische oder manuelle
Lüftergeschwindigkeit eingestellt werden.
Das X2-Gerät hält die in den einzelnen Regelkreisen definierten Solltemperatur für die
Betriebsart "Abwesend" (ECO, ökonomisch) ein.
Das X2-Gerät läuft im Standby-Modus. Das System ist gegen Überhitzung und Frost
geschützt, falls aktiviert. Die Eingänge werden auf Alarme überwacht.
