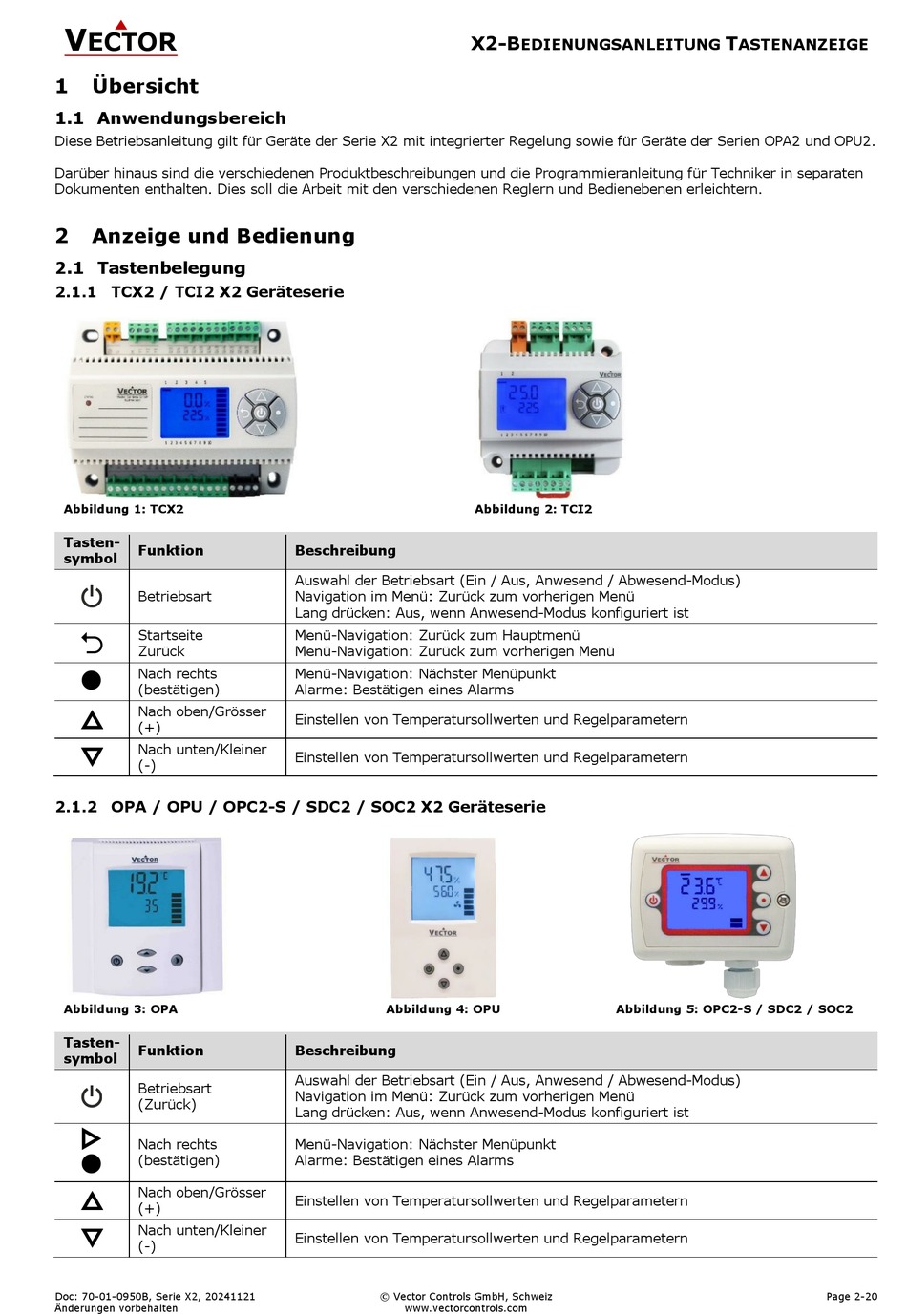

Vector X2 Serie Bedienungsanleitung Seite 2

V
ECTOR
1 Übersicht
1.1 Anwendungsbereich
Diese Betriebsanleitung gilt für Geräte der Serie X2 mit integrierter Regelung sowie für Geräte der Serien OPA2 und OPU2.
Darüber hinaus sind die verschiedenen Produktbeschreibungen und die Programmieranleitung für Techniker in separaten
Dokumenten enthalten. Dies soll die Arbeit mit den verschiedenen Reglern und Bedienebenen erleichtern.
2 Anzeige und Bedienung
2.1 Tastenbelegung
2.1.1 TCX2 / TCI2 X2 Geräteserie
Abbildung 1: TCX2
Tasten-
Funktion
symbol
Betriebsart

Startseite
Zurück
Nach rechts

(bestätigen)
Nach oben/Grösser
(+)
Nach unten/Kleiner
(-)
2.1.2 OPA / OPU / OPC2-S / SDC2 / SOC2 X2 Geräteserie
Abbildung 3: OPA
Tasten-
Funktion
symbol
Betriebsart
(Zurück)
Nach rechts

(bestätigen)
Nach oben/Grösser
(+)
Nach unten/Kleiner
(-)
Doc: 70-01-0950B, Serie X2, 20241121
Änderungen vorbehalten
Beschreibung
Auswahl der Betriebsart (Ein / Aus, Anwesend / Abwesend-Modus)
Navigation im Menü: Zurück zum vorherigen Menü
Lang drücken: Aus, wenn Anwesend-Modus konfiguriert ist
Menü-Navigation: Zurück zum Hauptmenü
Menü-Navigation: Zurück zum vorherigen Menü
Menü-Navigation: Nächster Menüpunkt
Alarme: Bestätigen eines Alarms
Einstellen von Temperatursollwerten und Regelparametern
Einstellen von Temperatursollwerten und Regelparametern
Abbildung 4: OPU
Beschreibung
Auswahl der Betriebsart (Ein / Aus, Anwesend / Abwesend-Modus)
Navigation im Menü: Zurück zum vorherigen Menü
Lang drücken: Aus, wenn Anwesend-Modus konfiguriert ist
Menü-Navigation: Nächster Menüpunkt
Alarme: Bestätigen eines Alarms
Einstellen von Temperatursollwerten und Regelparametern
Einstellen von Temperatursollwerten und Regelparametern
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
X2-B
EDIENUNGSANLEITUNG
Abbildung 2: TCI2
Abbildung 5: OPC2-S / SDC2 / SOC2
