2.3 LCD-Anzeige
Übersicht
In diesem Abschnitt wird die Bedeutung der Symbole auf der LCD-Anzeige der verschiedenen Bedienterminals erklärt.

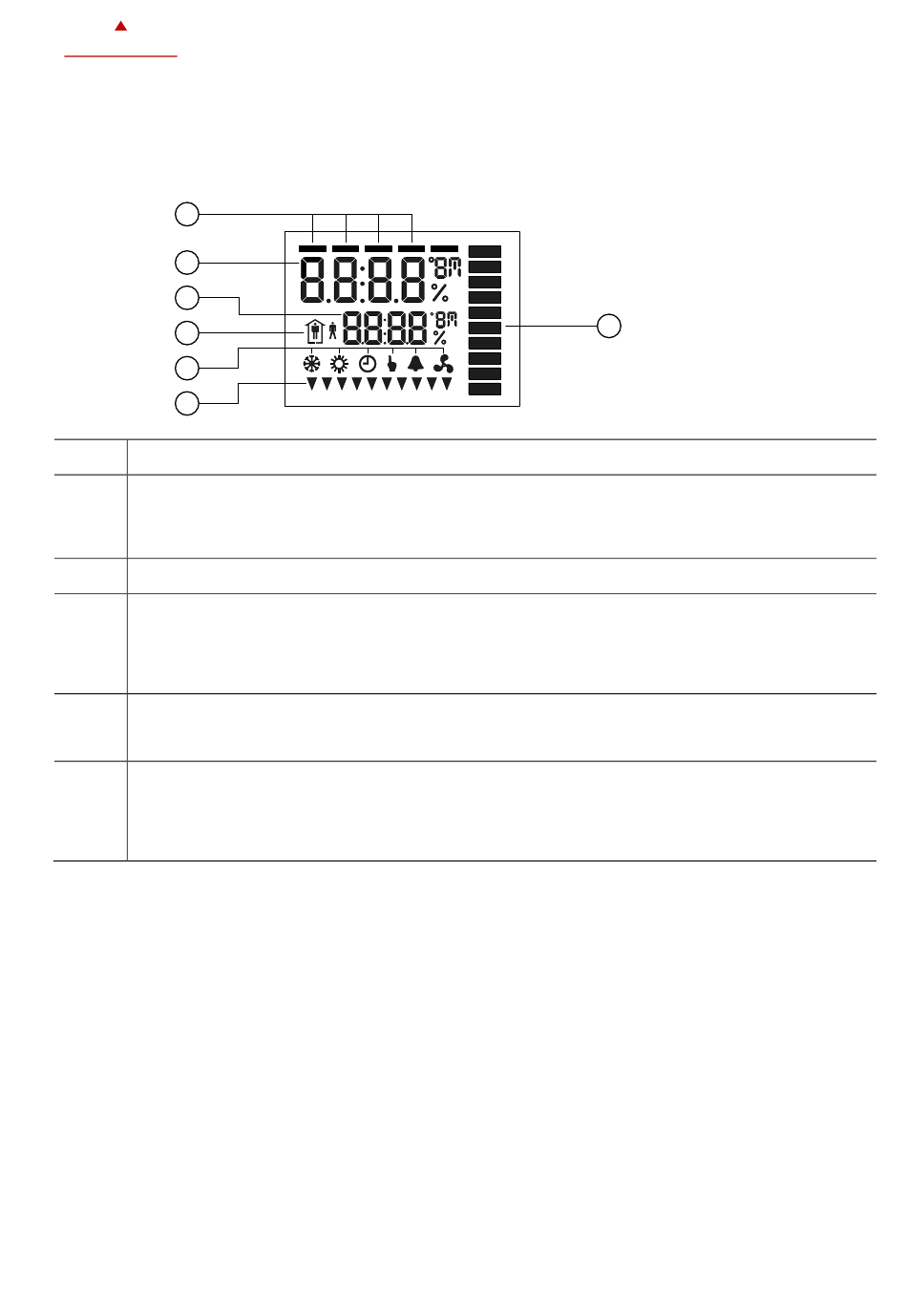

2.3.1 TCX2 / TCI2 / OPA / OPU / OPC2-S / SDC2 / SOC2 Geräteserie Anzeige
1
2
3
4
5
6
1 Regelkreisanzeige
- Beim Ändern von Sollwerten zeigt der obere Balken den Regelkreis (1-4) an, der geändert wird.
2 Grosse Anzeige
3 Kleine Anzeige
- Die große und kleine Anzeige wird je nach Betriebszustand des Reglers zur Anzeige von aktuellen
Eingangswerten, aktiven Sollwerten, Alarmen und Fehlern, Untermenü-Texten oder Einstell- und
Konfigurationswerten verwendet.
4 Betriebsart
- Siehe Kapitel 2.4
5 Steuerungsart
- Siehe Kapitel 2.5
Alarm
- Siehe Kapitel 2.7
Lüfter ist aktiv / Lüfter-Automodus
- Im Auto-Modus wird die Lüftergeschwindigkeit automatisch vom Regler gesteuert.
6 Dreiecksymbol
- Im Ruhezustand zeigen die Dreieckesymbole auf der Anzeige aktive Digitalausgänge an.
- In der Parametereinstellung werden die Dreiecksymbole in der Anzeige für die Einstellung von
Wochenzeitplänen verwendet und zeigen die Wochentage an, an denen ein Zeitprogramm aktiv ist.
7 Stufenanzeige/Balkenanzeige
- Die Stufenanzeige stellt die analoge Anzeige eines Wertes dar, wobei 1 Balken einen kleinen Wert
und alle aktiven Balken den Höchstwert darstellen.
- Wenn in der Konfiguration deaktiviert, wird keine Stufenanzeige dargestellt.
- Bei der Erstellung von Zeitplänen dient die Stufenanzeige als Navigationshilfe für die
entsprechenden Einstellschritte.
