Vector X2 Serie Bedienungsanleitung Seite 6

V
ECTOR

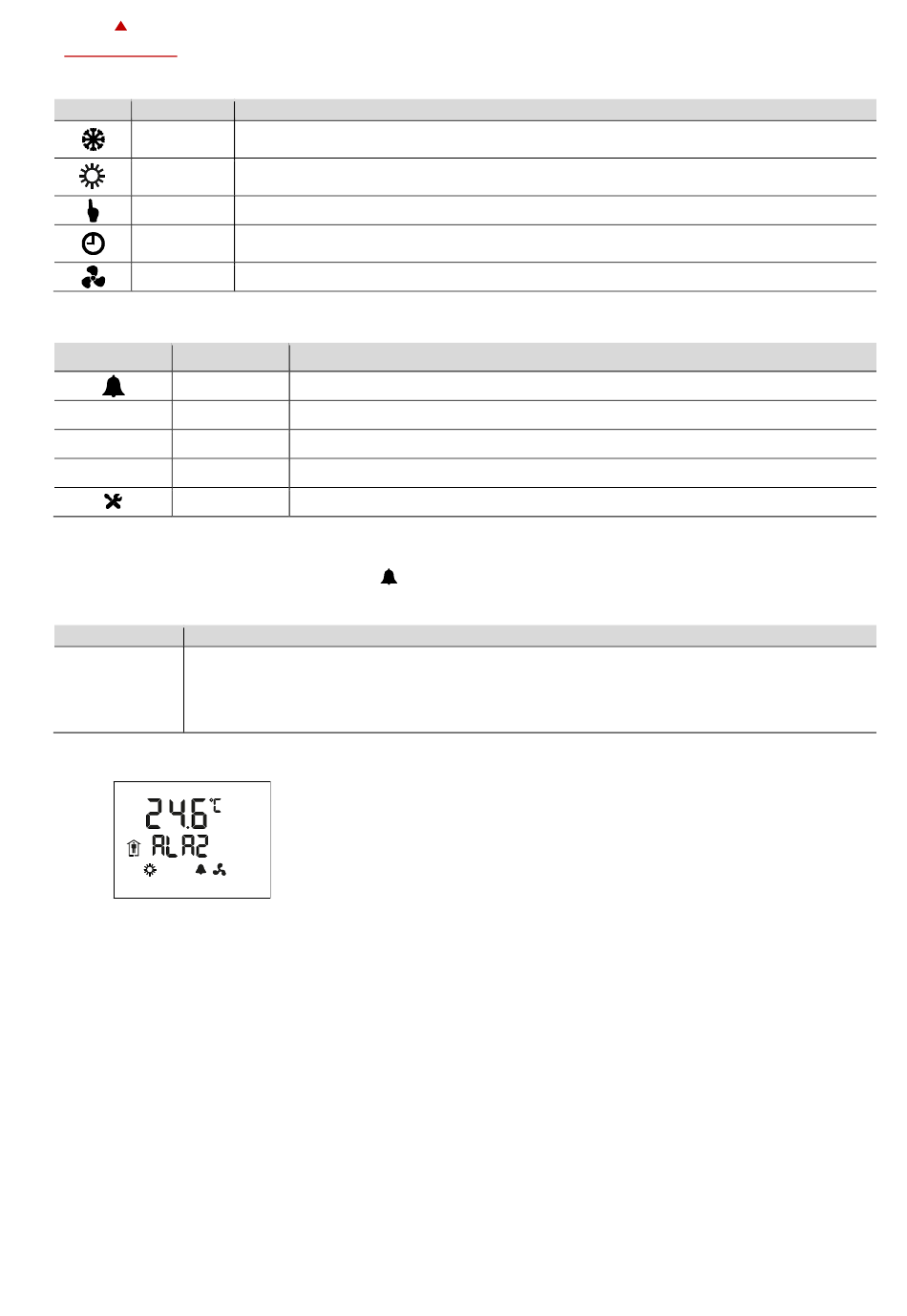

2.5 Steuerungsart
Anzeige Zustand
Kühlen
Heizen
Manuell
Uhr /
Zeitpläne
Lüfter
2.6 Betriebsstatus
Anzeige Status
Alarm
LED blitzt Normal
LED blinkt Alarm /Fehler
LED konstant Geräte Fehler
Setting
2.7 Alarmmeldungen
Wenn ein Alarm aktiv ist, wird das Alarmsymbol
Einige Alarme können durch Drücken der Taste "Rechts" bestätigt werden.
Kleine Anzeige Alarmbedingung
ALA1 Es können bis zu 8 verschiedene Alarme angezeigt werden.
ALA2 Die Alarmbedingung ist programmierbar und muss bei der Konfiguration des Reglers festgelegt
... werden.
ALA7 Siehe separate Alarmliste für die Bedeutung der programmierten Alarme. Die Liste wird vom
ALA8 Programmierer der X2-Gerätekonfiguration bereitgestellt.
Anzeigebeispiel:
Doc: 70-01-0950B, Serie X2, 20241121
Änderungen vorbehalten
Beschreibung
In der Steuerungsart "Kühlen" wird die Kühlanlage bei Temperaturen über dem Sollwert
aktiviert.
In der Steuerungsart "Heizen" wird die Heizung bei Temperaturen unter dem Sollwert
aktiviert.
Handbetrieb
Stellen der Uhr, Ändern von Zeitplänen oder Anzeige von eingestellten Zeitplänen.
Die seitliche Stufenanzeige zeigen die Lüftergeschwindigkeit an.
Beschreibung
Alarm / Fehler aktiv (Siehe Kapitel 2.7 und 2.8).
Status-LED blinkt einmal alle 5 Sekunden kurz auf.
Die Status-LED blinkt jede Sekunde, wenn ein Alarm oder ein Fehlerzustand vorliegt.
Status LED leuchtet konstant. Das Gerät ist defekt und muss ersetzt werden.
For OPF2 only: Setting mode is active. The parameter is being changed.
gesetzt und eine Alarmmeldung in der kleinen Anzeige angezeigt.
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
X2-B
EDIENUNGSANLEITUNG
T
ASTENANZEIGE
Page 6-20
