V
ECTOR

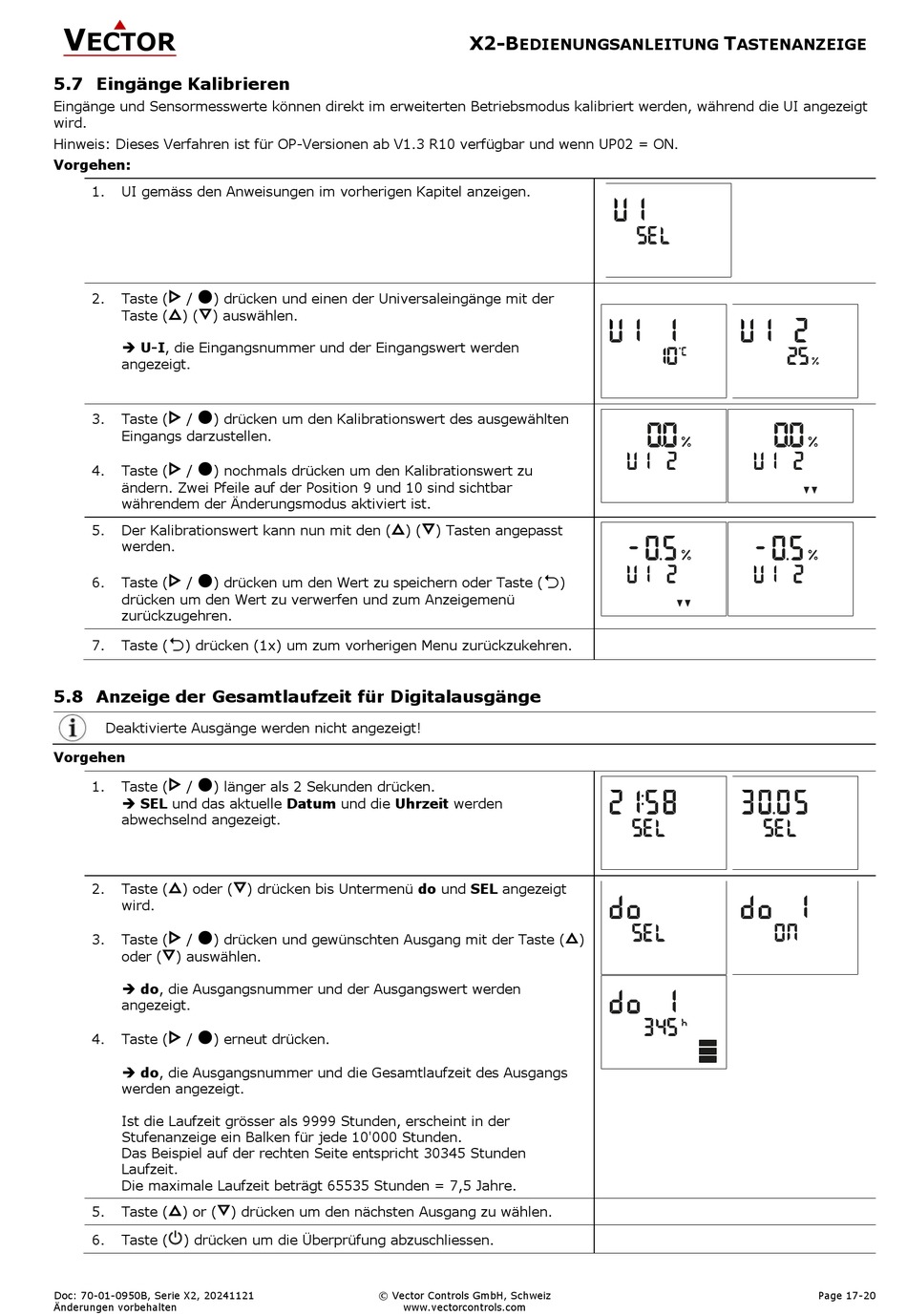

5.7 Eingänge Kalibrieren
Eingänge und Sensormesswerte können direkt im erweiterten Betriebsmodus kalibriert werden, während die UI angezeigt
wird.
Hinweis: Dieses Verfahren ist für OP-Versionen ab V1.3 R10 verfügbar und wenn UP02 = ON.
Vorgehen:
1.
UI gemäss den Anweisungen im vorherigen Kapitel anzeigen.
2.
Taste (
/
) drücken und einen der Universaleingänge mit der
Taste ( ) ( ) auswählen.
➔ U-I, die Eingangsnummer und der Eingangswert werden
angezeigt.
3.
Taste (
/
) drücken um den Kalibrationswert des ausgewählten
Eingangs darzustellen.
4.
Taste (
/
) nochmals drücken um den Kalibrationswert zu
ändern. Zwei Pfeile auf der Position 9 und 10 sind sichtbar
währendem der Änderungsmodus aktiviert ist.
5.
Der Kalibrationswert kann nun mit den ( ) ( ) Tasten angepasst
werden.
6.
Taste (
/
) drücken um den Wert zu speichern oder Taste (
drücken um den Wert zu verwerfen und zum Anzeigemenü
zurückzugehren.
7.
Taste (
) drücken (1x) um zum vorherigen Menu zurückzukehren.
5.8 Anzeige der Gesamtlaufzeit für Digitalausgänge
Deaktivierte Ausgänge werden nicht angezeigt!
Vorgehen
1.
Taste (
/
) länger als 2 Sekunden drücken.
➔ SEL und das aktuelle Datum und die Uhrzeit werden
abwechselnd angezeigt.
2.
Taste ( ) oder ( ) drücken bis Untermenü do und SEL angezeigt
wird.
3.
Taste (
/
) drücken und gewünschten Ausgang mit der Taste ( )
oder ( ) auswählen.
➔ do, die Ausgangsnummer und der Ausgangswert werden
angezeigt.
4.
Taste (
/
) erneut drücken.
➔ do, die Ausgangsnummer und die Gesamtlaufzeit des Ausgangs
werden angezeigt.
Ist die Laufzeit grösser als 9999 Stunden, erscheint in der
Stufenanzeige ein Balken für jede 10'000 Stunden.
Das Beispiel auf der rechten Seite entspricht 30345 Stunden
Laufzeit.
Die maximale Laufzeit beträgt 65535 Stunden = 7,5 Jahre.
5.
Taste ( ) or ( ) drücken um den nächsten Ausgang zu wählen.
6.
Taste (
) drücken um die Überprüfung abzuschliessen.
Doc: 70-01-0950B, Serie X2, 20241121
Änderungen vorbehalten
X2-B
EDIENUNGSANLEITUNG
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
T
)
ASTENANZEIGE
Page 17-20
