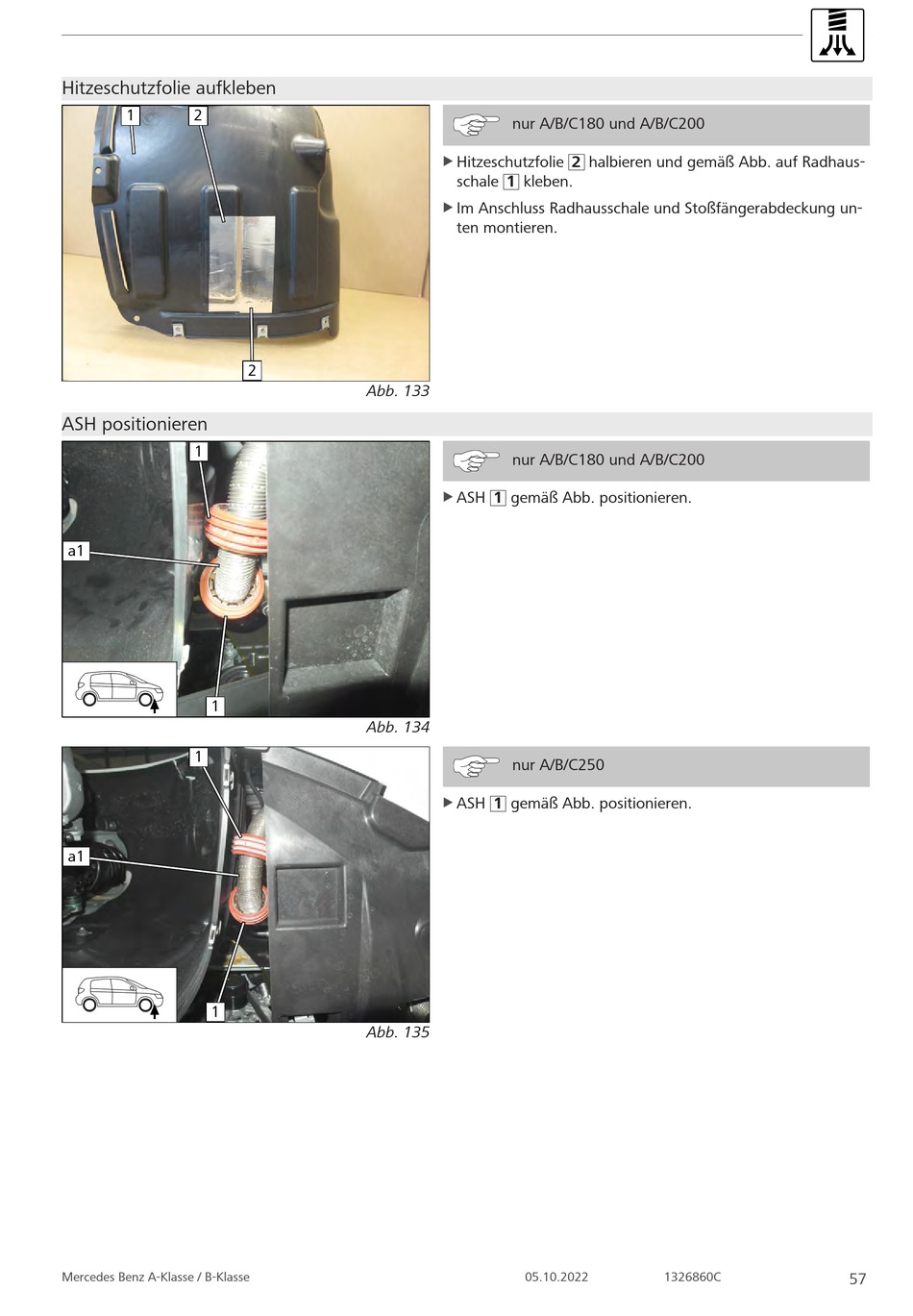

Webasto Thermo Top Evo Einbaudokumentation Seite 57

Hitzeschutzfolie aufkleben
1 2
ASH positionieren
1
a1
1
1
a1
1
Mercedes Benz A-Klasse / B-Klasse
2
Abb. 133
Abb. 134
Abb. 135
nur A/B/C180 und A/B/C200
Hitzeschutzfolie 2 halbieren und gemäß Abb. auf Radhaus-
u
schale 1 kleben.
Im Anschluss Radhausschale und Stoßfängerabdeckung un-
u
ten montieren.
nur A/B/C180 und A/B/C200
ASH 1 gemäß Abb. positionieren.
u
nur A/B/C250
ASH 1 gemäß Abb. positionieren.
u
05.10.2022 1326860C
57
