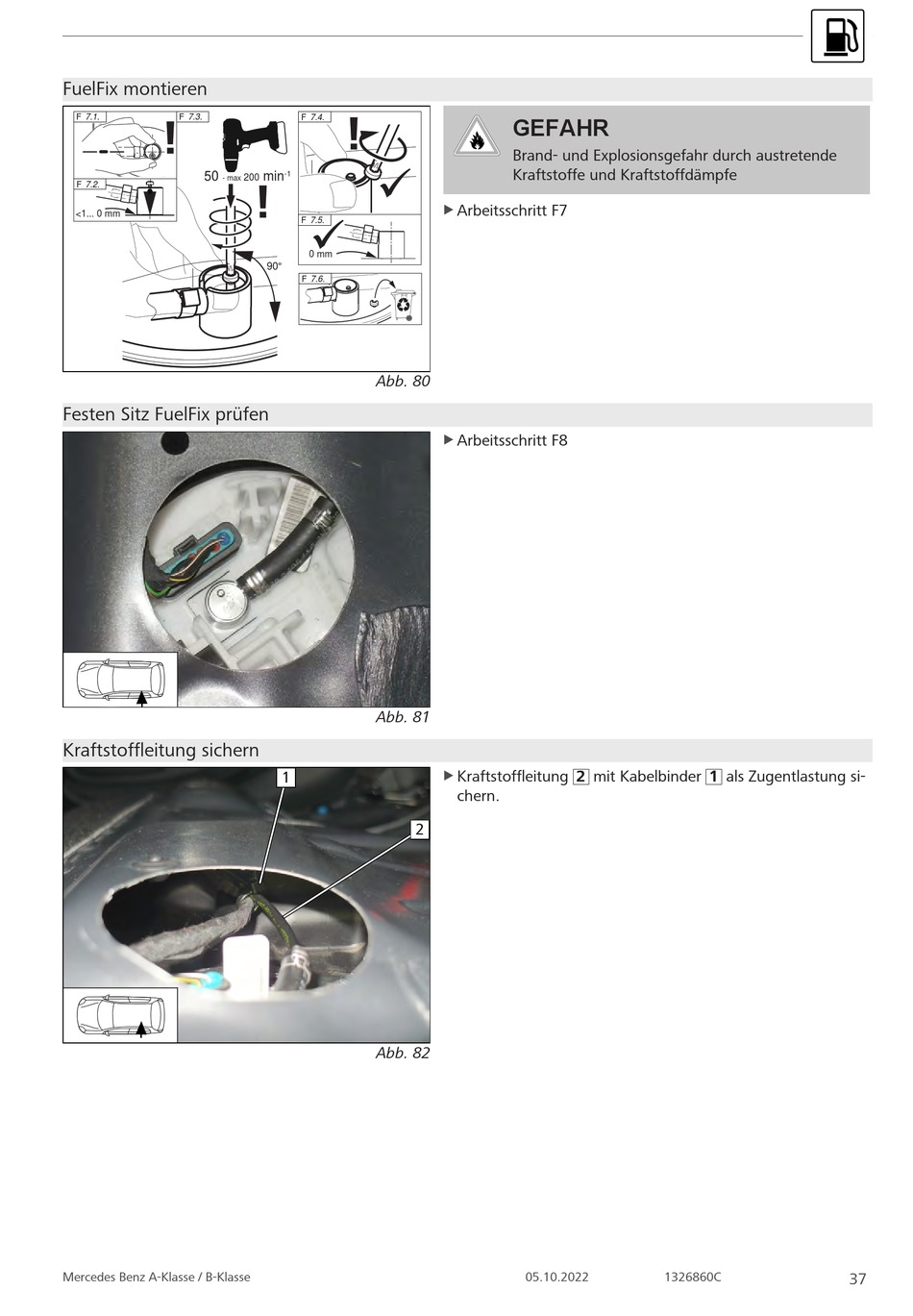

FuelFix montieren
F 7.1.
F 7.3.
50
- max
F 7.2.
<1... 0 mm
Festen Sitz FuelFix prüfen
Kraftstoffleitung sichern
Mercedes Benz A-Klasse / B-Klasse
F 7.4.
-1
min
200
F 7.5.
0 mm
90°
F 7.6.
Abb. 80
Abb. 81
1
2
Abb. 82
GEFAHR
Brand- und Explosionsgefahr durch austretende
Kraftstoffe und Kraftstoffdämpfe
Arbeitsschritt F7
u
Arbeitsschritt F8
u
Kraftstoffleitung 2 mit Kabelbinder 1 als Zugentlastung si-
u
chern.
