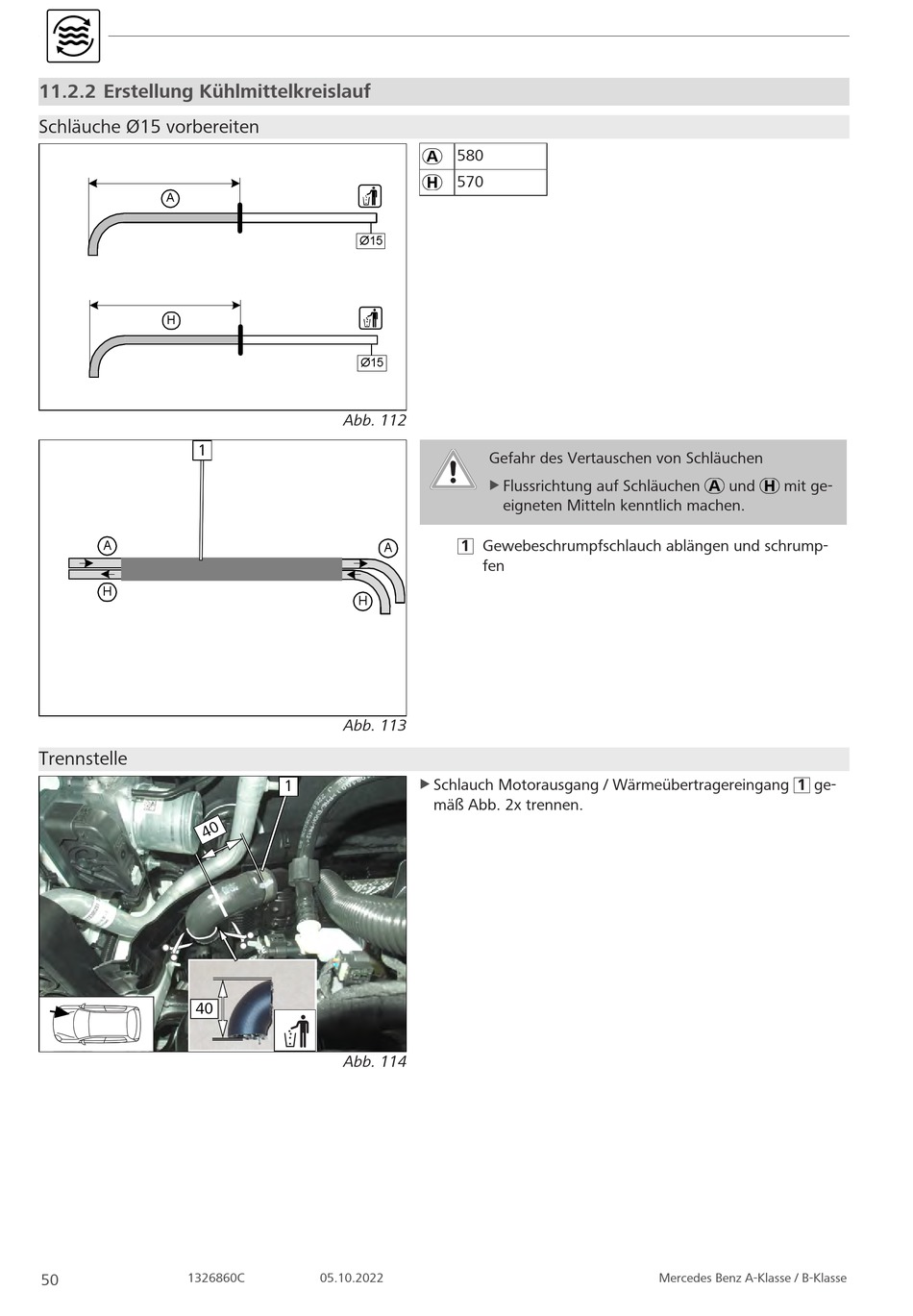

11.2.2 Erstellung Kühlmittelkreislauf
Schläuche Ø15 vorbereiten
A
H
1
A
H
Trennstelle
1326860C
50
580
570
Ø15
Ø15
Abb. 112
A
H
Abb. 113
u Schlauch Motorausgang / Wärmeübertragereingang 1 ge-
1
mäß Abb. 2x trennen.
Abb. 114
05.10.2022
Gefahr des Vertauschen von Schläuchen
Flussrichtung auf Schläuchen
u
eigneten Mitteln kenntlich machen.
1 Gewebeschrumpfschlauch ablängen und schrump-
fen
und mit ge-
