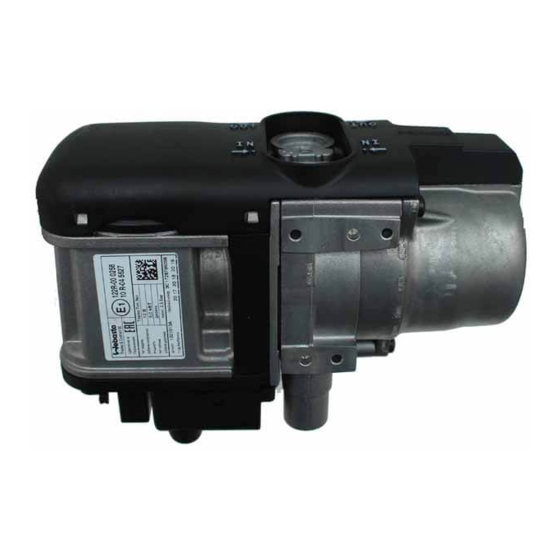

Wasser-Heizgerät
Zusatzheizung Thermo Top Evo
Einbaudokumentation
Mercedes Benz B-Klasse
Benzin und Diesel
ab Modell 2012
Linkslenker
Manuelle Klimaanlage und Klimaautomatik
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu
reparieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei
die notwendigen technischen Fähigkeiten erworben haben und die für einen sachge-
rechten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 1318146A
e1
e1
00 0258
00 0258
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Mercedes Benz B-Klasse Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Kühlmittelkreislauf Benzin Spezialwerkzeug Kühlmittelkreislauf Diesel Erläuterungen zum Dokument Brennstoff Vorarbeiten Abschließende Arbeiten Einbauort Heizgerät Bedienungshinweise für den Endkunden Elektrik Gebläseansteuerung Vorwahluhr Option Telestart Gültigkeit Hersteller Handelsbezeichnung Typ... -
Seite 3: Heizgerät / Einbaukit
Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top Evo zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Unfällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Mercedes Benz B-Klasse Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batteriedeckel demontieren - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Vorderrad rechts abbauen - Radhausverkleidung rechts ausbauen... -
Seite 6: Elektrik
Mercedes Benz B-Klasse Elektrik Sicherungshalter Motorraum Kabelbaumdurchführung 1 Schraube M5x16, Scheibe, Halteplatte Si- 1 Gummitülle cherungshalter, Bohrung Ø 6, Scheibe, Mut- 2 Kabelbäume Heizgerät, Bedienelement 2 Batteriekasten 3 Sicherungshalter Schema Kabelbau mver- legung Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen... -
Seite 7: Gebläseansteuerung
CAN-Low St A 4² 0,75² 0,5² rt/ge 0,5² 0,75² 0,75² 0,5² 0,75² CAN-Modul Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo ST A Fzg.eigene Steckerleiste CAN-Bus B 6-poliger Stecker HG schwarz 2-poliger Stecker HG gelb 4-poliger Stecker grün... - Seite 8 Mercedes Benz B-Klasse 1 Ltg. CAN-Bus zur linken Fahrzeugseite verlegen 2 CAN-Modul mit Klebeband montieren CAN-Mo- dul montie- Leitungen mit Lötendverbinder 1 gemäß Schaltplan verbinden! 2 Ltg. rt/ge Plus / CAN-Modul 3 Ltg. rt/sw Stecker X10 4 Ltg.. rt Sicherung F2 Leitungen verbinden Leitungen mit Stoßverbinder gemäß...
-
Seite 9: Vorwahluhr
Mercedes Benz B-Klasse Vorwahluhr 1 Vorwahluhr Vor- wahluhr montieren Option Telestart 1 Empfänger 2 Halter 3 Fzg.eigene Schraube Empfänger montieren 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 1 mit Klebeband befes- tigen! Tem- peratur- sensor montieren 1318146A... -
Seite 10: Einbauort Vorbereiten
Mercedes Benz B-Klasse Einbauort vorbereiten 1 Einnietmutter, vorhandene Bohrung Einniet- mutter ein- ziehen 1 Fzg.eigene Schraube ca 5mm heraus- drehen 2 Fzg.eigene Schraube demontieren, wird wieder benötigt Einbauort vorbe- reiten Heizgerät vorbereiten 1 Wasserstutzen, Dichtring [je 2x] 2 Selbstfurchende Schraube 5x15, Halte- platte Wasserstutzen Wasser- stutzen... - Seite 11 Mercedes Benz B-Klasse 1 Halter Teil 2 2 Gummilager aufstecken 3 Selbstfurchende Schraube 5x13 [3x] Halter Teil 2 montie- Abschnitt X entsorgen. 1 Brennluftleitung a = 40 Brennluft- leitung ablängen 1 Schelle Ø 25 2 Brennluftleitung 3 Schelle Ø 51 4 Brennluftschalldämpfer 5 Schraube M5x16, Bundmuttern Brennluft-...
- Seite 12 Mercedes Benz B-Klasse 1 Schlauchklemme [3x] 2 Abgaskrümmer 3 Isolierung 4 Schalldämpfer Abgas- anlage vor- montieren 1 Abgasendstück 2 Schlauchklemme 3 Verdrehschutz 4 Schraube M6x16, Federring Abgas- anlage vor- montieren 1 Schlauchstück, Schelle Ø 10 [2x] 2 Brennstoffleitung Brennstoff am Heiz- gerät vor- montieren Abschnitt X entsorgen.
- Seite 13 Mercedes Benz B-Klasse Flechtschutzschläuche auf Schlauch A und D aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch, Länge 50 [4x] 2 Profilgummi sw aufschieben Schläuche vorbe- reiten 1 Umwälzpumpe 2 Aufnahme Umwälzpumpe 3 Karosseriescheibe, Bundmutter 4 Kabelbaum Umwälzpumpe Umwälz- pumpe montieren Alle Federbandschelle = Ø...
-
Seite 14: Heizgerät Einbauen
Mercedes Benz B-Klasse Heizgerät einbauen Halter Teil 2 mit Gummilager 2 in fzg.eigene Aufnahme 1 einsetzen! Heizgerät montieren 1 Abgasendstück 2 Fzg.eigene Schraube [2x] Heizgerät montieren 1 Schraube M6x20, Federring, Karos- seriescheibe Heizgerät montieren 1 Kabelbaum Heizgerät [2x] Kabel- baum Heiz- gerät auf- stecken 1318146A... - Seite 15 Mercedes Benz B-Klasse Abgasendstück 1 mittig in Bohrung und bündig am Unterfahrschutz 2 ausrichten! Abgasend- stück aus- richten 1318146A...
-
Seite 16: Kühlmittelkreislauf Benzin
Mercedes Benz B-Klasse Kühlmittelkreislauf Benzin ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 17 Mercedes Benz B-Klasse 1 Bohrung auf Ø 8 aufbohren 2 Lochband Lochband vorbe- reiten 90° 1 Bohrung mit Bohrer Ø 10 ansenken Lochband vorbe- reiten 1 Schlauchhalter einsetzen Lochband vorbe- reiten 1 Schraube M6x20, Federring, fzg.eigene Gewindebohrung Verlegung vorbe- reiten 1318146A...
- Seite 18 Mercedes Benz B-Klasse Zur besseren Montage Strebe 1 lösen. 2 Schraube M6x25, fzg.eigene Bohrung, Bolzensicherung Verlegung vorbe- reiten Schlauch Motorausgang / Wärmetausche- reingang an der Markierung 1 [2x] trennen. 2 Schlauchstück Wärmetauschereingang 3 Schlauchstück Motorausgang 4 Schlauchstück entsorgen Trennstelle 1 Umwälzpumpe Anschluss Schlauch A 1 Kabelbaum Heizgerät...
- Seite 19 Mercedes Benz B-Klasse 1 Profilgummi sw positionieren 2 Schlauchhalter Verlegung Motorraum Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Schlauch Wärmetauschereingang Anschluss Wärme- tauscher- eingang 1 Schlauch Motorausgang Anschluss Motoraus- gang 1318146A...
-
Seite 20: Kühlmittelkreislauf Diesel
Mercedes Benz B-Klasse Kühlmittelkreislauf Diesel ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 21 Mercedes Benz B-Klasse 1 Bohrung auf Ø 8 aufbohren 2 Lochband Lochband vorbe- reiten 90° 1 Bohrung mit Bohrer Ø 10 ansenken Lochband vorbe- reiten 1 Schlauchhalter einsetzen Lochband vorbe- reiten 1 Fzg.eigene Schraube 2 Kabelbaum Heizgerät 3 Lochband mit Schlauchhalter 4 Kabelbinder Verlegung vorbe-...
- Seite 22 Mercedes Benz B-Klasse Zur besseren Montage Strebe 1 lösen. 2 Schraube M6x25, fzg.eigene Bohrung, Bolzensicherung Verlegung vorbe- reiten Schlauch Motorausgang / Wärmetausche- reingang an der Markierung 1 [2x] trennen. 2 Schlauchstück Wärmetauschereingang 3 Schlauchstück Motorausgang 4 Schlauchstück entsorgen Trennstelle 1 Umwälzpumpe Anschluss Schlauch A 1 Kabelbaum Heizgerät...
- Seite 23 Mercedes Benz B-Klasse 1 Schlauchhalter 2 Profilgummi sw positionieren Verlegung Motorraum Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Schlauch Wärmetauschereingang Anschluss Wärme- tauscher- eingang 1 Schlauch Motorausgang Anschluss Motoraus- gang 1318146A...
-
Seite 24: Brennstoff
Mercedes Benz B-Klasse Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 25 Mercedes Benz B-Klasse 1 Lochband 2 Bohrung auf Ø 9 aufbohren Lochband vorbe- reiten 90° Wellrohr Ø 10 ablängen. 1 Wellrohr 1 a = 300 2 Wellrohr 2 b = 330 Wellrohr 3 Wellrohr 3 vorbe- c = 200 reiten 4 Wellrohr 4 c = 300 Benzin...
- Seite 26 Mercedes Benz B-Klasse 1 Tank 2 Formschlauch, Schelle Ø 10 3 Brennstoffleitung Tank gemäß Herstellerangaben einbauen! Brenn- stofflei- tung an- schließen Diesel Wiederhaken 1 [2x] ca 1-2 mm in Pfeilrich- tung biegen! 2 Klammer Klammer 3 Lasche aufbiegen [2x] vorbe- reiten Spitze vom Blindverschluß...
- Seite 27 Mercedes Benz B-Klasse 1 Tank 2 Formschlauch, Schelle Ø 10 3 Brennstoffleitung Tank gemäß Herstellerangaben einbauen! Brenn- stofflei- tung an- schließen Alle Fahrzeuge 1 Leitungshalter 2 Wellrohr 1 3 Brennstoffleitung und Kabelbaum Do- sierpumpe Leitungen verlegen Zur späteren Montage der Radhausschale Brennstoffleitung und Kabelbaum Dosier- pumpe an Position 3 im Bogen verlegen! 1 Leitungshalter...
- Seite 28 Mercedes Benz B-Klasse 1 Leitungshalter Leitungen verlegen 1 Leitungshalter [3x] Leitungen verlegen 1 Leitungshalter [2x] Leitungen verlegen Kunststoffdübel an Position 1 vor Montage entsorgen! 1 Schraube M8x20, Federring, fzg.eigene Gewindebohrung 2 Lochband Lochband 3 Schraube M6x25 durchstecken montieren 1318146A...
- Seite 29 Mercedes Benz B-Klasse 1 Lochband 2 Bundmutter 3 Aufnahme Dosierpumpe Montage Dosier- pumpe Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Formschlauch 90°, Schelle Ø 10 [2x] 2 Kabelbaum Dosierpumpe, Stecker mon- Anschluss tiert Dosier- 3 Schlauch, Schelle Ø 10 [2x] pumpe 4 Wellrohr 4 5 Brennstoffleitung...
-
Seite 30: Abschließende Arbeiten
- Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzen anbringen - Erstinbetriebnahme und Funktionsprüfung siehe Einbauanweisung Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 31: Bedienungshinweise Für Den Endkunden
Mercedes Benz B-Klasse Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
