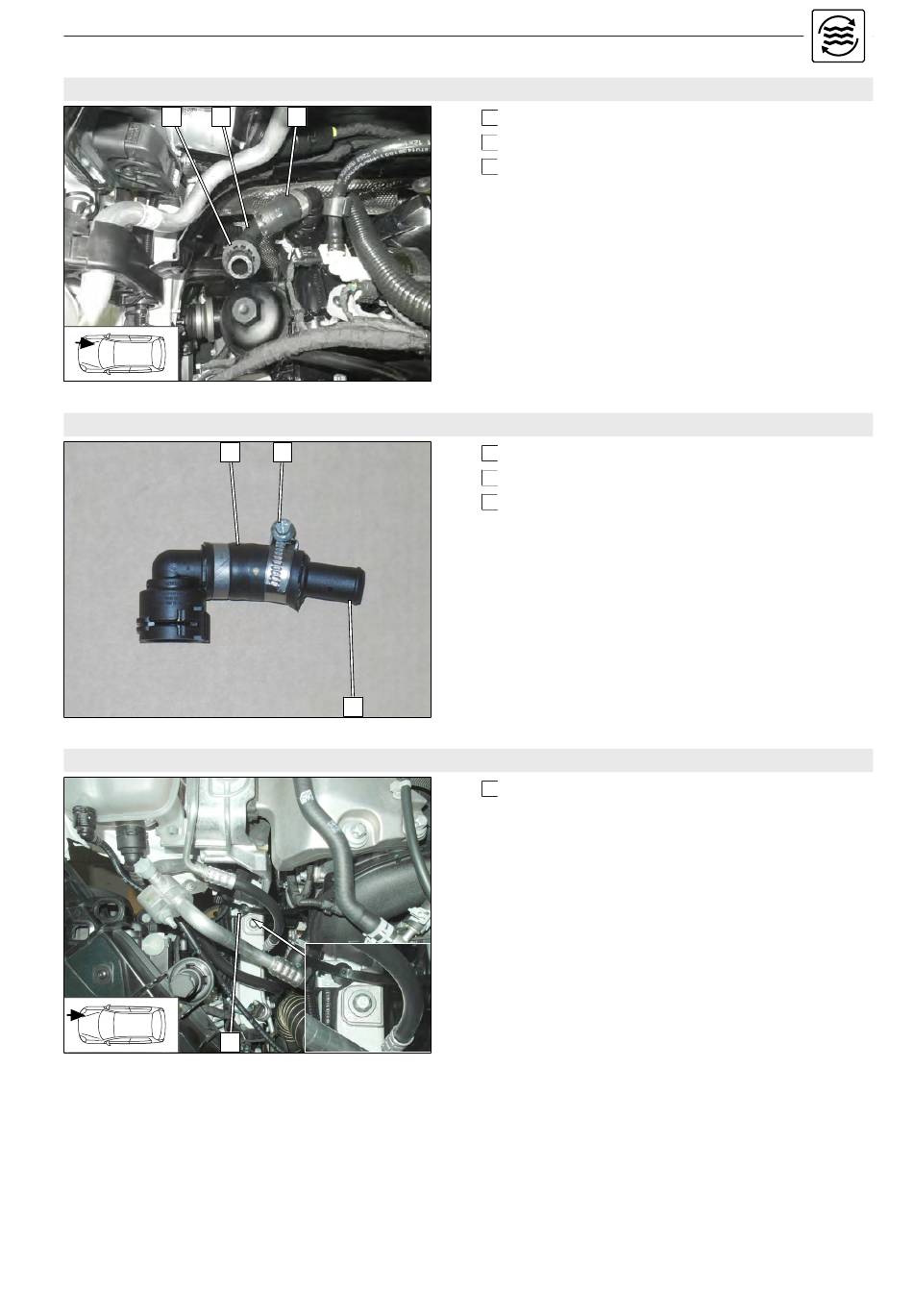

Profilgummi sw positionieren
1
2
Schlauchstück Motorausgang vorbereiten
1
Lochkabelbinder ausrichten
1
Mercedes Benz A-Klasse / B-Klasse
3
Abb. 115
2
3
Abb. 116
Abb. 117
1 Profilgummi sw Ø25
2 Schlauchstück Wärmeübertragereingang
3 Schlauchstück Motorausgang mit Schnellkupplung
demontieren
1 Schlauchstück Motorausgang
2 Schraubschelle Ø23-35
3 Verbindungsrohr 18x22
1 Lochkabelbinder vormontiert
05.10.2022
1326860C
51
