Plusleitung anschließen
2
1
Masseleitung anschließen
Tectyl
(Wachs)
2
Mercedes Benz A-Klasse / B-Klasse
u
2
3
3
Abb. 17
Nm
!
Abb. 18
Nm
!
1
Abb. 19

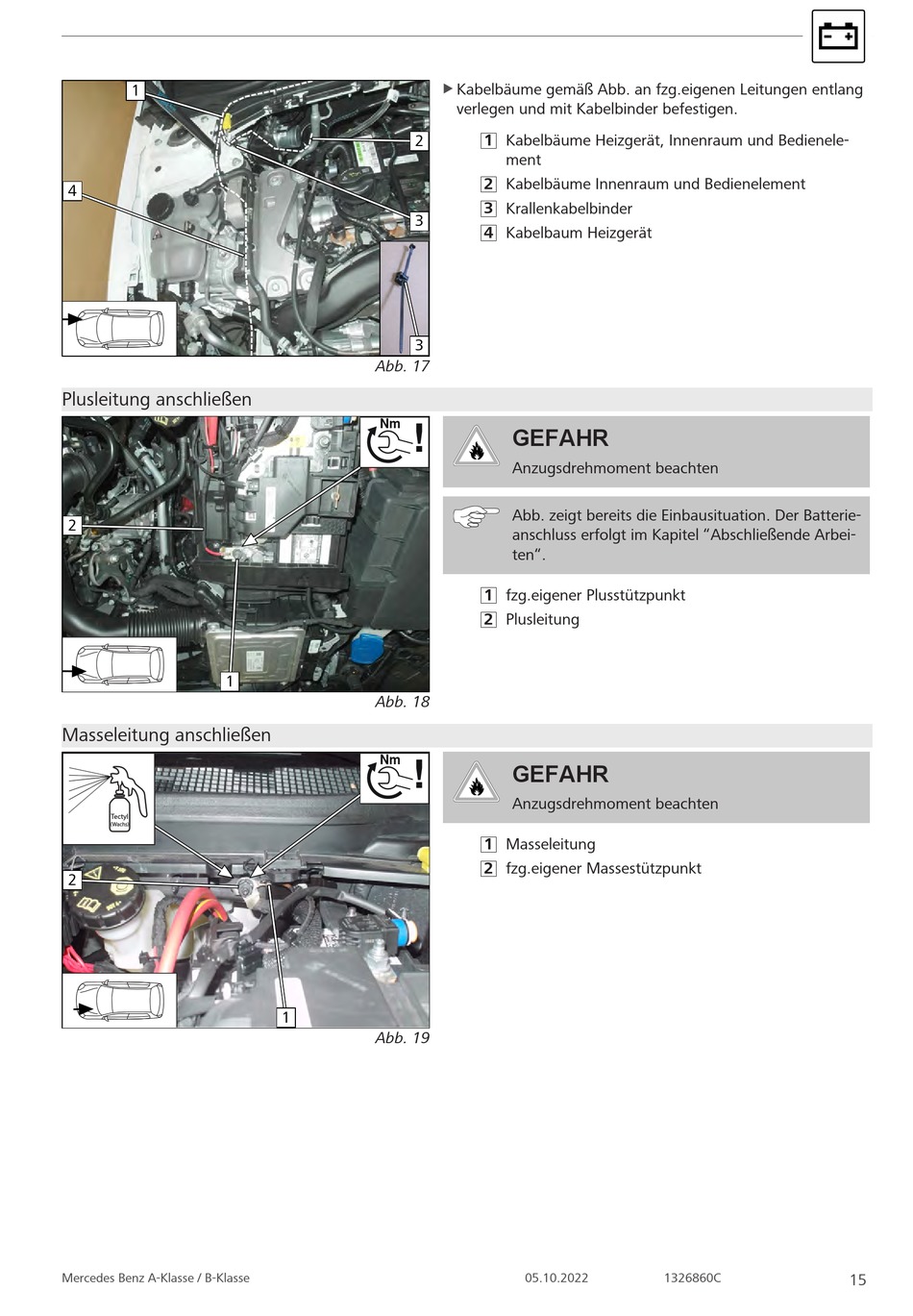

Kabelbäume gemäß Abb. an fzg.eigenen Leitungen entlang
verlegen und mit Kabelbinder befestigen.
1 Kabelbäume Heizgerät, Innenraum und Bedienele-
ment
2 Kabelbäume Innenraum und Bedienelement
3 Krallenkabelbinder
4 Kabelbaum Heizgerät
GEFAHR
Anzugsdrehmoment beachten
Abb. zeigt bereits die Einbausituation. Der Batterie-
anschluss erfolgt im Kapitel "Abschließende Arbei-
ten".
1 fzg.eigener Plusstützpunkt
2 Plusleitung
GEFAHR
Anzugsdrehmoment beachten
1 Masseleitung
2 fzg.eigener Massestützpunkt
