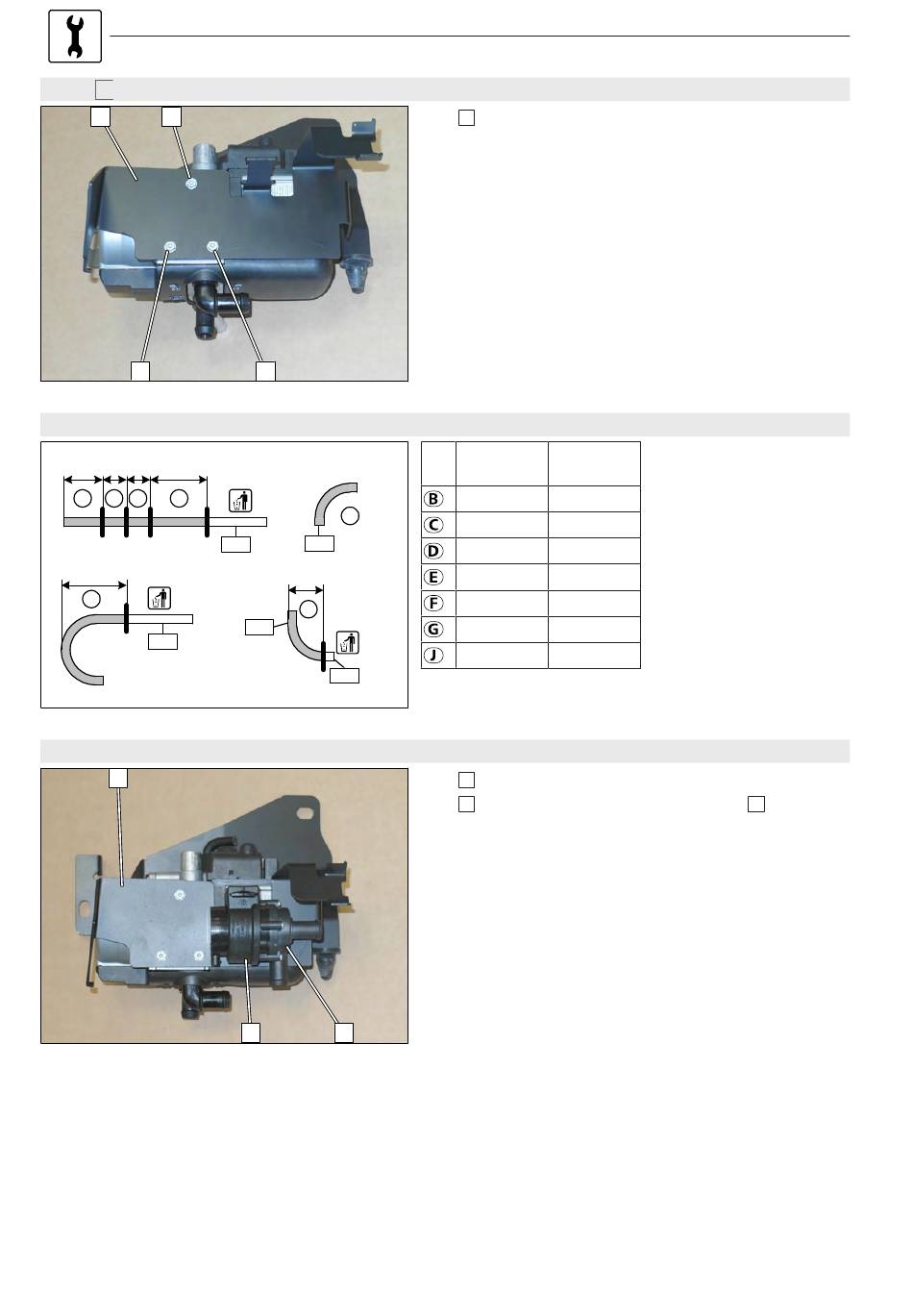

Halter B montieren
B
1
1
Schläuche Ø18 und Ø18x20 ablängen
C
G
B
E
F
Ø18
Kühlmittelpumpe montieren
B
1326860C
20
1
Abb. 30
D
Ø18
Ø18
J
Ø18
Ø20
Abb. 31
2
1
Abb. 32
05.10.2022
1 selbstfurchende Schraube 5x13
A/B/C180 /
A/B/C250
A/B/C200
190
190
90
90
Ø18 90°
Ø18 90°
60
60
190
190
250
250
75
---
1 Kühlmittelpumpe
2 Aufnahme Kühlmittelpumpe an Halter B
Mercedes Benz A-Klasse / B-Klasse
