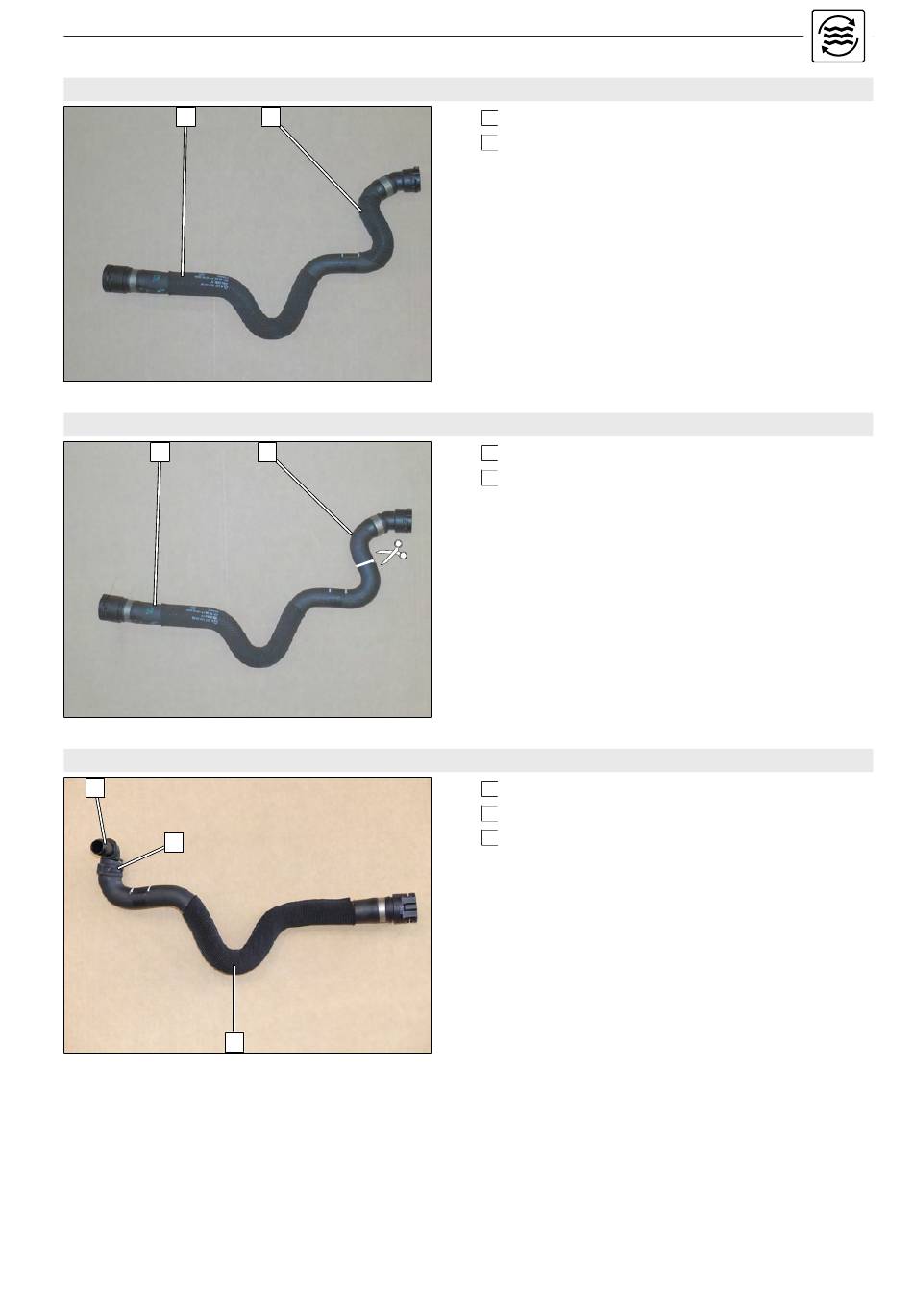

Gewebeschutzschlauch entfernen
1
Schlauch Motorausgang / Wärmeübertragereingang trennen
1
Schlauchstück Motorausgang vorbereiten
1
2
3
Mercedes Benz A-Klasse / B-Klasse
2
Abb. 94
2
Abb. 95
Abb. 96
1 Schlauch Motorausgang / Wärmeübertragereingang
2 Gewebeschutzschlauch
1 Schlauchstück Motorausgang
2 Schlauchstück Wärmeübertragereingang
1 Verbindungsrohr 90° 18x20
2 Federbandschelle Ø27
3 Schlauchstück Motorausgang
05.10.2022
1326860C
43
