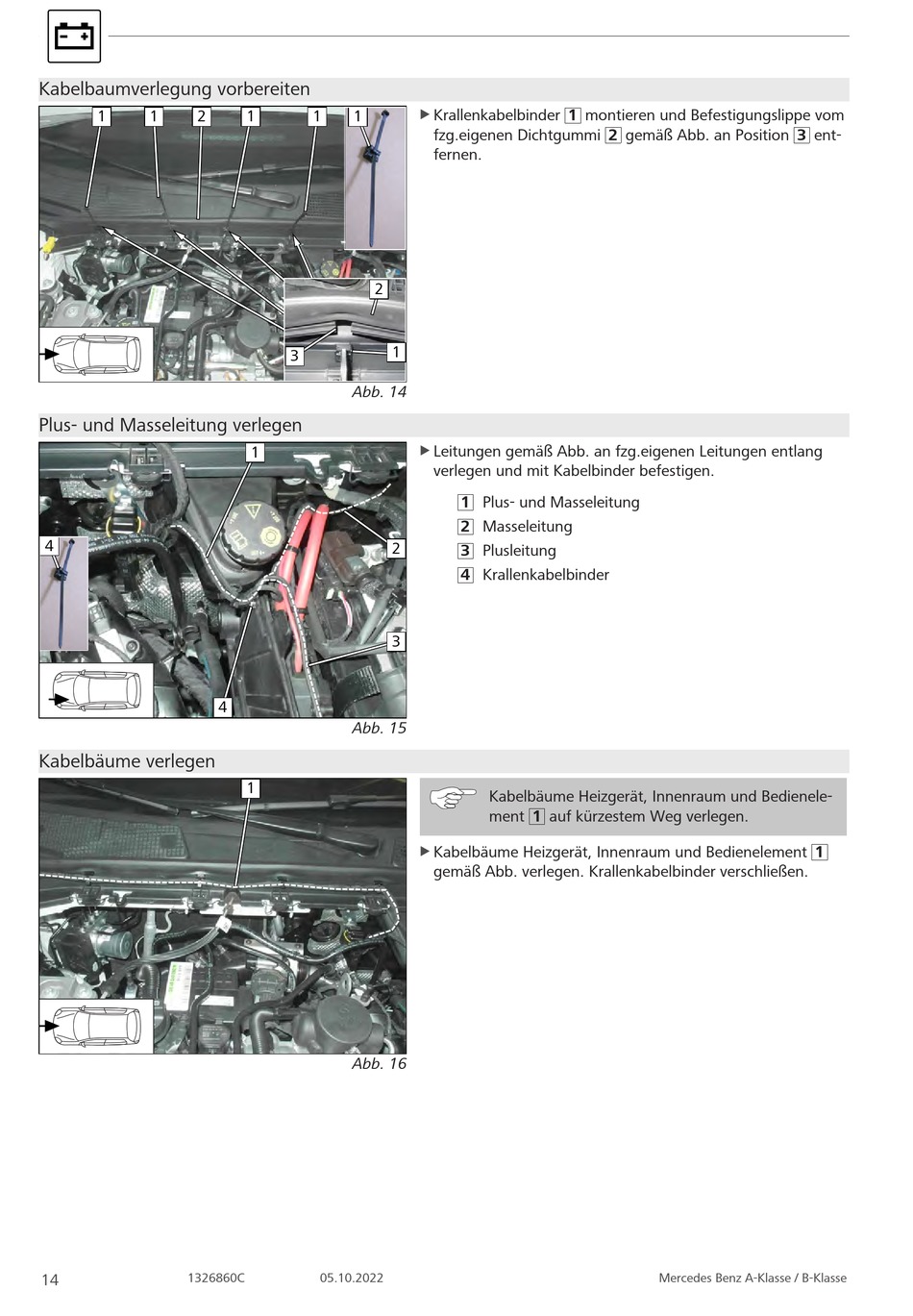

Webasto Thermo Top Evo Einbaudokumentation Seite 14

Kabelbaumverlegung vorbereiten
1 1 2
Plus- und Masseleitung verlegen
4
Kabelbäume verlegen
1326860C
14
1 1 1
2
3
Abb. 14
1
4
Abb. 15
1
Abb. 16
05.10.2022
u Krallenkabelbinder 1 montieren und Befestigungslippe vom
fzg.eigenen Dichtgummi 2 gemäß Abb. an Position 3 ent-
fernen.
1
u Leitungen gemäß Abb. an fzg.eigenen Leitungen entlang
verlegen und mit Kabelbinder befestigen.
1 Plus- und Masseleitung
2 Masseleitung
2
3 Plusleitung
4 Krallenkabelbinder
3
Kabelbäume Heizgerät, Innenraum und Bedienele-
ment 1 auf kürzestem Weg verlegen.
Kabelbäume Heizgerät, Innenraum und Bedienelement 1
u
gemäß Abb. verlegen. Krallenkabelbinder verschließen.
Mercedes Benz A-Klasse / B-Klasse
