Wasser-Heizgerät

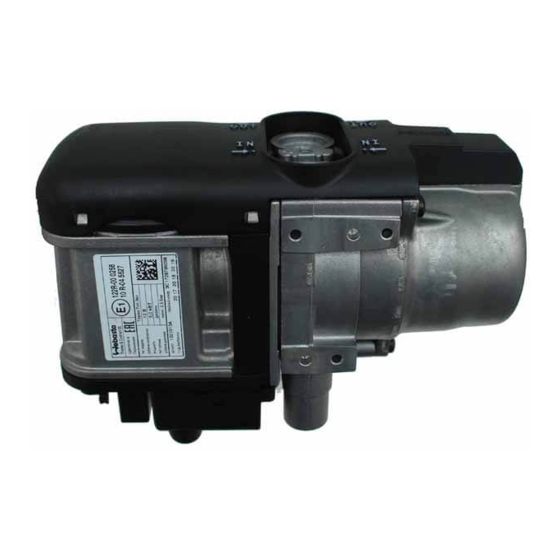

Zusatzheizung Thermo Top Evo
Einbaudokumentation
VW Passat / CC
Gültigkeit
Passat
Hersteller
VW
VW
Motorisierung
Kraftstoff
1,4
Benzin TSI
2,0
Benzin TSI
2,0
Benzin TSI
2,0
Diesel
2,0
Diesel
2,0
Diesel
CC
Hersteller
VW
Motorisierung
Kraftstoff
2,0
Benzin TSI
2,0
Benzin TSI
2,0
Diesel
2,0
Diesel
2,0
Diesel
SG = Schaltgetriebe
DSG = Direktschaltgetriebe
ab Modell 2011
Linkslenker
geprüfte Ausstattungen:
nicht geprüft:
Gesamteinbauzeit:
Ident.-Nr.: 1317226D
00 0258
Handelsbezeichnung
Passat
Passat
Getriebeart
SG
SG
DSG
SG
DSG
DSG
Handelsbezeichnung
CC
Getriebeart
SG
DSG
SG
DSG
DSG
Climatronic
Nebelscheinwerfer
Innenraumüberwachung
Xenon mit Scheinwerferreinigung
Fahrwerk-und Niveauregulierung
Climatic
ca. 7 Stunden
Stand: 17.08.2012
E
1
Typ
EG-BE-Nr. / ABE
3C
e1 * 2001 / 116 * 0307 * ...
3C
e1 * 2007 / 46 * 0547 *
Leistung in kW Hubraum in cm³
90
1390
155
1984
155
1984
103
1968
103
1968
125
1968
Typ
EG-BE-Nr. / ABE
3CC
e1 * 2001 / 116 * 0468 *
Leistung in kW Hubraum in cm³
155
1984
155
1984
103
1968
103
1968
125
1968
MKB
CAXA
CCZB
CCZB
CFFB
CFFB
CFGB
MKB
CCZB
CCZB
CFFB
CFFB
CFGB
© Webasto Thermo & Comfort SE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
-
Seite 1: Gültigkeit
Diesel 1968 CFGB SG = Schaltgetriebe DSG = Direktschaltgetriebe ab Modell 2011 Linkslenker geprüfte Ausstattungen: Climatronic Nebelscheinwerfer Innenraumüberwachung Xenon mit Scheinwerferreinigung Fahrwerk-und Niveauregulierung nicht geprüft: Climatic Gesamteinbauzeit: ca. 7 Stunden Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... -
Seite 2: Inhaltsverzeichnis
Bedienungshinweise für den Endkunden Elektrik Gebläseansteuerung Vorwahluhr Option Telestart Erforderliche Bauteile • Basislieferumfang Thermo Top Evo gemäß Preisliste • Einbaukit VW Passat / CC 2011 Benzin und Diesel 1317225B • Kit Climatronic 1317273A • Bedienelement gemäß Preisliste und Absprache mit Endkunde •... -
Seite 3: Hinweise Zur Bedienungs- Und Einbauanweisung
Einbau des Heizgerätes Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verlet- zungen hervorgerufen werden. Beginn des Auszuges. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsys- ANHANG VII temen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung. -
Seite 4: Hinweise Zur Gültigkeit
• Automatische Abisolierzange 0,2 - 6mm² • Crimpzange für Kabelschuh / Flachstecker 0,5 - 6mm² • Drehmomentschlüssel für 2,0 - 10 Nm • Abklemmzangen • Webasto Thermo Test Diagnose mit aktueller Software Maßangaben • Alle Maßangaben in mm Anzugsdrehmomente • Anzugsdrehmomente Heizgeräteschrauben 5x13 = 8Nm! •... -
Seite 5: Vorarbeiten
• Armaturenbrettverkleidung links ausbauen Heizgerät • Die nicht zutreffende Jahreszahl auf Typ- und Duplikatschild entfernen • Duplikatschild (Typschild) an geeigneter Stelle im Motorraum sichtbar anbringen Einbauort Heizgerät 1 Heizgerät Einbauort Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... -
Seite 6: Elektrik Vorbereiten
0,5² 0,5² 0,5² 1 IPCU 2 Schraube M5x16, Karosseriescheibe [2x], Halteplatte Sicherungshalter, Bundmutter M5 selbstsichernd 3 Winkel Siche- Ltg. rt IPCU/E rungshal- Ltg. sw IPCU/A ter Innen- raum vor- montieren Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... -
Seite 7: Elektrik
Bohrung Ø 5,5 an Position 1 . Beim Bohren auf 1 Freie Gummitülle verwenden dahinterliegende Bauteile achten! 2 Kabelbäume Heizgerät, Bedienelement 1 Schraube M5x16, Scheibe [2x], Halteplatte Sicherungshalter, Mutter M5 selbstsichernd 2 Sicherungen F1-2 Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... -
Seite 8: Gebläseansteuerung
Gebläserelais T10f 10-polige Steck- weiss verbindung Sicherung 20A braun Sicherung 30A Sicherung 1A IPCU Pulsweitenmodulator Einstellwerte IPCU: Duty-Cycle: 30% Frequenz: 400Hz Spannung: 8V Trennstelle Funktion: High-side Kabelfarben können variieren! Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... - Seite 9 Anschluss am 6-poligen Stecker T6be 2 von der Gebläseeinheit. Verbindungen gemäß Schaltplan herstellen. 1 Ltg. sw/ws 6-poliger Stecker T6be Pin 2 3 Ltg. sw/ws Klimasteuergerät Anschluss Ltg. rt IPCU/E Gebläse- Ltg. sw IPCU/A einheit Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
-
Seite 10: Vorwahluhr
Vorwahl- uhr montie- Option Telestart Klebeflächen entfetten. Empfänger 1 mit Klebeband befestigen! Empfänger montieren 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 1 mit Klebeband befesti- gen! Tempera- tursensor montieren Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... -
Seite 11: Heizgerät
Clip für Kupplungsleitung entfernen, wird später wieder verwendet (nur Benzin und Diesel Schaltgetriebe)! Formschlauch 20 1 auf fzg.eigenen Stehbol- zen aufschieben (am Längsträger über dem Schlauch- Getriebe)! stück mon- tieren Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... -
Seite 12: Tsi Und 2.0 D Schaltgetriebe
1 Halter Teil A 2 Selbstfurchende Schraube 5x13 [3x] Halter Teil A montie- Abschnitt X entsorgen! 1 Abgasleitung a = 470 2 Abgasendstück b = 45 Abgaslei- tung vorbe- reiten Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... - Seite 13 2 Schalldämpfer 3 Schraube M6x16, Federring Schalldäm pfer mon- tieren 1 Abgasendstück 2 Schlauchklemme Abgasend- stück mon- tieren 1 Halter Teil B 2 Selbstfurchende Schraube 5x13 [2x] Halter Teil B montie- Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
- Seite 14 Schlauch E wird nur bei 1.4 TSI verwendet! Abschnitt X entsorgen. Schlauch B = Formschlauch 90° Ø18 Schlauch E = Formschlauch 180° Ø20 Schläuche ablängen A = 1050 1130 1.4 TSI 1 Abschnitt entsorgen Schlauch E ablängen Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
-
Seite 15: Tsi / 2.0 D = Schläuche A Und D = Schläuche B Und E
1.4 TSI / 2.0 D = Schlauch C 2.0 TSI = Schlauch D Alle Federbandschellen = Ø 25! 1 Kabelbaum Umwälzpumpe aufstecken 2 Aufnahme Umwälzpumpe Schlauch 3 Umwälzpumpe Umwälz- pumpe mon-tieren Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... -
Seite 16: Heizgerät Einbauen
2 Bohrung Ø 8,5 aufbohren Lochband vorbereiten 90° Abbildung zeigt Diesel mit SG! Schlauch D zum Bremskraftverstärker ver- legen! 1 Fzg.eigener Stehbolzen, Lochband abgewinkelt, Bundmutter M8 Heizgerät 2 Halter Teil A montieren Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... - Seite 17 Bohrung Ø 8,5 in Traverse und Halter mit Schraube M8x20 und Bundmutter befesti- Heizgerät gen! montieren 1 Fzg.eigener Stehbolzen, Bundmutter M8 2 Halter Teil B 1 Kabelbaum Heizgerät [2x] Kabel- baum auf- stecken Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
-
Seite 18: Kühlmittelkreislauf 1.4 Tsi
Der Anschluss erfolgt „Inline“ gemäß nachfolgendem Schema: Schema Schlauch- verlegung Ø 20x18 Ø 27 Ø 27 Ø 20x18 Alle nicht bezeichneten Federbandschellen = Ø 25! 1 = Fzg.eigene Federbandschelle Nicht bezeichnetes Verbindungsrohr = Ø 18x18! Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... -
Seite 19: Kühlmittelkreislauf 2.0 Tsi
Schema Schlauch- verlegung Ø 27 Ø 20x18 Ø 20x18 Ø 27 Ø 27 Ø 27 Ø 20x20 Alle nicht bezeichneten Federbandschellen = Ø 25! Nicht bezeichnetes Verbindungsrohr = Ø 18x18! Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... - Seite 20 1 Schraube M6x20, Bundmutter M6 lose montieren 2 Gummierte Rohrschelle Ø 38 3 Bohrung Ø 8,5 Lochband vorbereiten Abbildung zeigt SG! 1 Fzg.eigene Schraube, Mutter M8 lose montieren 2 Vormontiertes Lochband Lochband montieren Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
- Seite 21 Federbandschelle 3 wird wieder verwendet! Trennstelle 1 Fzg.eigene Federbandschelle Anschluss Wärmetau- scher- eingang 1 Schlauchhalter 23x23 (Halteclip entfernt) 2 Schlauch Motorausgang Anschluss Motoraus- gang und Wärmetau- scher- eingang Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
- Seite 22 Abstand zu benachbarten Bauteilen achten! Verlegung Motorraum 2 Schlauchhalter 23x23 (Halteclip entfernt) Wärmeschutzschlauch 2 zurückschieben. Schlauch Motorausgang / Wärmetauscher- eingang an der Markierung trennen! 1 Schlauchstück Wärmetauschereingang 3 Schlauchstück Motorausgang Trennstelle Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
- Seite 23 Abstand zu benachbarten Bau- teilen achten, ggfs. korrigieren! Verlegung Motorraum Kupplungsleitung 1 in Clip 2 einrasten und ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Verlegung Kupp- lungslei- tung Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
-
Seite 24: Kühlmittelkreislauf Diesel
Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“ gemäß nachfolgendem Schema: Schema Schlauch- verlegung Alle Federbandschellen = Ø 25! Alle Verbindungsrohre = Ø 18x18! Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... - Seite 25 Auf ausreichenden Abstand zwischen Schlauchhalter 1 und Getriebe achten! Verlegung am Längs- träger Kupplungsleitung 1 in Clip 2 einrasten und ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Verlegung Kupp- lungslei- tung Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
- Seite 26 Schlauch A zum Bremskraftverstärker ver- legen! Schläuche A und D hinter Schlauch- halter 1 ausrichten! Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Verlegung am Längs- 2 Fzg.eigener Stehbolzen, Bundmutter M8 träger Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
- Seite 27 Schläuche A und D durch gummierte Rohr- schelle 1 verlegen! Verlegung Motorraum Alle Fahrzeuge Schlauch Motorausgang / Wärmetauscher- eingang 1 an der Markierung trennen! Trennstelle 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- scher- eingang Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
- Seite 28 2 Schlauchhalter 23x23 (Halteclip entfernt) Verlegung Motorraum Abbildung zeigt DSG! Schlauch A und D ausrichten! Mutter M8 1 und Bundmutter M6 2 festziehen! 3 Schlauchhalter 23x23 (Halteclip entfernt) Verlegung Motorraum Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
-
Seite 29: Brennstoff
Brennstoffleitung und Kabelbaum Dosier- pumpe im Wasserkasten zur rechten Fzg.- Seite verlegen. Besonders auf Freigängigkeit des Wischergestänges achten! Bei vorhandener Dämmmatte kann hinter dieser verlegt werden! Leitungen verlegen 1 Fzg.eigene Durchführungen Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... - Seite 30 1 Schlauchstück, Schelle Ø 10 2 Aufnahme Dosierpumpe 3 Dosierpumpe 4 Formschlauch 180°, Schelle Ø 10 [2x] Dosier- 5 Brennstoffleitung 600 pumpe vor- montieren 1 Fzg.eigene Schraube 2 Halter Dosierpumpe Halter Do- sierpumpe montieren Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
- Seite 31 Auf festen Sitz der Schablone 2 achten. Boh- rer 1 exakt senkrecht zur Oberfläche der Tankarmatur führen. Vorsichtig mit geringer Drehzahl und nur leichtem Druck bohren! 1 Bohrer Ø 6 Bohrung in 2 Metall-Bohrschablone Tankarma- Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
- Seite 32 Auf ausreichenden Abstand zwi- schen Schlauchstück 1 und Kante des Ver- schlußringes achten! 1 Schlauchstück, Schelle Ø 10 [2x] Tankarma- 2 Tankentnehmer tur montie- 4 Brennstoffleitung in Wellrohr Ø 10 Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
- Seite 33 Tankentnehmer 1 gemäß Schablone formen, ablängen und einsetzen! Tankent- nehmer einsetzen Tankarmatur 1 gemäß Herstellerangaben einbauen! 2 Tankentnehmer 3 Schlauchstück, Schelle Ø 10 [2x] 4 Brennstoffleitung in Wellrohr Ø 10 Brennstoff- leitung an- schließen Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
-
Seite 34: Abschließende Arbeiten
Auf ausreichenden Abstand zwischen Radhausschale 3 und Abgasleitung 2 an Position 1 achten (min. 10mm)! Radhaus- schale montieren 1 Unterfahrschutz 2 Bohrung Ø 60 Unterfahr- schutz aus- schneiden Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... - Seite 35 Webasto Thermo & Comfort SE Postfach 1410 82199 Gilching Germany Internet: www.webasto.com Technical Extranet: http://dealers.webasto.com Nur innerhalb von Deutschland: Tel: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) E-mail: technikcenter@webasto.com Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE...
-
Seite 36: Schablone Tankentnehmer Benzin
VW Passat / CC Schablone Tankentnehmer Benzin 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... -
Seite 37: Schablone Tankentnehmer Diesel
VW Passat / CC Schablone Tankentnehmer Diesel 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm Ident.-Nr.: 1317226D Stand: 17.08.2012 © Webasto Thermo & Comfort SE... -
Seite 38: Bedienungshinweise Für Den Endkunden
VW Passat / CC Bedienungshinweise für den Endkunden Bitte Seite bei Climatronic entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten. - Seite 39 VW Passat / CC 1 Sicherung Bedienelement F3 1A Siche- rungen In- nenraum...
