Fadenspannungsplatte justieren
3. Fadenspannung Stufe 2 einstellen (50%).
4. Maschine in Position 1 arretieren (Handradstellung 0°).
5. Fadenanzugsfeder aus dem Wirkbereich herausstellen (cw).
6. Konterschrauben (1) und (4) lösen.
7. Anschlagschrauben (3) und (5) herausdrehen (ccw).
8. Vorspannung (6) auf eine Spannkraft von 20 cN stellen.
Die Fadenspannung darf durch die Vorspannung nicht wesentlich
13.2 Spannungsplatte justieren
13.2.1 Spannungsplatte mit Schmidt MST-2000 justieren

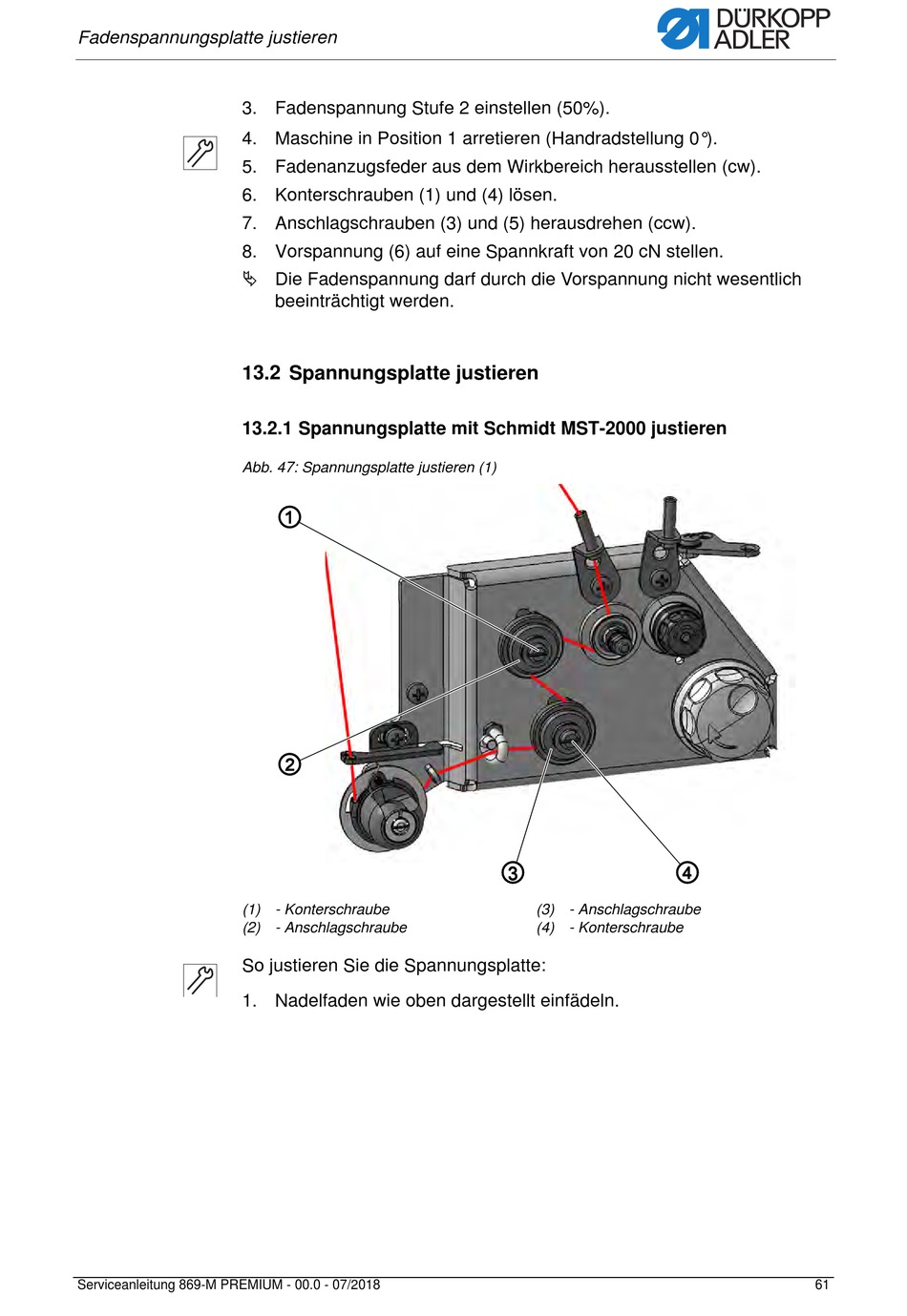

Abb. 47: Spannungsplatte justieren (1)
(1) - Konterschraube
(2) - Anschlagschraube
So justieren Sie die Spannungsplatte:
1. Nadelfaden wie oben dargestellt einfädeln.
Serviceanleitung 869-M PREMIUM - 00.0 - 07/2018
beeinträchtigt werden.
①
②
③
(3) - Anschlagschraube
(4) - Konterschraube
④
61
