19.7.5 Parameter zusätzliche Ein-/Ausgänge (Zus. E/A) einstellen
Über die zusätzlichen Ausgänge können kundenspezifische Anwendun-
gen genutzt werden. Die Ein- bzw. Ausgänge können im Rahmen der Pa-
rameter T 53 00 ( S. 113) und T 56 00 ( S. 115) belegt werden.
Schaltbeispiele für die zusätzlichen Ein-/Ausgänge folgen unten.

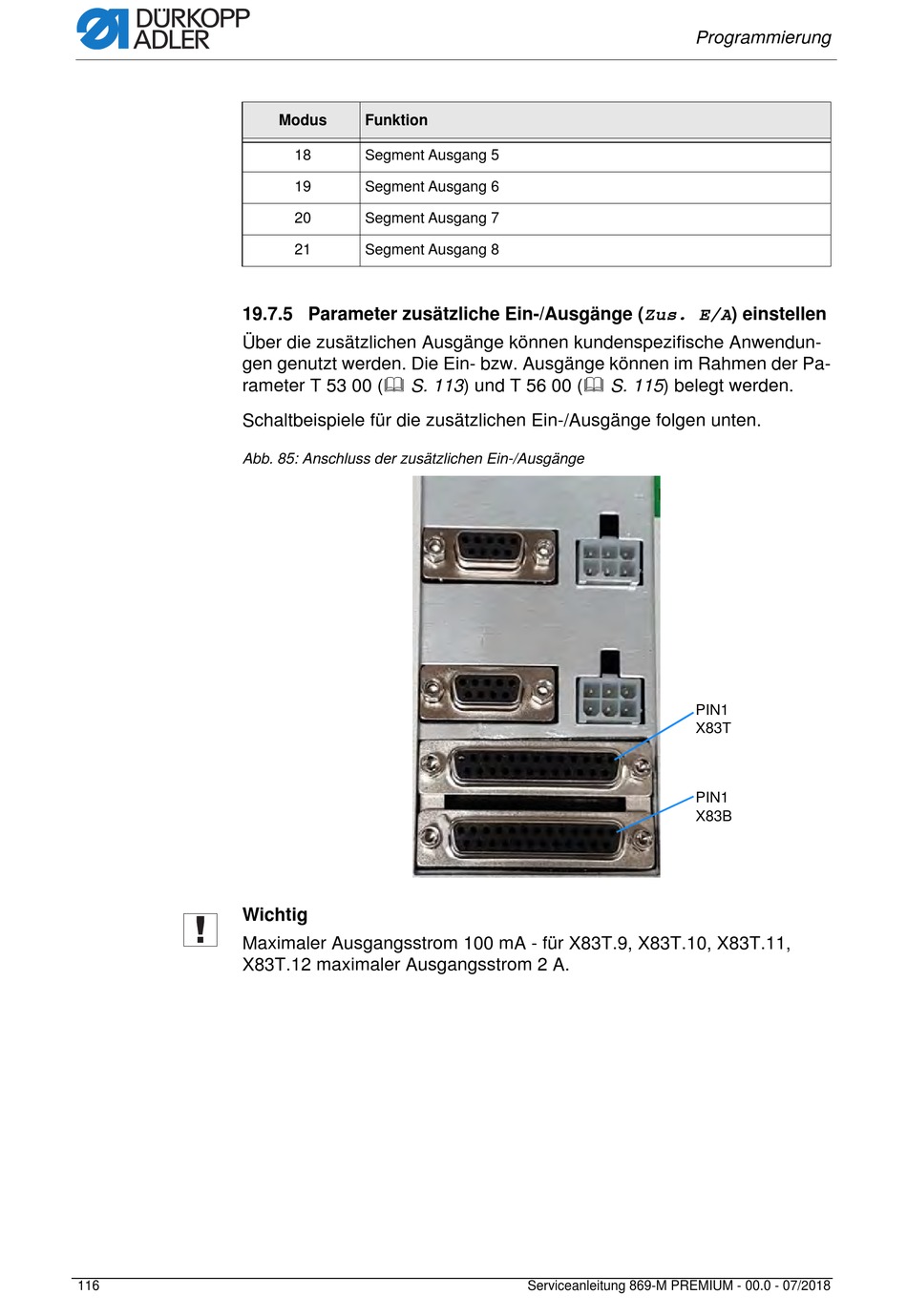

Abb. 85: Anschluss der zusätzlichen Ein-/Ausgänge
Wichtig
Maximaler Ausgangsstrom 100 mA - für X83T.9, X83T.10, X83T.11,
X83T.12 maximaler Ausgangsstrom 2 A.
116
Modus
Funktion
18
Segment Ausgang 5
19
Segment Ausgang 6
20
Segment Ausgang 7
21
Segment Ausgang 8
Programmierung
PIN1
X83T
PIN1
X83B
Serviceanleitung 869-M PREMIUM - 00.0 - 07/2018
