Arbeitsgrundlagen
3.4.7

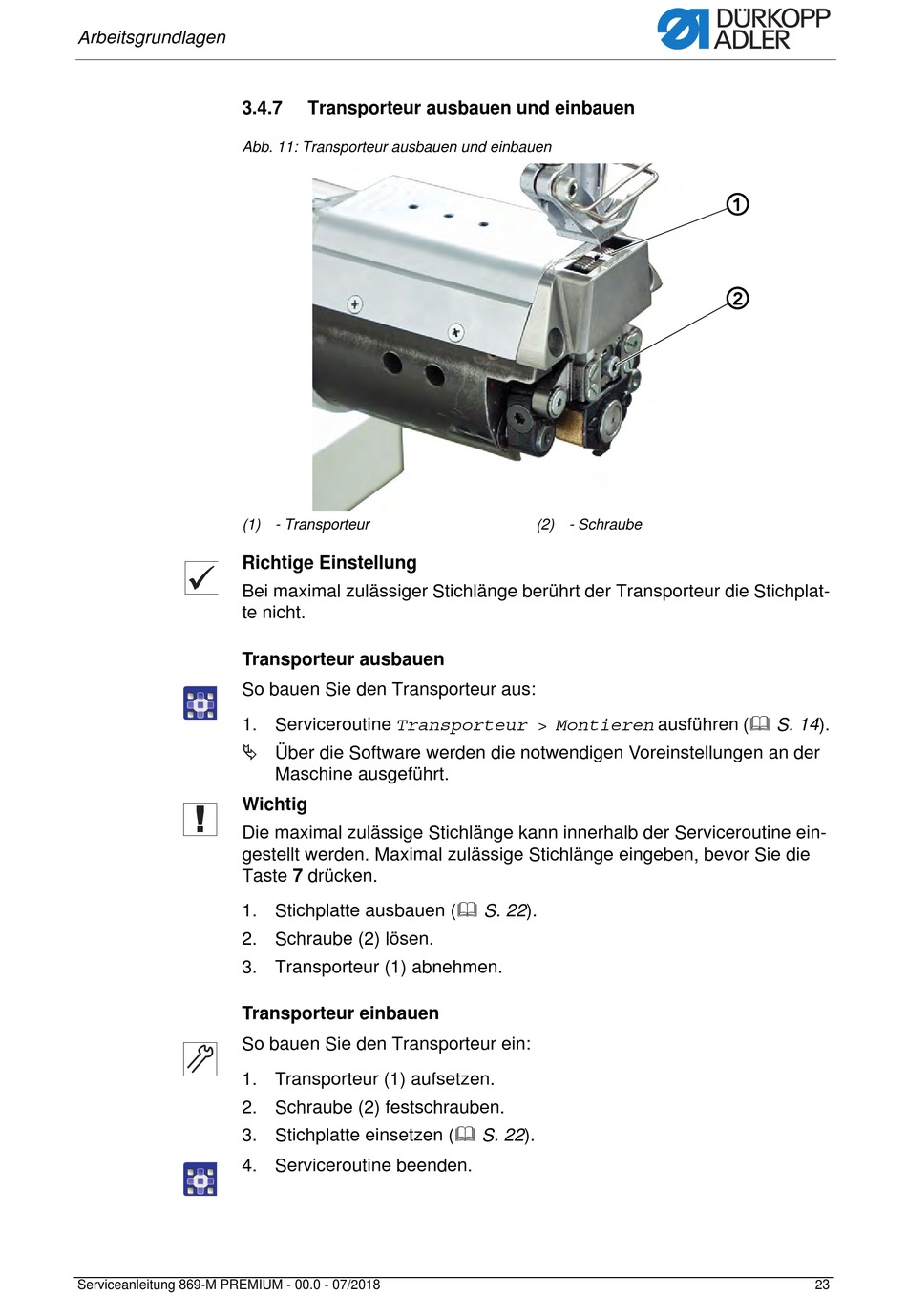

Abb. 11: Transporteur ausbauen und einbauen
(1) - Transporteur
Richtige Einstellung
Bei maximal zulässiger Stichlänge berührt der Transporteur die Stichplat-
te nicht.
Transporteur ausbauen
So bauen Sie den Transporteur aus:
1. Serviceroutine Transporteur > Montieren ausführen ( S. 14).
Über die Software werden die notwendigen Voreinstellungen an der
Wichtig
Die maximal zulässige Stichlänge kann innerhalb der Serviceroutine ein-
gestellt werden. Maximal zulässige Stichlänge eingeben, bevor Sie die
Taste 7 drücken.
1. Stichplatte ausbauen ( S. 22).
2. Schraube (2) lösen.
3. Transporteur (1) abnehmen.
Transporteur einbauen
So bauen Sie den Transporteur ein:
1. Transporteur (1) aufsetzen.
2. Schraube (2) festschrauben.
3. Stichplatte einsetzen ( S. 22).
4. Serviceroutine beenden.
Serviceanleitung 869-M PREMIUM - 00.0 - 07/2018
Transporteur ausbauen und einbauen
Maschine ausgeführt.
(2) - Schraube
