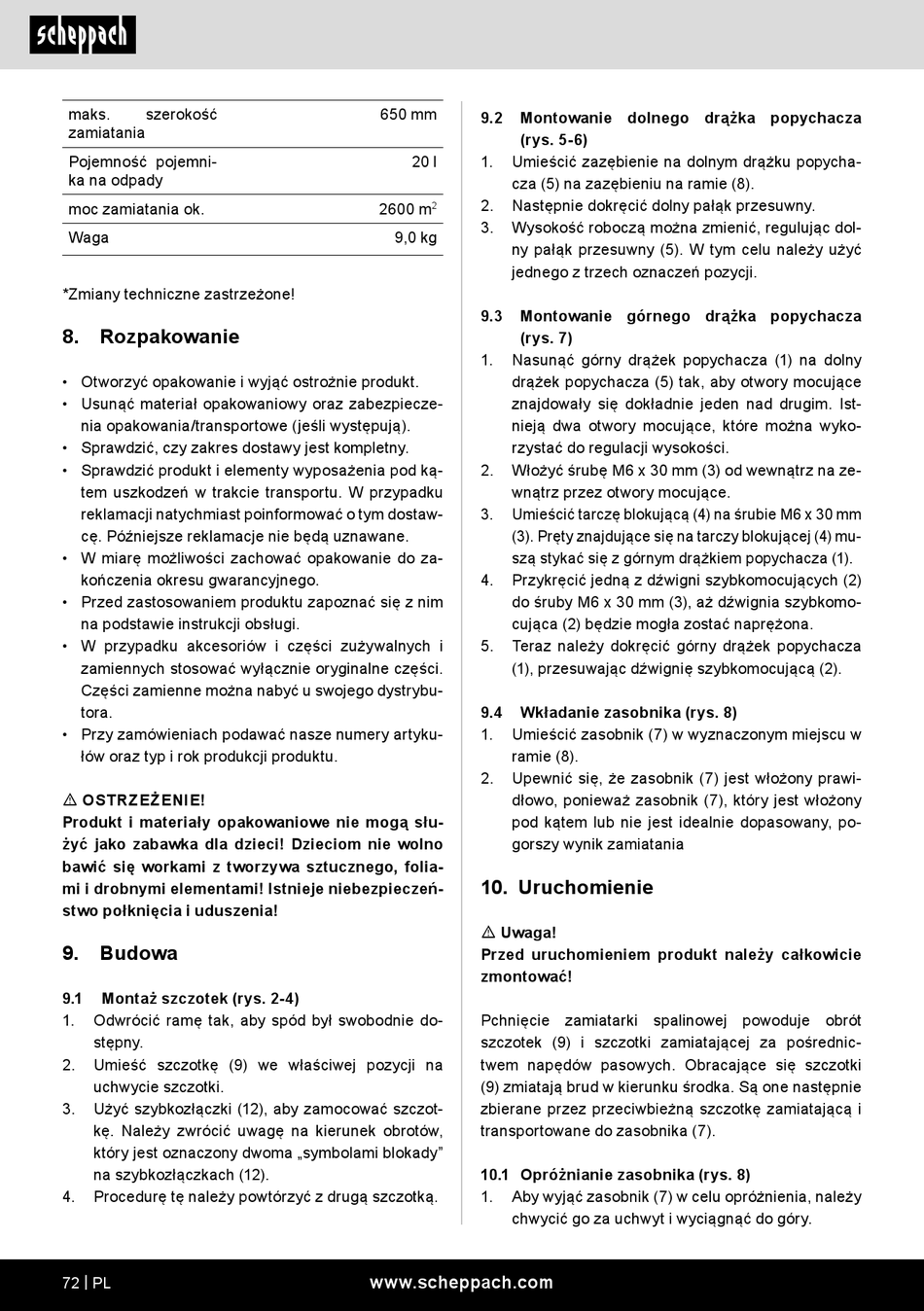

maks.
szerokość
zamiatania
Pojemność pojemni-
ka na odpady
moc zamiatania ok.
Waga
*Zmiany techniczne zastrzeżone!
8. Rozpakowanie
• Otworzyć opakowanie i wyjąć ostrożnie produkt.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić produkt i elementy wyposażenia pod ką-
tem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem produktu zapoznać się z nim
na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji produktu.
m OSTRZEŻENIE!
Produkt i materiały opakowaniowe nie mogą słu-
żyć jako zabawka dla dzieci! Dzieciom nie wolno
bawić się workami z tworzywa sztucznego, folia-
mi i drobnymi elementami! Istnieje niebezpieczeń-
stwo połknięcia i uduszenia!
9.
Budowa
9.1
Montaż szczotek (rys. 2-4)
1.
Odwrócić ramę tak, aby spód był swobodnie do-
stępny.
2.
Umieść szczotkę (9) we właściwej pozycji na
uchwycie szczotki.
3.
Użyć szybkozłączki (12), aby zamocować szczot-
kę. Należy zwrócić uwagę na kierunek obrotów,
który jest oznaczony dwoma „symbolami blokady"
na szybkozłączkach (12).
4.
Procedurę tę należy powtórzyć z drugą szczotką.
72 | PL
650 mm
9.2
Montowanie dolnego drążka popychacza
(rys. 5-6)
20 l
1.
Umieścić zazębienie na dolnym drążku popycha-
cza (5) na zazębieniu na ramie (8).
2.
Następnie dokręcić dolny pałąk przesuwny.
2600 m
2
3.
Wysokość roboczą można zmienić, regulując dol-
9,0 kg
ny pałąk przesuwny (5). W tym celu należy użyć
jednego z trzech oznaczeń pozycji.
9.3
Montowanie górnego drążka popychacza
(rys. 7)
1.
Nasunąć górny drążek popychacza (1) na dolny
drążek popychacza (5) tak, aby otwory mocujące
znajdowały się dokładnie jeden nad drugim. Ist-
nieją dwa otwory mocujące, które można wyko-
rzystać do regulacji wysokości.
2.
Włożyć śrubę M6 x 30 mm (3) od wewnątrz na ze-
wnątrz przez otwory mocujące.
3.
Umieścić tarczę blokującą (4) na śrubie M6 x 30 mm
(3). Pręty znajdujące się na tarczy blokującej (4) mu-
szą stykać się z górnym drążkiem popychacza (1).
4.
Przykręcić jedną z dźwigni szybkomocujących (2)
do śruby M6 x 30 mm (3), aż dźwignia szybkomo-
cująca (2) będzie mogła zostać naprężona.
5.
Teraz należy dokręcić górny drążek popychacza
(1), przesuwając dźwignię szybkomocującą (2).
9.4
Wkładanie zasobnika (rys. 8)
1.
Umieścić zasobnik (7) w wyznaczonym miejscu w
ramie (8).
2.
Upewnić się, że zasobnik (7) jest włożony prawi-
dłowo, ponieważ zasobnik (7), który jest włożony
pod kątem lub nie jest idealnie dopasowany, po-
gorszy wynik zamiatania
10. Uruchomienie
m Uwaga!
Przed uruchomieniem produkt należy całkowicie
zmontować!
Pchnięcie zamiatarki spalinowej powoduje obrót
szczotek (9) i szczotki zamiatającej za pośrednic-
twem napędów pasowych. Obracające się szczotki
(9) zmiatają brud w kierunku środka. Są one następnie
zbierane przez przeciwbieżną szczotkę zamiatającą i
transportowane do zasobnika (7).
10.1 Opróżnianie zasobnika (rys. 8)
1.
Aby wyjąć zasobnik (7) w celu opróżnienia, należy
chwycić go za uchwyt i wyciągnąć do góry.
www.scheppach.com
