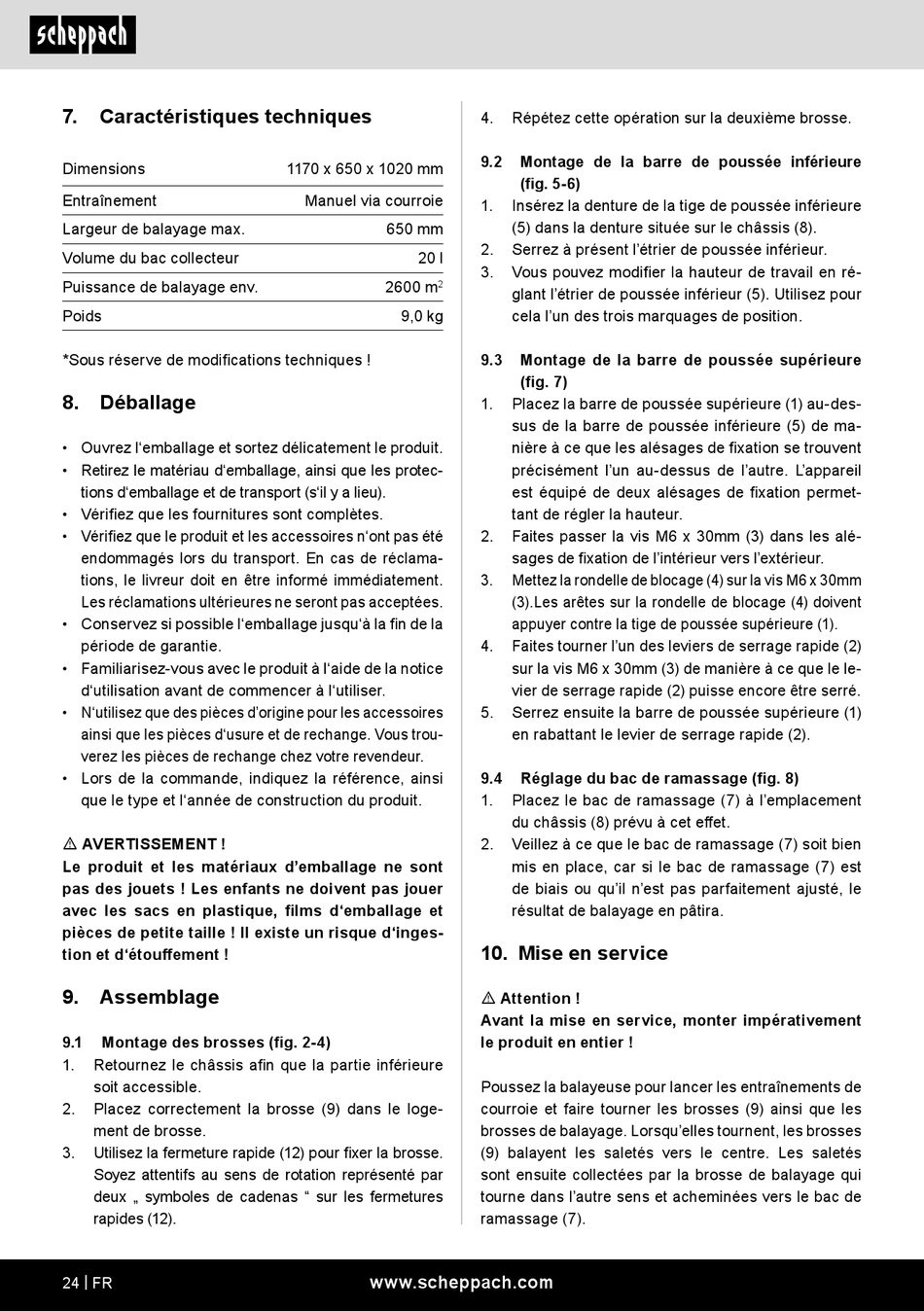

7.
Caractéristiques techniques
Dimensions
Entraînement
Largeur de balayage max.
Volume du bac collecteur
Puissance de balayage env.
Poids
*Sous réserve de modifications techniques !
8. Déballage
• Ouvrez l'emballage et sortez délicatement le produit.
• Retirez le matériau d'emballage, ainsi que les protec-
tions d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que le produit et les accessoires n'ont pas été
endommagés lors du transport. En cas de réclama-
tions, le livreur doit en être informé immédiatement.
Les réclamations ultérieures ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec le produit à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces d'origine pour les accessoires
ainsi que les pièces d'usure et de rechange. Vous trou-
verez les pièces de rechange chez votre revendeur.
• Lors de la commande, indiquez la référence, ainsi
que le type et l'année de construction du produit.
m AVERTISSEMENT !
Le produit et les matériaux d'emballage ne sont
pas des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, films d'emballage et
pièces de petite taille ! Il existe un risque d'inges-
tion et d'étouffement !
9.
Assemblage
9.1
Montage des brosses (fig. 2-4)
1.
Retournez le châssis afin que la partie inférieure
soit accessible.
2.
Placez correctement la brosse (9) dans le loge-
ment de brosse.
3.
Utilisez la fermeture rapide (12) pour fixer la brosse.
Soyez attentifs au sens de rotation représenté par
deux „ symboles de cadenas " sur les fermetures
rapides (12).
24 | FR
1170 x 650 x 1020 mm
Manuel via courroie
650 mm
20 l
2600 m
2
9,0 kg
www.scheppach.com
4.
Répétez cette opération sur la deuxième brosse.
9.2
Montage de la barre de poussée inférieure
(fig. 5-6)
1.
Insérez la denture de la tige de poussée inférieure
(5) dans la denture située sur le châssis (8).
2.
Serrez à présent l'étrier de poussée inférieur.
3.
Vous pouvez modifier la hauteur de travail en ré-
glant l'étrier de poussée inférieur (5). Utilisez pour
cela l'un des trois marquages de position.
9.3
Montage de la barre de poussée supérieure
(fig. 7)
1.
Placez la barre de poussée supérieure (1) au-des-
sus de la barre de poussée inférieure (5) de ma-
nière à ce que les alésages de fixation se trouvent
précisément l'un au-dessus de l'autre. L'appareil
est équipé de deux alésages de fixation permet-
tant de régler la hauteur.
2.
Faites passer la vis M6 x 30mm (3) dans les alé-
sages de fixation de l'intérieur vers l'extérieur.
3.
Mettez la rondelle de blocage (4) sur la vis M6 x 30mm
(3).Les arêtes sur la rondelle de blocage (4) doivent
appuyer contre la tige de poussée supérieure (1).
4.
Faites tourner l'un des leviers de serrage rapide (2)
sur la vis M6 x 30mm (3) de manière à ce que le le-
vier de serrage rapide (2) puisse encore être serré.
5.
Serrez ensuite la barre de poussée supérieure (1)
en rabattant le levier de serrage rapide (2).
9.4
Réglage du bac de ramassage (fig. 8)
1.
Placez le bac de ramassage (7) à l'emplacement
du châssis (8) prévu à cet effet.
2.
Veillez à ce que le bac de ramassage (7) soit bien
mis en place, car si le bac de ramassage (7) est
de biais ou qu'il n'est pas parfaitement ajusté, le
résultat de balayage en pâtira.
10. Mise en service
m Attention !
Avant la mise en service, monter impérativement
le produit en entier !
Poussez la balayeuse pour lancer les entraînements de
courroie et faire tourner les brosses (9) ainsi que les
brosses de balayage. Lorsqu'elles tournent, les brosses
(9) balayent les saletés vers le centre. Les saletés
sont ensuite collectées par la brosse de balayage qui
tourne dans l'autre sens et acheminées vers le bac de
ramassage (7).
