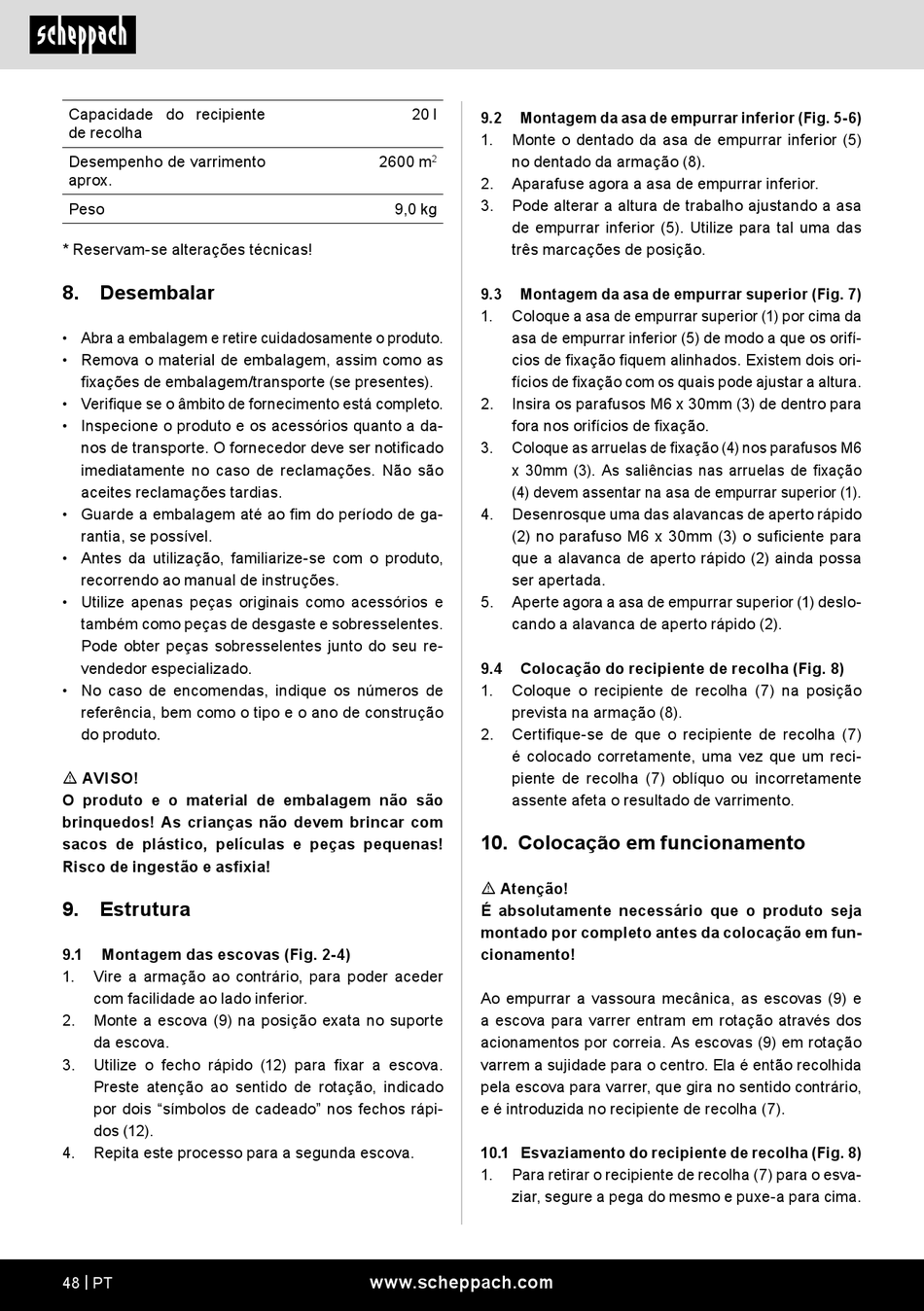

Scheppach S800 Originalbetriebsanleitung Seite 48

Capacidade do recipiente
de recolha
Desempenho de varrimento
aprox.
Peso
* Reservam-se alterações técnicas!
8. Desembalar
• Abra a embalagem e retire cuidadosamente o produto.
• Remova o material de embalagem, assim como as
fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione o produto e os acessórios quanto a da-
nos de transporte. O fornecedor deve ser notificado
imediatamente no caso de reclamações. Não são
aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com o produto,
recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obter peças sobresselentes junto do seu re-
vendedor especializado.
• No caso de encomendas, indique os números de
referência, bem como o tipo e o ano de construção
do produto.
m AVISO!
O produto e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
9. Estrutura
9.1 Montagem das escovas (Fig. 2-4)
1. Vire a armação ao contrário, para poder aceder
com facilidade ao lado inferior.
2. Monte a escova (9) na posição exata no suporte
da escova.
3. Utilize o fecho rápido (12) para fixar a escova.
Preste atenção ao sentido de rotação, indicado
por dois "símbolos de cadeado" nos fechos rápi-
dos (12).
4. Repita este processo para a segunda escova.
48 | PT
20 l
9.2 Montagem da asa de empurrar inferior (Fig. 5-6)
1. Monte o dentado da asa de empurrar inferior (5)
2600 m no dentado da armação (8).
2
2. Aparafuse agora a asa de empurrar inferior.
3. Pode alterar a altura de trabalho ajustando a asa
9,0 kg
de empurrar inferior (5). Utilize para tal uma das
três marcações de posição.
9.3 Montagem da asa de empurrar superior (Fig. 7)
1. Coloque a asa de empurrar superior (1) por cima da
asa de empurrar inferior (5) de modo a que os orifí-
cios de fixação fiquem alinhados. Existem dois ori-
fícios de fixação com os quais pode ajustar a altura.
2. Insira os parafusos M6 x 30mm (3) de dentro para
fora nos orifícios de fixação.
3. Coloque as arruelas de fixação (4) nos parafusos M6
x 30mm (3). As saliências nas arruelas de fixação
(4) devem assentar na asa de empurrar superior (1).
4. Desenrosque uma das alavancas de aperto rápido
(2) no parafuso M6 x 30mm (3) o suficiente para
que a alavanca de aperto rápido (2) ainda possa
ser apertada.
5. Aperte agora a asa de empurrar superior (1) deslo-
cando a alavanca de aperto rápido (2).
9.4 Colocação do recipiente de recolha (Fig. 8)
1. Coloque o recipiente de recolha (7) na posição
prevista na armação (8).
2. Certifique-se de que o recipiente de recolha (7)
é colocado corretamente, uma vez que um reci-
piente de recolha (7) oblíquo ou incorretamente
assente afeta o resultado de varrimento.
10. Colocação em funcionamento
m Atenção!
É absolutamente necessário que o produto seja
montado por completo antes da colocação em fun-
cionamento!
Ao empurrar a vassoura mecânica, as escovas (9) e
a escova para varrer entram em rotação através dos
acionamentos por correia. As escovas (9) em rotação
varrem a sujidade para o centro. Ela é então recolhida
pela escova para varrer, que gira no sentido contrário,
e é introduzida no recipiente de recolha (7).
10.1 Esvaziamento do recipiente de recolha (Fig. 8)
1. Para retirar o recipiente de recolha (7) para o esva-
ziar, segure a pega do mesmo e puxe-a para cima.
